Ремонт оборудования
36
313712P
Ремонт оборудования
Необходимые инструменты
Для ремонта пистолета требуются следующие
инструменты:
•
разводной гаечный ключ;
•
отвертка с плоским шлицем (входит в
комплект поставки);
•
ключ для шестигранных гаек 5/16
(входит в комплект поставки).
Смазывание
Сведения о смазке см. на стр. 55. Нанесите
обильную смазку на все уплотнительные
кольца, уплотнения и резьбовые соединения.
Снятие передней части
устройства
1. Выполните процедуру снятия давления,
описание которой приводится в разделе
Процедура снятия давления, стр. 17.
2. Промывка пистолета, стр. 26.

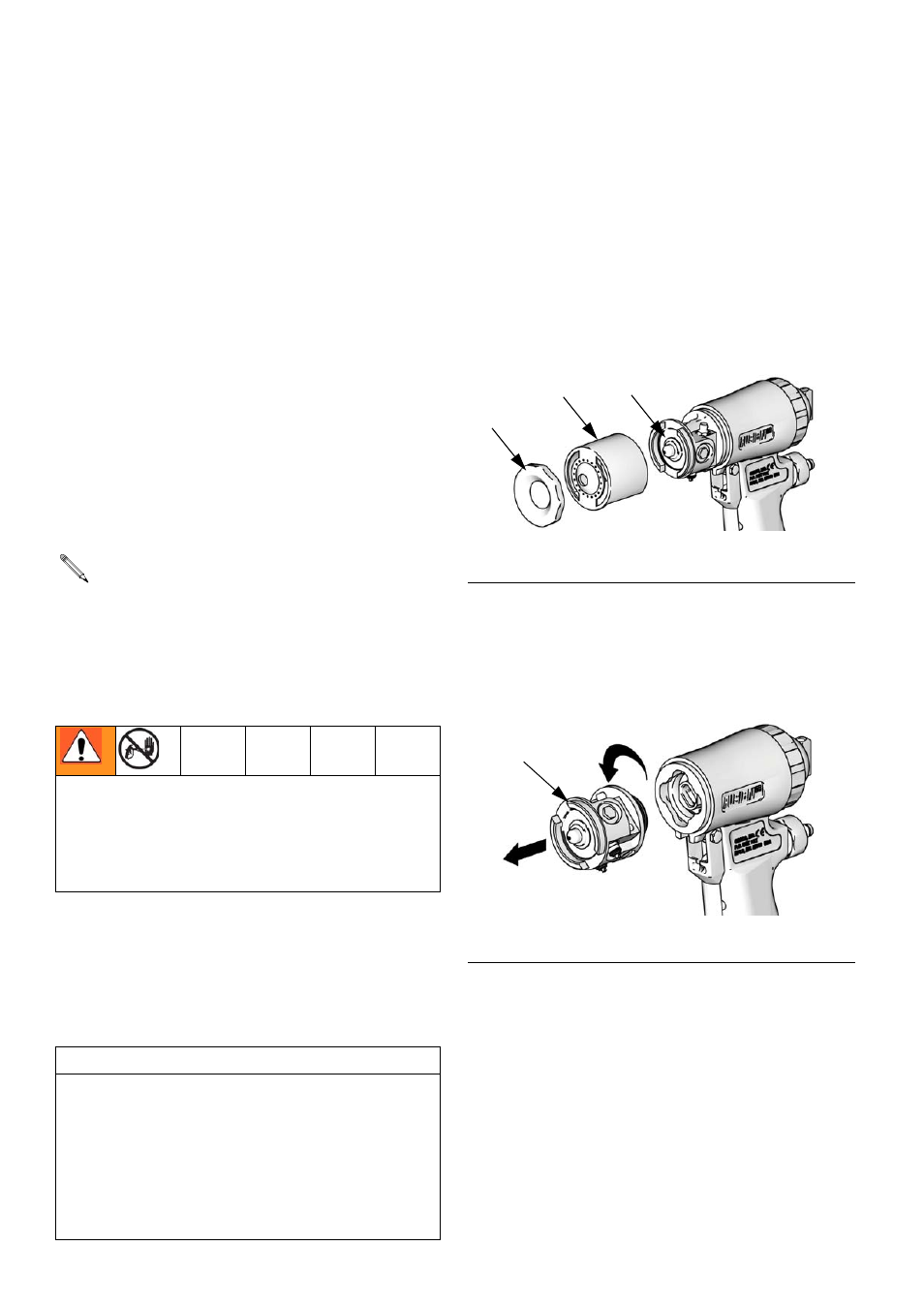

3. Снимите коллектор (M) жидкости с
помощью ключа для шестигранных гаек.
4. Открутите и снимите фиксатор (C)
передней крышки.
5.
Снимите переднюю крышку (U).
6.
Поверните корпус (F) для жидкости на 1/4
оборота против часовой стрелки, чтобы
расцепить соответствующие защелки.
Снимите корпус для жидкости
.
7. Осмотрите уплотнительные кольца корпуса
для жидкости на предмет износа и
повреждений. При необходимости
замените их.
Не насосите смазку на уплотнительное
кольцо, уплотнения и резьбовые
соединения картриджа ClearShot Liquid.
Очень важно правильно закрепить
переднюю часть устройства. Не
используйте пистолет, если его передняя
часть ослаблена или не прилегает к
рукоятке.
ПРЕДОСТЕРЕЖЕНИЕ
Если фиксатор (C) передней крышки и
передняя крышка (U) забиты распыляемой
жидкостью, не повредите их путем поворота
передней части пистолета. Погрузите
переднюю часть пистолета в растворитель,
чтобы размягчить отвердевшую жидкость и
освободить от нее переднюю крышку и
соответствующий фиксатор.
Р
ИС
. 43
Р
ИС
. 44
TI12092a
C
U
2b
TI12093a
F
