Принцип действия оборудования
34
313712P
Принцип действия оборудования

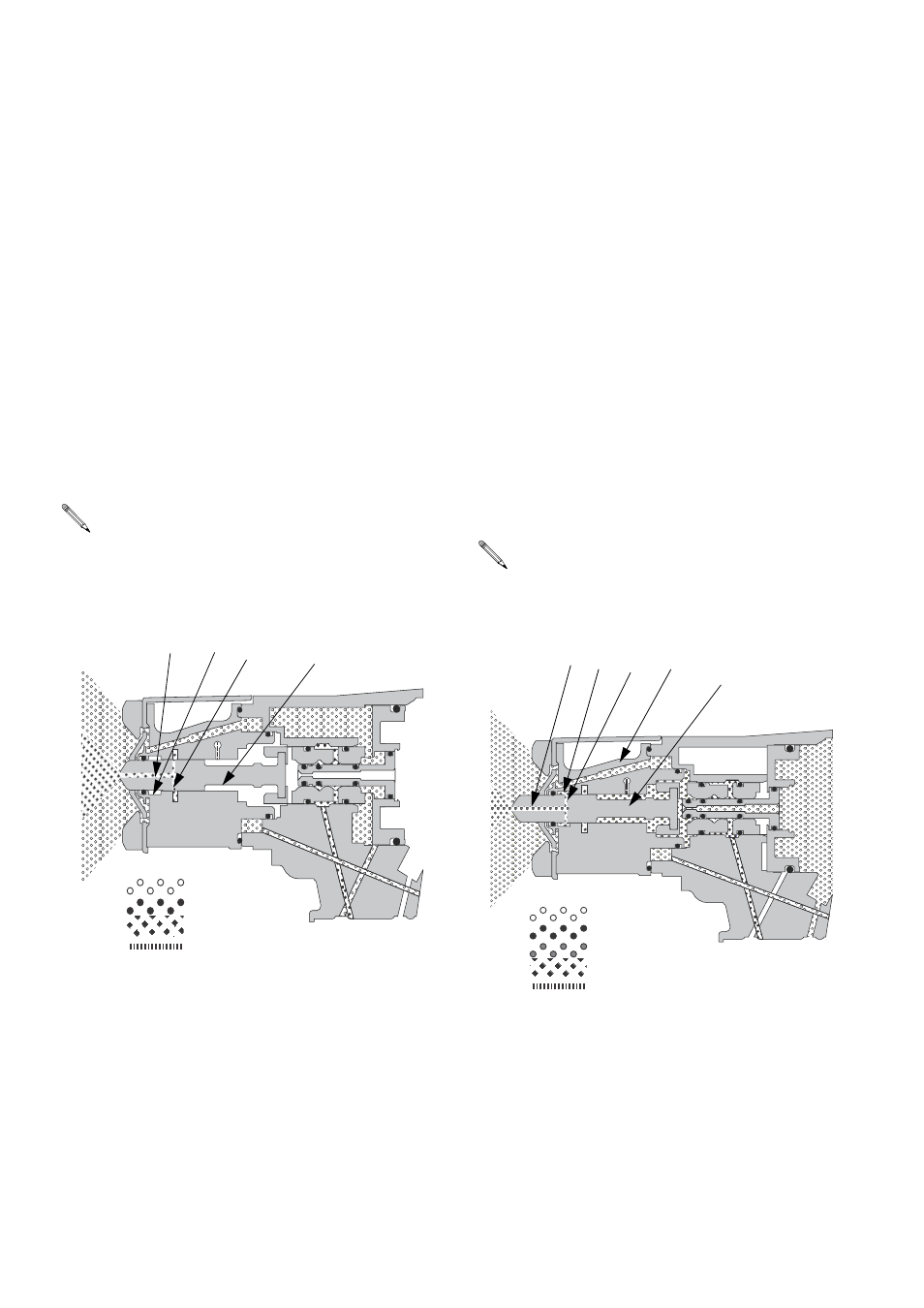

Нажатие на спусковой крючок
пистолета (распыление
жидкости)
Смесительная камера (14) сдвигается
назад, перекрывая поток воздуха для
продувки. Отверстия (IP) для ударного
смешивания жидкостей совмещаются с
отверстиями для жидкости в боковых
уплотнениях (42, 43) и позволяют
жидкости проходить через сопло (N)
смесительной камеры.
Отпускание крючка пистолета
(продувка)
Смесительная камера (14) сдвигается
вперед, перекрывая поток жидкости.
Отверстия (IP) для ударного смешивания
жидкостей открываются в воздушную
камеру (AC), позволяя воздуху для
продувки проходить через сопло (N)
смесительной камеры.
Сведения о применении масленки (G) см. в
разделе Выключение оборудования
(стр. 16).
ʦ̵̨̱̔̚
CSL
ʮ̡̨̛̭̯̔̽
ˁ̡̥̌̌̚
TI12123a_1
Для ясности пути движения жидкости
изображены не в масштабе.
Дозируемая жидкость ClearShot Liquid
подается в воздух для продувки.
14
AC
IP
N
ʦ̵̨̱̔̚
CSL
CSL +
̵̨̱̏̔̚
ʮ̡̨̛̭̯̔̽
ˁ̡̥̌̌̚
Для ясности пути движения жидкости
изображены не в масштабе.
Дозируемая жидкость ClearShot Liquid
подается в воздух для продувки.
TI12124a
14
AC
IP
N
AC
