Плоские распылительные наконечники
313712P
19
Плоские распылительные наконечники
1. Выполните процедуру снятия давления,
описание которой приводится в разделе
Процедура снятия давления, стр. 17.
2. Открутите и снимите фиксатор (C)
передней крышки.
3. Снимите переднюю крышку (U) и
уплотнительное кольцо (2b). Осмотрите
уплотнительное кольцо.
4. Снимите фиксатор (46) наконечника и сам
наконечник (21). Осмотрите
уплотнительное кольцо (47).
5.
Снимите корпус (F) для жидкости.
Ослабьте боковые уплотнения A è B.
Извлеките плоскую смесительную камеру
(14) из задней части корпуса для жидкости.
6. Для очистки погрузите наконечник в
подходящий растворитель. Осторожно
очистите деталь с помощью инструмента
для очистки наконечников 15D234.
Подробные сведения об этом инструменте
содержатся на стр. 56.
7. Соберите устройство, выполнив описанные
действия в обратном порядке.
a. Вставьте смесительную камеру (14) в
заднюю часть корпуса для жидкости.
b. Затяните боковые уплотнения A è B на
корпусе для жидкости.
c. Установите уплотнительное кольцо (47),
наконечник (21) и фиксатор
наконечника (46) на переднюю часть
смесительной камеры (14).
8.
Вы можете установить наконечник
горизонтально или вертикально или же
использовать наконечник другого размера.
9. Установите на рукоятку пистолета корпус
(F) для жидкости.
10. Установите на место переднюю крышку (U)
и ее фиксатор (C).

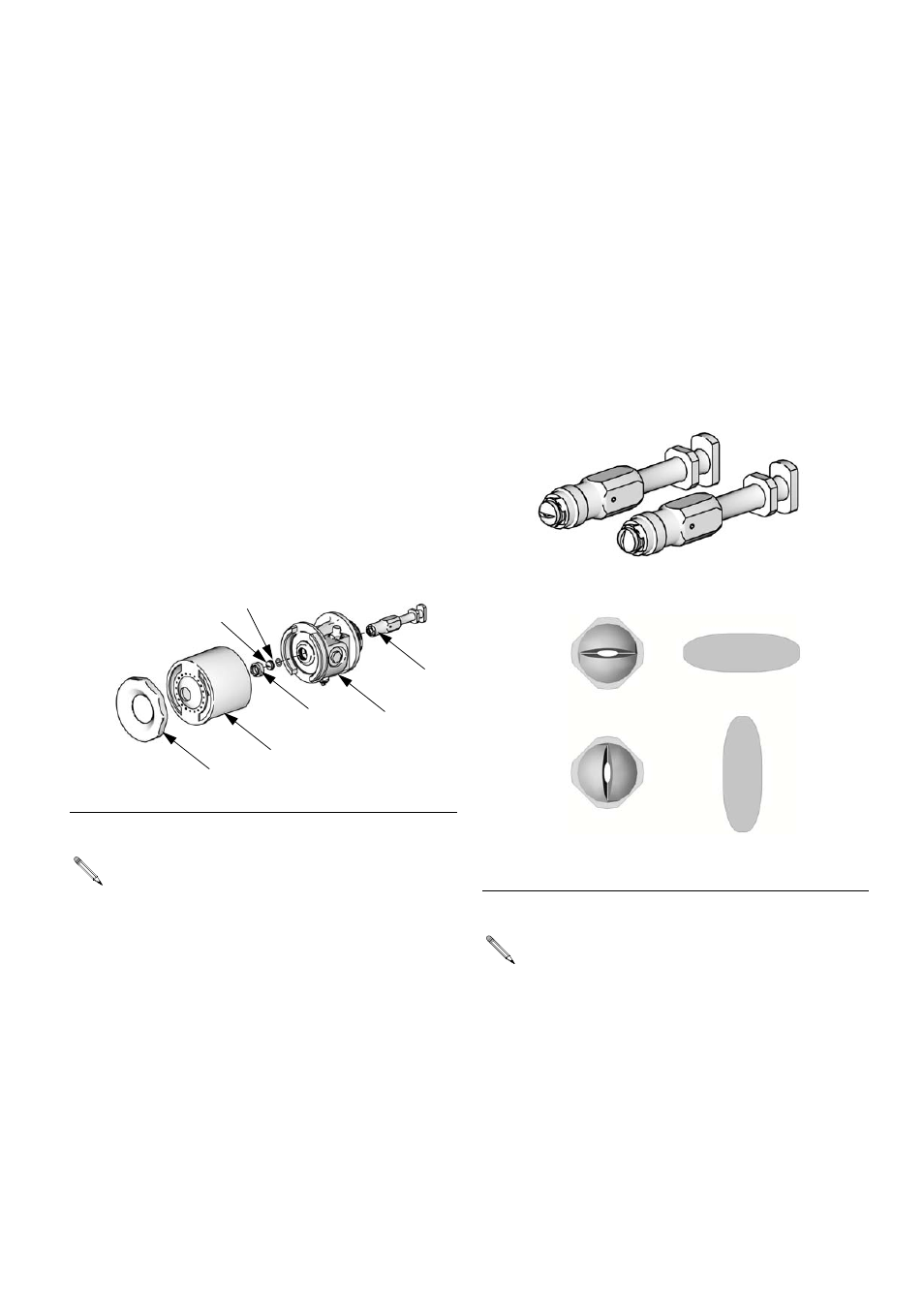

Р
ИС
. 24
Если наконечник не снимается,
отделите его с помощью небольшой
отвертки или стяните его с помощью
плоскогубцев. Наконечник закален и
выдерживает механические усилия.
C
U
F
TI12087a
14
47
21
46
Р
ИС
. 25
На задней стороне каждого наконечника
находятся три последние цифры его
номера. См. раздел Комплекты деталей
плоских распылительных
наконечников, стр. 50.
TI12088a
