Ремонт оборудования
313712P 39

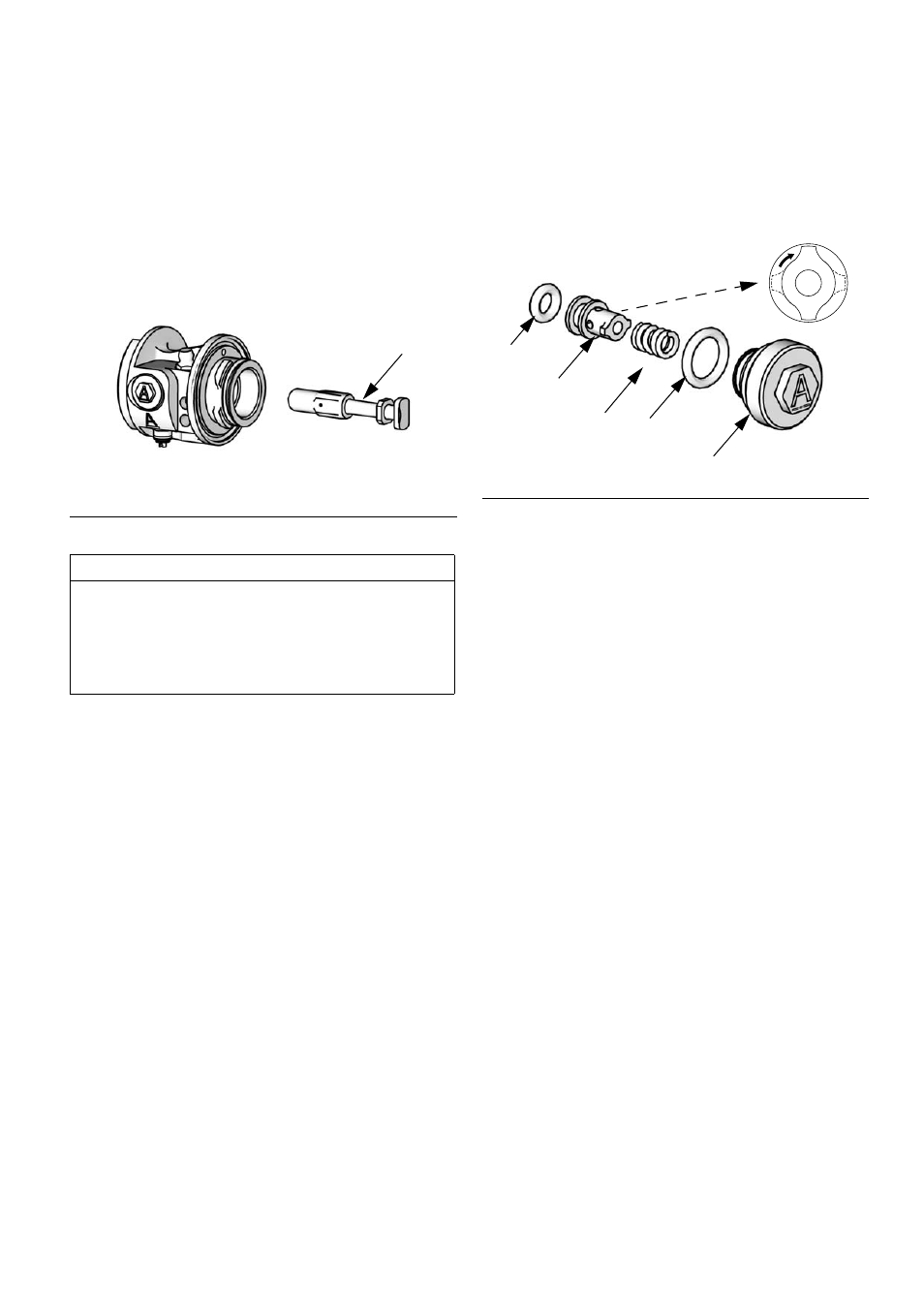

8. Нанесите на смесительную камеру (14)
тонкий слой смазки. Установите
смесительную камеру на место. Буква A
и выемка должны находиться на той же
стороне, что и буква A на корпусе для
жидкости. Смесительная камера
снабжена выемкой, которая позволяет
установить ее на корпус для жидкости.
9. Надавите на корпус (42a) уплотнения и
поверните его так, чтобы освободить и
извлечь уплотнение.
10. Тщательно осмотрите уплотнительные
кольца и поверхности узла бокового
уплотнения. Замените изношенные и
поврежденные детали. Нанесите
обильную смазку на уплотнительные
кольца (42d, 42e) и соберите
оборудование.
11. Выровняйте выступы на уплотнении
(42c) и корпусе (42a) уплотнения;
вставьте уплотнение в корпус.
Надавите на уплотнение и
зафиксируйте его.
Р ИС . 52
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание вторичного загрязнения
узлов боковых уплотнений не меняйте
местами детали компонента А и
компонента В. На узле компонента A
присутствует буква A.
TI12097b
B
A
14
Р ИС . 53
TI12098b
{
42d
42c
42b
42e
42a
Выровняйте выступы
