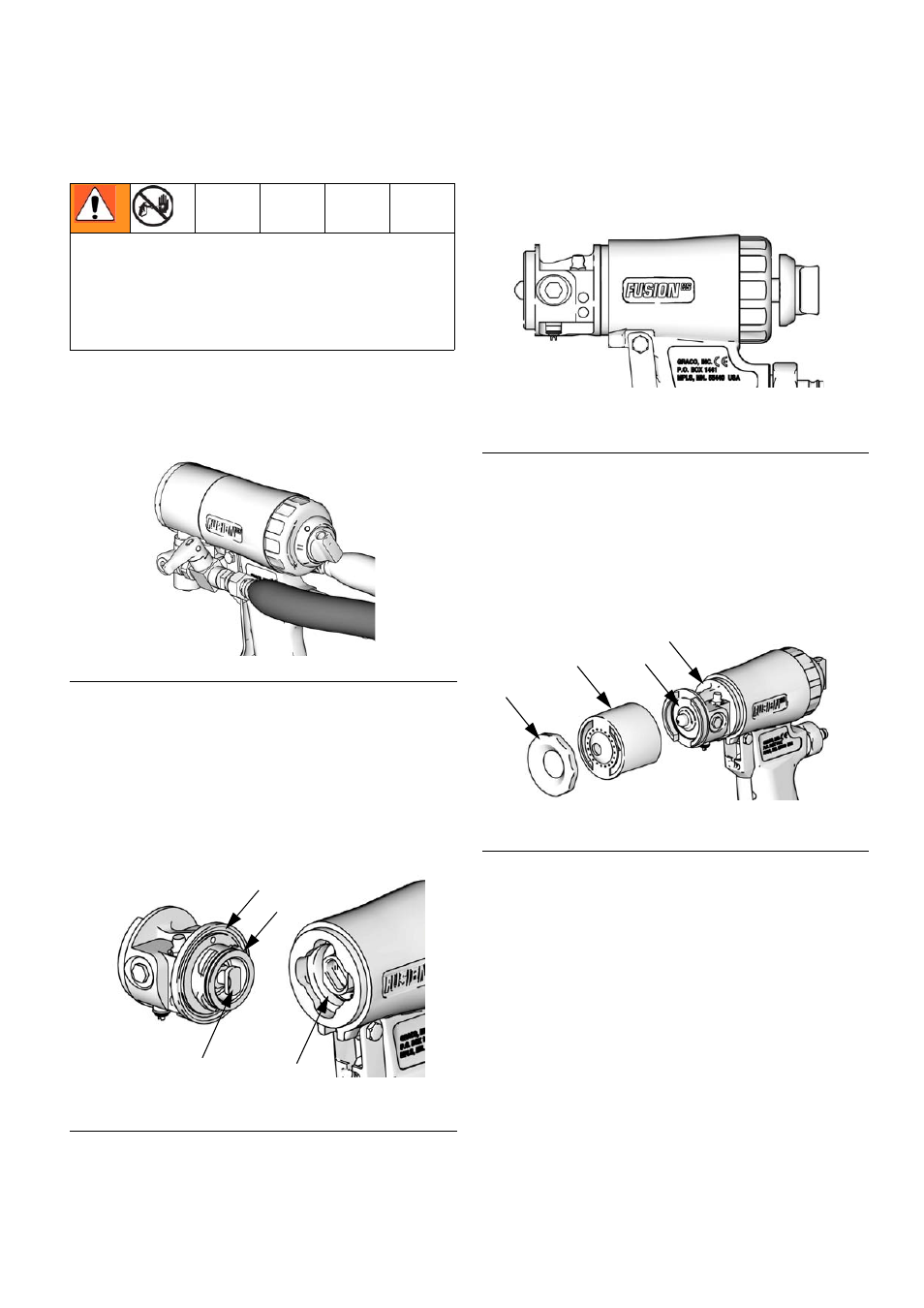

Установка передней части устройства – Инструкция по эксплуатации Graco Fusion CS
Страница 37
Ремонт оборудования
313712P
37
Установка передней части
устройства
1. Установите пистолет на плунжерный
2. Нанесите обильную смазку на
уплотнительные кольца (2c, 2d) и
установите их на корпус для жидкости.
Вставьте соответствующий конец
смесительной камеры (14) в гнездо узла
поршня (4).
3. Установите на рукоятку пистолета
корпус (F) для жидкости.
4. Поверните корпус (F) для жидкости на
1/4 оборота по часовой стрелке, чтобы
зацепить соответствующие защелки.
5. Установите на место переднюю крышку
(U).
6. Затяните фиксатор (C) передней
крышки.
Очень важно правильно закрепить
переднюю часть устройства. Не
используйте пистолет, если его передняя
часть ослаблена или не прилегает к
рукоятке.
Р
ИС
. 45
Р
ИС
. 46
TI11326a
TI12129a
2d
2c
14
4
Р
ИС
. 47
Р
ИС
. 48
TI12094a
TI12092a
C
U
F
2b
