Ремонт оборудования
38 313712P
Узлы смесительной
камеры и боковых
уплотнений
Перечень размеров выпускаемых
смесительных камер содержится в разделе
Модели оборудования. Руководство по
выбору смесительной камеры, стр. 4.
1. Выполните процедуру снятия давления,
описание которой приводится в разделе
Процедура снятия давления, стр. 17.
2. Снимите коллектор (M) жидкости. Не
отключайте воздухопровод
.
3. Промойте пистолет для удаления остатков
компонентов A è B. См. раздел Промывка
пистолета, стр. 26. Выполните процедуру
снятия давления, описание которой
приводится в разделе Процедура снятия
давления, стр. 17.
4. Отключите воздухопровод (D) .
5. Снятие передней части устройства, стр.
36.
6. Снимите узлы боковых уплотнений (42, 43)
с помощью ключа для шестигранных гаек.
7. Надавите на переднюю часть смесительной
камеры (14), чтобы ослабить ее. Извлеките
смесительную камеру из задней части
корпуса (F) для жидкости. Осмотрите
детали на предмет повреждений и
выполните действия, описываемые в
разделе Очистка отверстий для ударного
смешивания жидкостей, стр. 29.

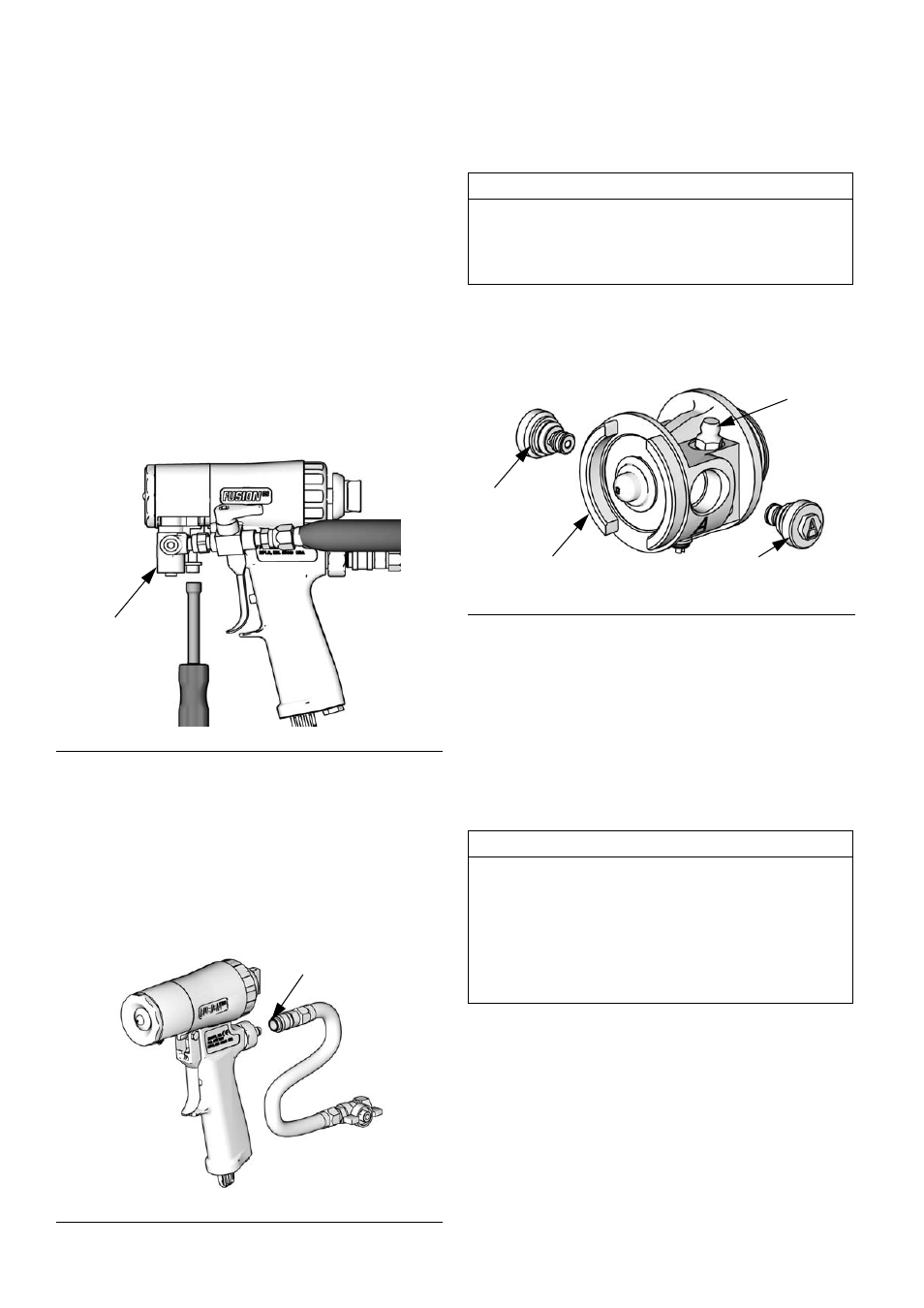

Р ИС . 49
Р ИС . 50
TI12095a
M
TI12086a
D
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание вторичного загрязнения узлов
боковых уплотнений не меняйте местами
детали компонента А и компонента В. На
узле компонента A присутствует буква A.
Р ИС . 51
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание вторичного загрязнения
деталей пистолета, входящих в
соприкосновение с жидкостями, на задней
панели смесительной камеры присутствует
буква A и специальная выемка. Убедитесь в
том, что сторона A смесительной камеры
находится на стороне A пистолета.
TI12096b
B
A
2a
43
42
F
