Ремонт оборудования
42
313712P
8. Нанесите обильную смазку на
уплотнительные кольца (44e, 44f) и
установите их на корпус (F) для жидкости.
Затяните соединения ключом для
шестигранных гаек.
9. Установите на место коллектор (M)
жидкости. Подключите к системе
воздухопровод (D). Возобновите
эксплуатацию пистолета.

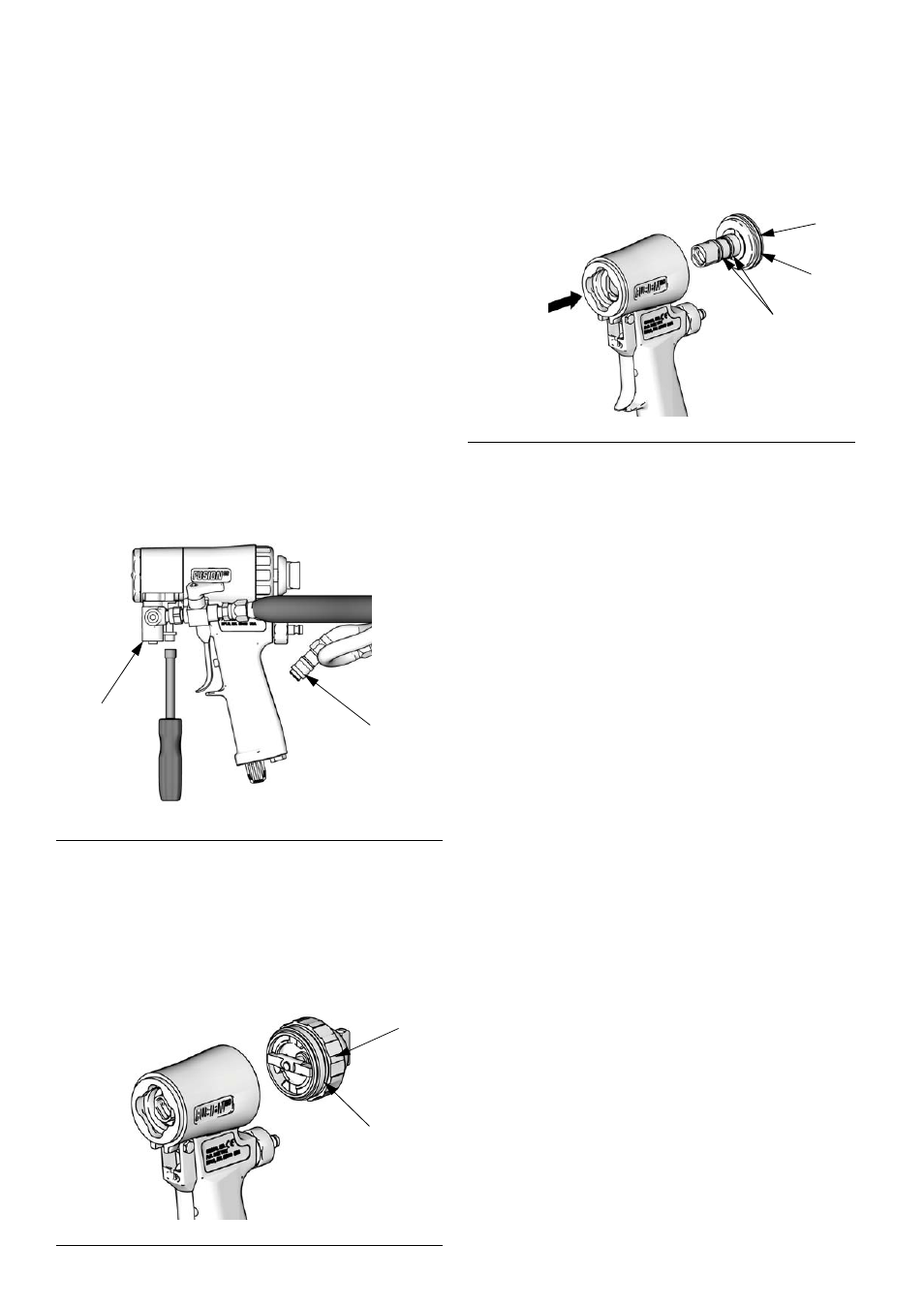

Поршень
1. Выполните процедуру снятия давления,
описание которой приводится в разделе
Процедура снятия давления, стр. 17.
2.
Отсоедините воздухопровод (D) и снимите
коллектор (M) жидкости.
3. Снятие передней части устройства, стр.
4. Открутите ручку (X) регулировки
изменяемой скорости потока и осмотрите
уплотнительное кольцо (3a).
5. Надавите на поршневой вал так, чтобы
снять поршень (4b). Осмотрите
уплотнительное кольцо (4c) поршня и
уплотнительные кольца (4a) вала.
6. Снимите дозировочный поршень.
a. Снимите спиральное фиксирующее
кольцо (4g) с помощью отвертки,
входящей в комплект поставки
оборудования.
b. Вытолкните дозировочный поршень (4e)
из задней части поршня (4b) через
отверстие на передней стороне с
помощью отвертки.
7. Очистите и осмотрите уплотнительные
кольца на дозировочном поршне (4e).
Очистите дозировочное отверстие в
поршне (4b) с помощью полиамидной щетки
и подходящего растворителя.
8. Нанесите на уплотнительные кольца
дозировочного поршня (4e) жидкость
ClearShot Liquid перед тем, как начать
повторную сборку оборудования.
9. Нанесите обильную смазку на
уплотнительное кольцо (4c) поршня и
небольшое количество смазки на
уплотнительные кольца (4a) вала.
10. Установите на место фиксирующее кольцо
(4g). Вставьте его в канавку дозировочного
поршня (4e).
Р
ИС
. 60
Р
ИС
. 61
TI11330a
M
D
TI12100a
X
3a
Р
ИС
. 62
TI12101a
4a
4c
4b
