Подготовка к работе
14
313712P
Подготовка к работе

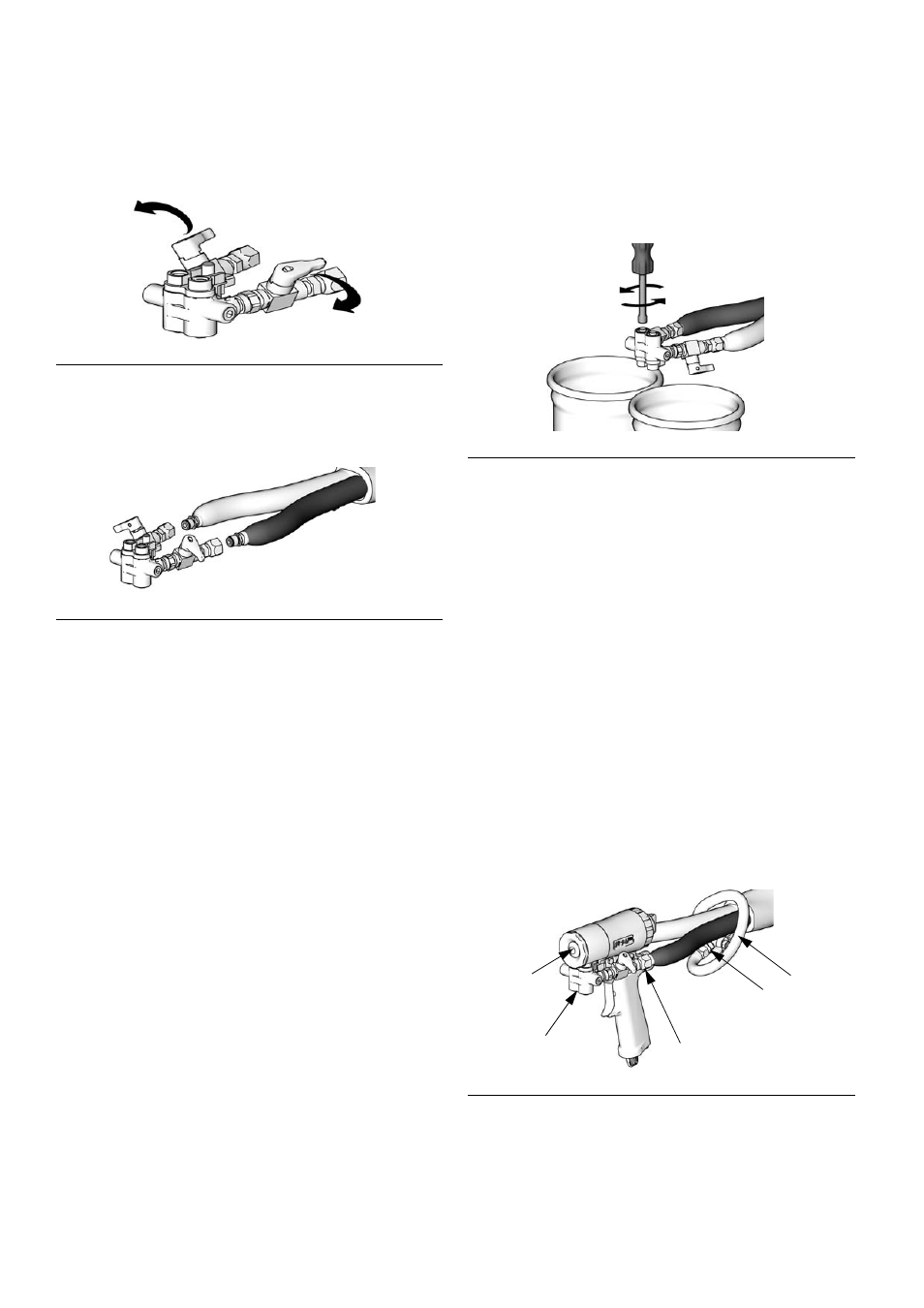

1. Закройте гидроклапаны A è B.
2. Подключите шланги A (для
изоцианатов) и B (для смол) к
коллектору жидкости.
3. Откачайте воздух из трубопроводов
для жидкости, используя только
давление насоса подачи, которое не
должно превышать 3,5 МПа (35 бар,
500 фунтов/кв. дюйм).
a. Убедитесь в том, что гидроклапаны
закрыты. Откройте обратные
клапаны коллектора жидкости на
2–2,5 оборота.
b. Откройте гидроклапаны и
подождите, пока из шлангов для
жидкости не выйдет весь воздух.
c. Закройте гидроклапаны и затяните
обратные клапаны коллектора
жидкости.
4. Установите пистолет на плунжерный
5. Установите картридж ClearShot Liquid.
См. раздел Установка и извлечение
картриджа ClearShot Liquid, стр. 23.
6. Соедините воздушный клапан (W)
гибкого шланга (V) для воздуха с
главным шлангом для воздуха.
Подключите коллектор (M) жидкости к
пистолету (вручную) и затяните
соответствующий болт.
7. Подключите воздухопровод к
быстроразъемному соединителю (D).
Включите подачу воздуха. Откройте
воздушный клапан (W). Из сопла (N)
начнет выходить воздух.
8. Нанесите слой смазки на переднюю
крышку пистолета и ее фиксатор или
используйте крышку пистолета для
предотвращения избыточного
распыления и упрощения разборки
оборудования.
Р
ИС
. 6
Р
ИС
. 7
TI11328a
TI11329a
Р
ИС
. 8
Р
ИС
. 9
TI11337a
TI11331a
N
W
D
V
M
