11. Установите поршень на место. На вале
имеются выемки для сборки. Надавите
на поршень, чтобы установить его на
место.
12. Установите ручку (X) регулировки
изменяемой скорости потока.
13. Установка передней части
устройства, стр. 37.
14. Установите на место коллектор (M)
жидкости.
15. Установите картридж ClearShot Liquid.
См. раздел Установка и извлечение
картриджа ClearShot Liquid, стр. 23.
16. Подключите к системе воздухопровод.
Возобновите эксплуатацию пистолета.
Воздушный клапан
1. Выполните процедуру снятия давления,
описание которой приводится в
разделе Процедура снятия давления,
стр. 17.
2. Отсоедините воздухопровод (D) и
снимите коллектор (M) жидкости.
3. Открутите заглушку (13) воздушного
клапана и снимите пружину (16). С
помощью инструмента небольшого
диаметра вытащите золотник (17) из
передней части устройства. Осмотрите
все уплотнительные кольца (15).
4. Нанесите обильную смазку на
уплотнительные кольца и соберите
оборудование. Затяните заглушку
(13) с усилием 14–15 Н•м (25–
135 дюймофунтов).
5. Установите на место коллектор (M)
жидкости. Подключите к системе
воздухопровод (D). Возобновите
эксплуатацию пистолета.

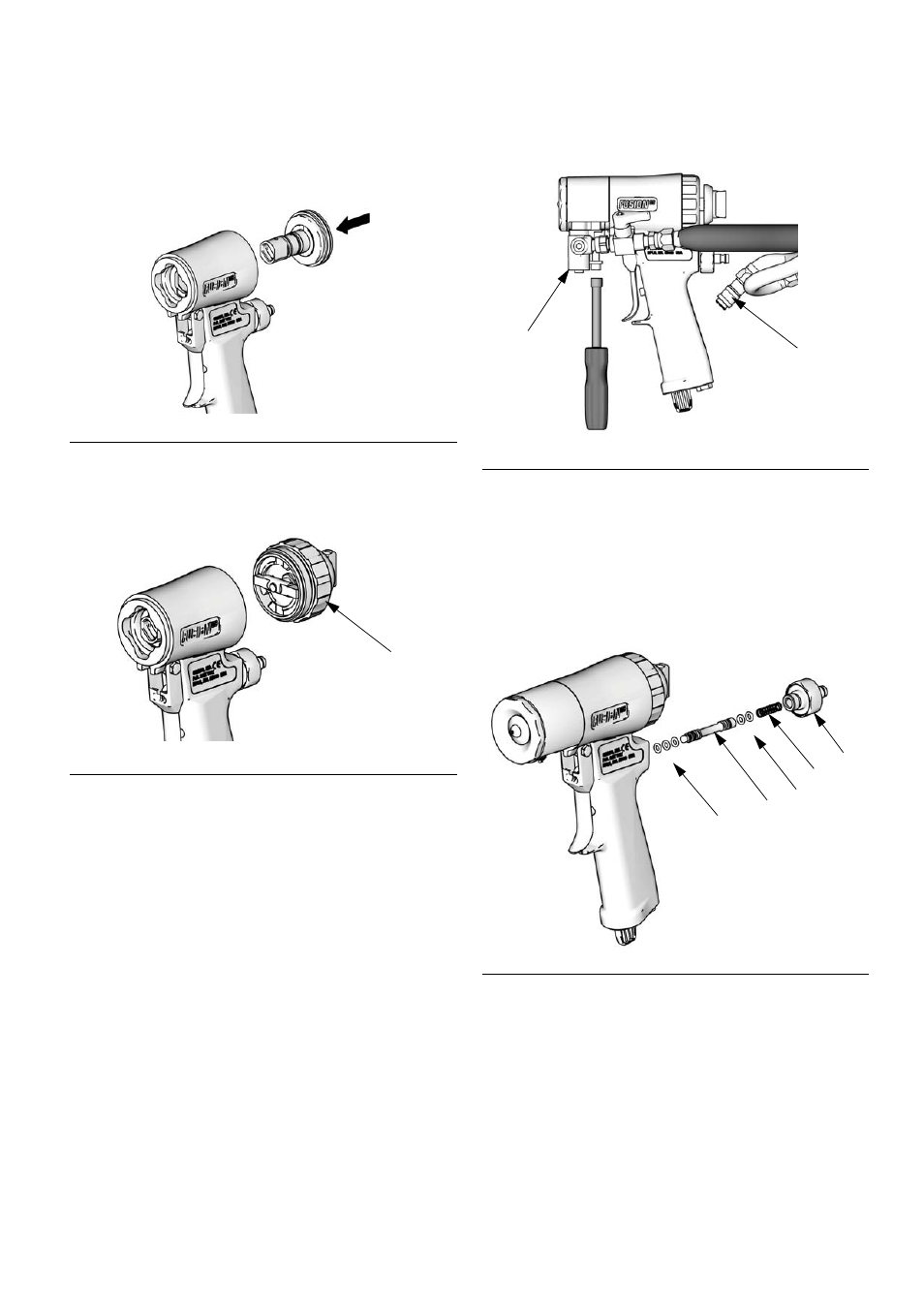

Р ИС . 63
Р ИС . 64
TI12102a
TI12100a
X
Р ИС . 65
Р ИС . 66
TI11330a
M
D
TI12103a
}
}
13
15
15
17
16
