Детали
3A1688F 49

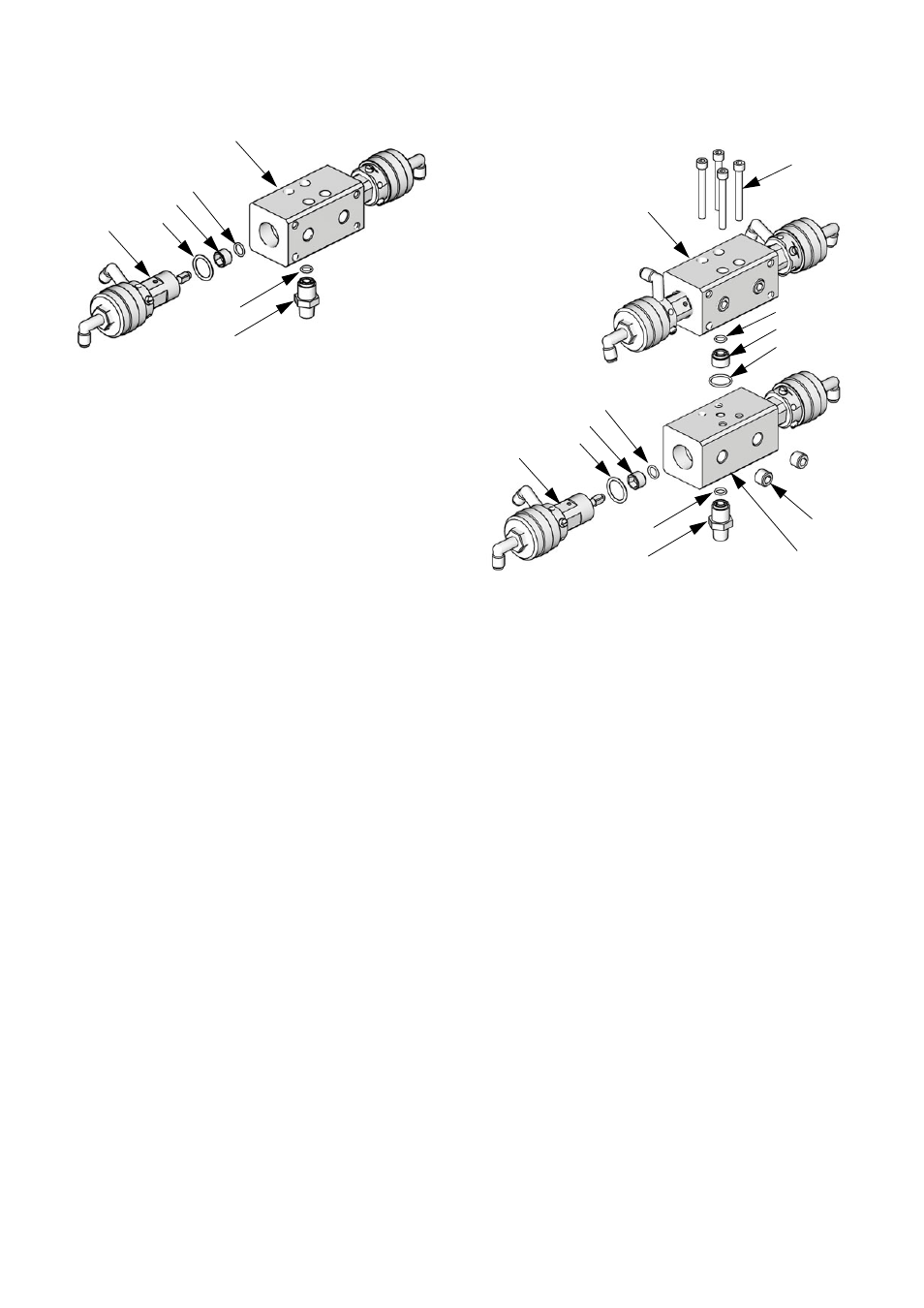

Клапанный блок
конфигурации «1 цвет —
1 растворитель»
--- Детали отдельно не продаются.
* Детали входят в состав комплекта для
восстановления клапанного блока 24H254. В состав
данного комплекта входят быстроизнашиваемые
детали клапанных блоков одно- и трехцветной
конфигурации. Закажите комплект 16A560, чтобы
заменить одно седло (включает детали 702—704).
Закажите комплект 15U933, чтобы отремонтировать
один распределительный клапан.
ПРИМЕЧАНИЕ. Закажите комплект 24H255, чтобы
преобразовать имеющуюся у вас одноцветную систему
в трехцветную.
Клапанный блок
конфигурации «3 цвета —
1 растворитель»
--- Детали отдельно не продаются.
* Детали входят в состав комплекта для
восстановления клапанного блока 24H254. В состав
данного комплекта входят быстроизнашиваемые
детали клапанных блоков одно- и трехцветной
конфигурации. Закажите комплект 16A560, чтобы
заменить одно седло (включает детали 702—704).
Закажите комплект 15U933, чтобы отремонтировать
один распределительный клапан.
Код Деталь Описание Кол-во
702* ----- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2
703* ----- СЕДЛО, клапана 2
704* ----- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,
политетрафторэтилен 2
705 15X303 КЛАПАН, распределительный 2
706 16F057 КОЛЛЕКТОР, клапана,
одноцветный 1
708* ----- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2
710 16F064 ФИТИНГ, CC 1
702
703
704
705
706
708
710
ti16791a
Код Деталь Описание Кол-во
701 16F058 КОЛЛЕКТОР, клапана,
трехцветный 1
702* ----- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 4
703* ----- СЕДЛО, сливного клапана 4
704* ----- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,
политетрафторэтилен 4
705 15X303 КЛАПАН, распределительный 4
706 16F057 КОЛЛЕКТОР, клапана,
одноцветный 1
707* ----- ПРОКЛАДКА, для коллекторов 1
708* ----- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2
709 ----- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1
710 16F064 ФИТИНГ, CC 1
711 100642 БОЛТ, с головкой под
торцевой ключ 4
712 101970 ЗАГЛУШКА 4
701
702
703
704
705
706
708
707
709
708
710
711
712
ti16302a
