23
Конфигурация
с расходомерами:
элементы пневмоуправления
Снятие панели работы с воздухом
и жидкостью
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13.
2.
Отсоедините главный воздухопровод и линию
подачи воздуха на модуль соленоидов. Отсоедините
линии подачи жидкости в местах их соединения
с клапанными блоками.
3.
Отвинтите четыре болта (8) по бокам рамы.
4.
Снимите узел панели работы с воздухом
и жидкостью.
5.
Следуйте приведенным выше шагам в обратном
порядке, чтобы установить узел на место после
ремонта.
Р
ИС

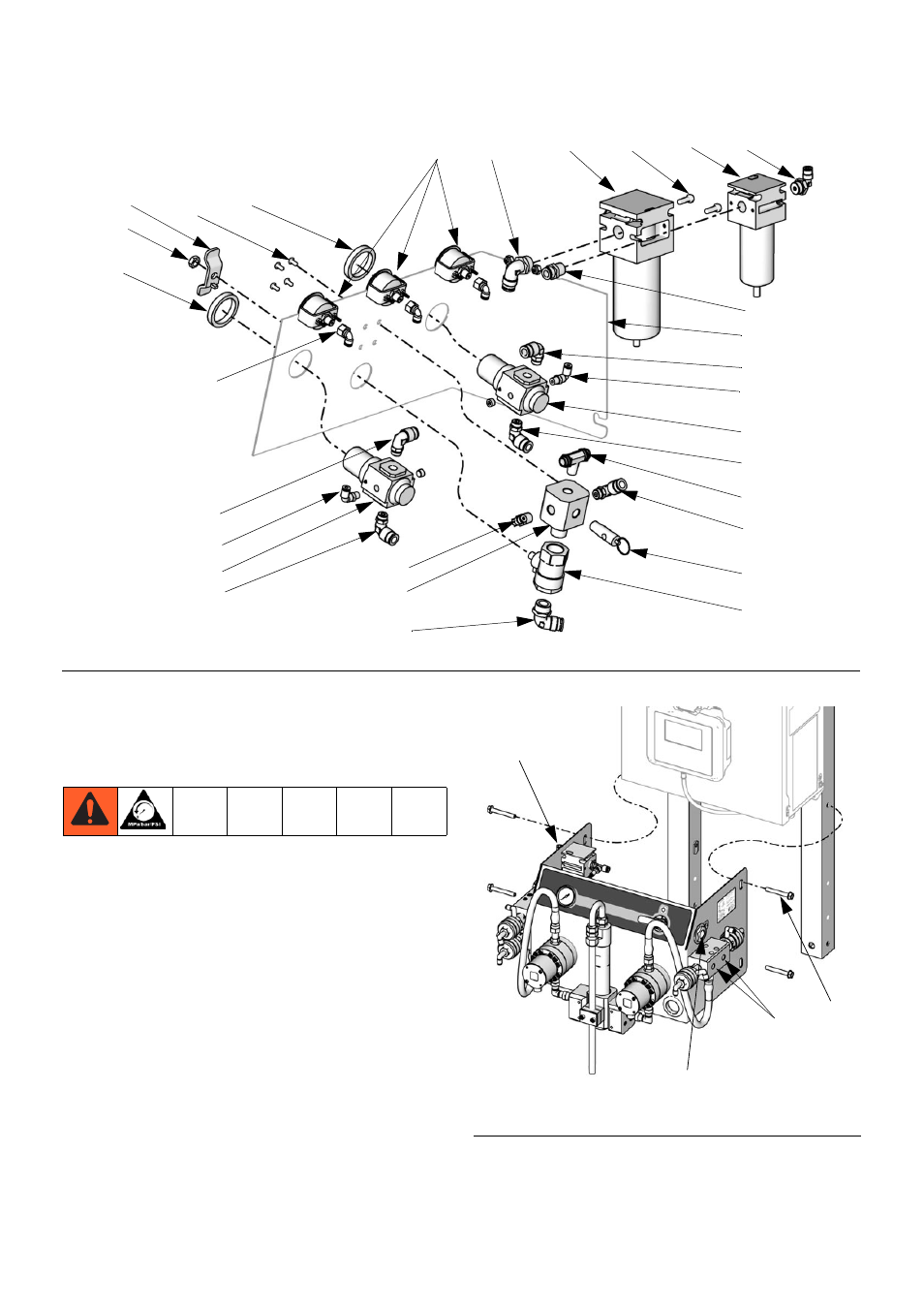

. 18. Элементы пневмоуправления, конфигурация с насосами
201
202
203
204
204
205
205
206
207
209
210
211
212
212
215
219
220
221
222
224
ti16325a
214
212
212
212
208
208
207
202b
202a
Р
ИС
. 19. Снятие панели работы с воздухом
и жидкостью
8
ti16458a
Главный воздухопровод
Подача воздуха
на модуль
соленоидов
Впускные
отверстия
для жидкости
