Техническое обслуживание
3A1688F 29
Узел насосов
Перед проведением технического обслуживания сначала
демонтируйте поршневой насос, затем пневмомотор.
Демонтаж поршневого насоса
Подробный рисунок см. на стр. 30—31.
1. Следуйте инструкциям раздела Процедура сброса
давления, стр. 9.
2. Отсоедините линию подачи жидкости от выпускного
отверстия насоса. См. Р
ИС . 26.
3. Насосы Merkur. Снимите щиток для соединительных
стержней (26).
Сильфонные насосы Merkur. Снимите
соединительный щиток (79).
4. Насосы Merkur. Гаечным ключом зафиксируйте
вал пневмомотора за лыски. Другим гаечным ключом
ослабьте соединительную гайку (16).
Сильфонные насосы Merkur. Зафиксируйте
соединительную гайку (16) гаечным ключом. Другим
гаечным ключом поверните вал пневмомотора.
Во избежание повреждения колпачка сильфона
и D-образного уплотнителя не поворачивайте
соединительную гайку.
5. Сместите соединительную гайку (16) вниз
достаточно, чтобы снять разъемное соединительное
кольцо (15), затем приподнимите вал мотора
и снимите соединительную гайку (16).
6. Насосы Merkur. Потяните резервуар с TSL
(жидкость для уплотнения горловины) (25) вверх
и снимите его.
7. С помощью торцевого ключа открутите гайки
крепления соединительных стержней (14).
8. Осторожно снимите поршневой насос вместе
с переходником.
9. Зажмите переходную шайбу в тисках, чтобы
произвести обслуживание поршневого насоса.
10. Сведения по обслуживанию и деталям см.
в руководстве по поршневому насосу (312792
для стандартного насоса Merkur или 312793 для
сильфонного насоса).
Демонтаж пневмомотора
1. Следуйте инструкциям раздела Процедура сброса
давления, стр. 9.
2. Следуйте инструкциям раздела Демонтаж
поршневого насоса, стр. 29.
3. Отсоедините воздухопроводы, CAN-кабель
герконового реле и кабель линейного датчика.
4. Отвинтите четыре болта (8), затем снимите
панель пневмоуправления (3). См. Демонтаж узла
пневмоуправления, стр. 22.
5. Отвинтите четыре крепежных болта (49) и снимите
шайбы (48) с нижней части рамы крепления насосов.
6. Конфигурации с пневмомотором M02LH0
(2,5 дюйма). Открутите три болта (49) и снимите
шайбы (48), затем снимите переходную шайбу (17)
от нижней части пневмомотора.
7. Аккуратно поднимите пневмомотор и извлеките его
из креплений. Отсоединять соединительные стержни
и глушитель необязательно, вы можете снять их или
оставить по своему усмотрению.

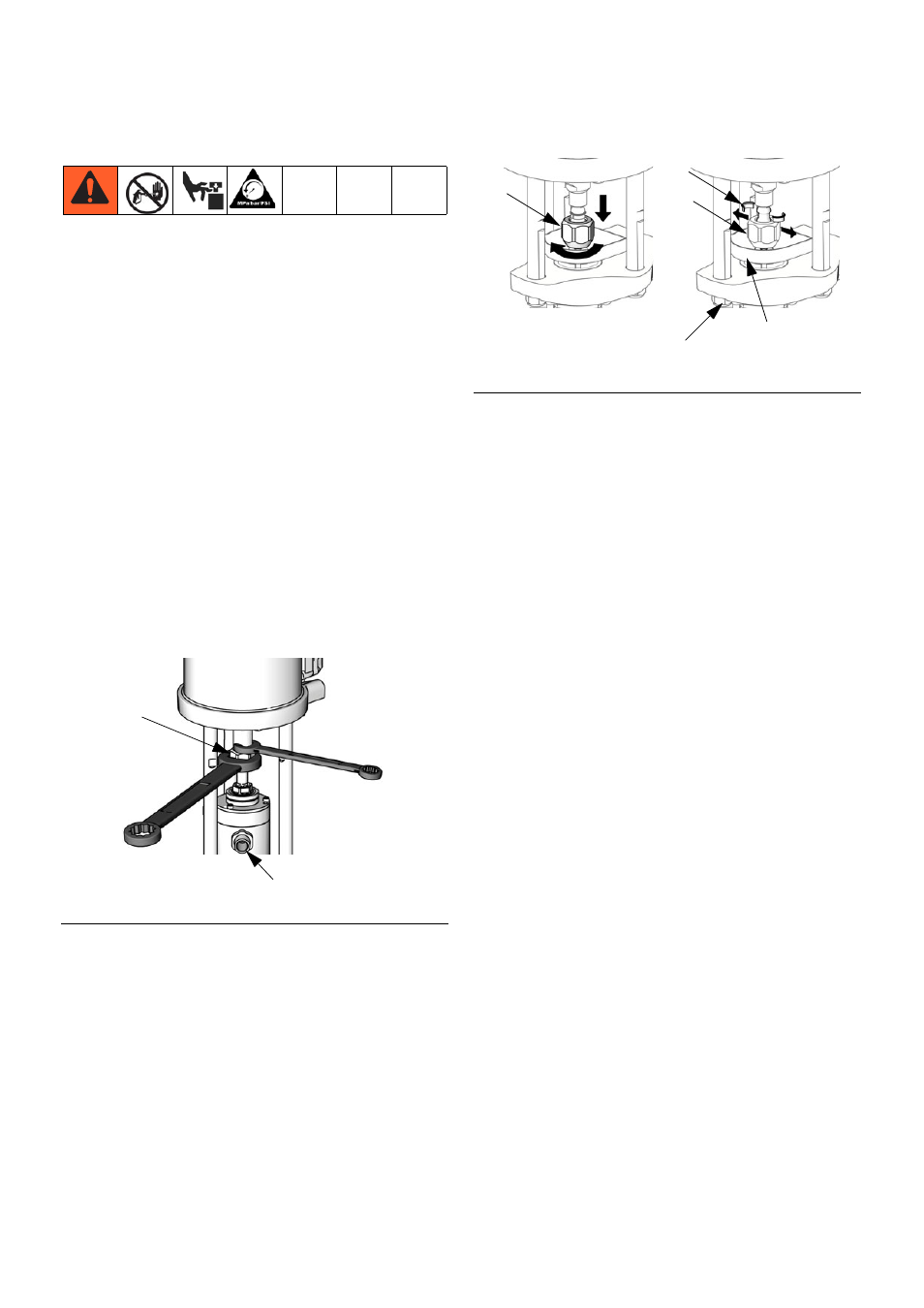

Р ИС . 26. Ослабление соединительной гайки
ti14531a
Отсоедините линию
подачи жидкости.
16
Р ИС . 27. Снятие разъемного
соединительного кольца
ti12812a ti12813a
16
16
15
25
14
