Техническое обслуживание
3A1688F
15
Замена блока питания
Фильтр и блок питания от электросети
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13. Отсоедините главную
линию подачи питания.
2.
Откройте крышку блока управления.
3.
Отсоедините три входных провода от сетевого
фильтра (403).
4.
. 8. Отсоедините CAN-кабель подачи питания
(401a) от усовершенствованного модуля управления
подачей жидкости (302).
5.
Отсоедините идущие от сетевого фильтра провода
и провода линии питания от выключателя
питания (402).
6.
Отсоедините провод заземления PS(GND)
линии подачи питания от клеммы заземления (T)
усовершенствованного модуля управления
подачей жидкости.
7.
Отвинтите четыре болта (405) и извлеките блок
питания (401). При замене фильтра отвинтите
также два болта (407) и извлеките фильтр (403).
8.
Установите новый блок питания (401) и сетевой
фильтр (403), закрепив их входящими в комплект
поставки этих устройств болтами (405, 407) (см. рис.).
9.
. 8. Подсоедините провода (410/LF)
к сетевому фильтру (403) и к выключателю
питания (402) (см. рис.). См. также электросхему
на рисунке.
10. Подсоедините провода линии подачи питания
(411/PS) к выключателю (402) (см. рис.). См. также
электросхему на рисунке. Подсоедините провод
заземления PS к клемме заземления (T)
усовершенствованного модуля управления
подачей жидкости.
11. См. Р
. 5. Подсоедините провода (411) к сетевому
фильтру (403) и к клеммной колодке (404) (см. рис.).
См. также электросхему на рисунке.
12. Подсоедините CAN-кабель (401a)
к усовершенствованному модулю управления
подачей жидкости.
Вся электропроводка должна прокладываться
квалифицированным электриком с соблюдением
всех местных нормативов и правил.

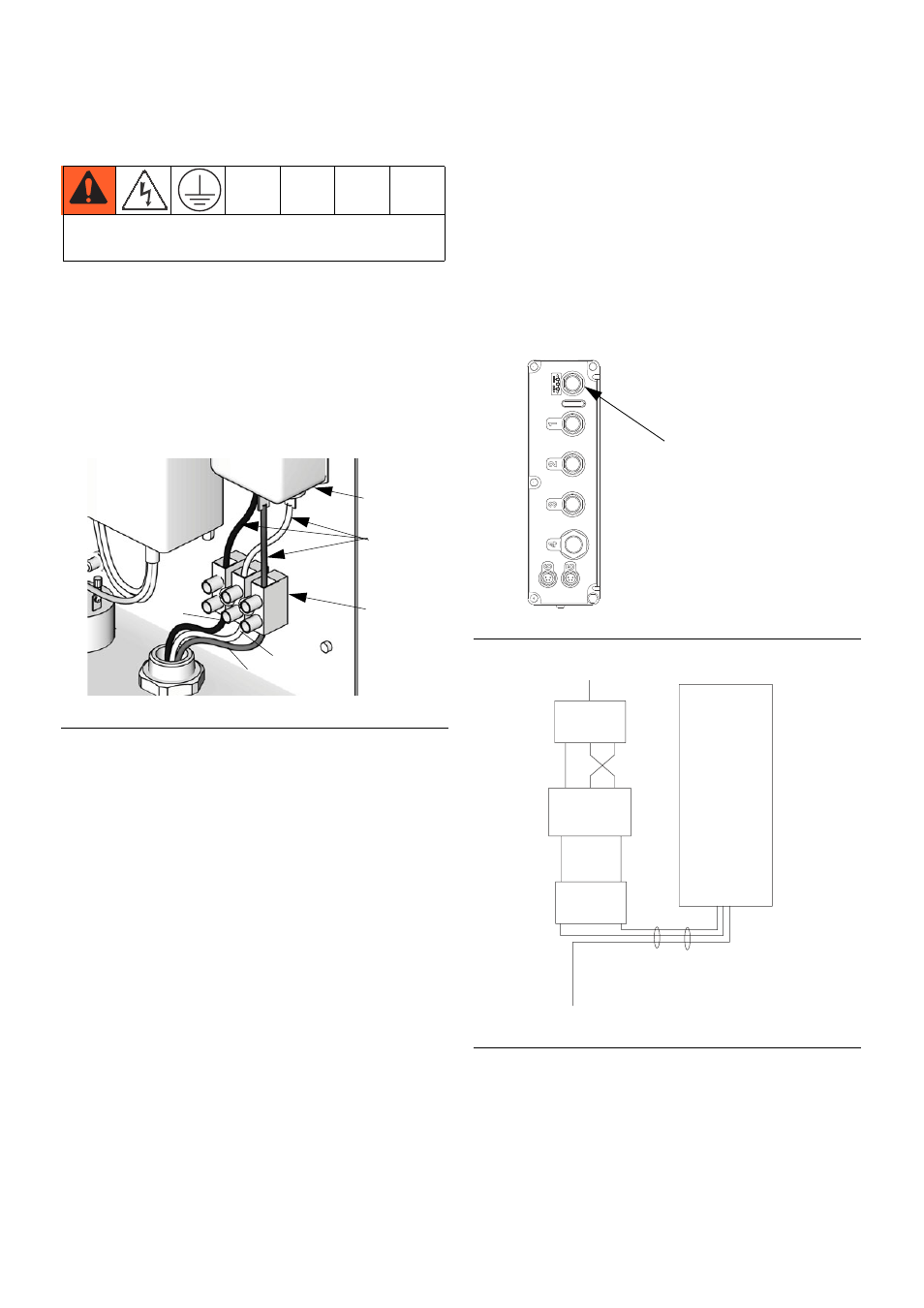

Р
ИС
. 5. Электросоединения, выполненные
с помощью клеммной колодки
Фаза
Ноль
Земля
411
404
403
ti16391a
Р
ИС
. 6. Подсоединение CAN-кабеля на место.
Р
ИС
. 7. Электросхема
Подсоедините
кабель (401a) сюда.
ti16602a
LINE POWER
FILTER
POWER
SUPPLY
TERMINAL
BLOCK
SWITCH
ROCKER
1A
1
2A
2
L N GRND
L GRND N
L N
