Детали
36 3A1688F

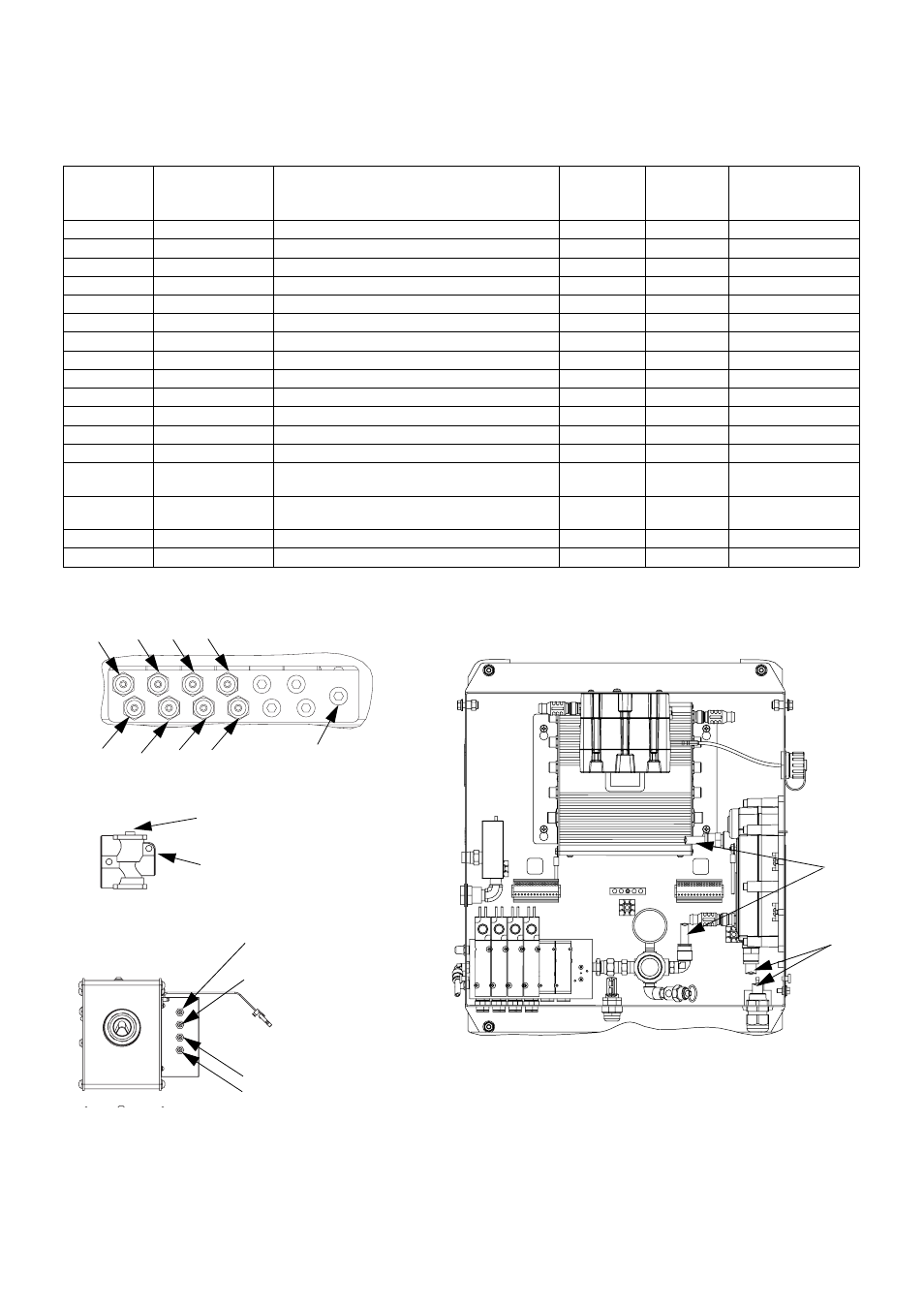

Схема прокладки труб, модели с насосами 24F088—24F115
* Только для искробезопасных моделей.
Тип Цвет Описание
Начальная
точка Конечная
точка
Наружный
диаметр трубы
мм (дюймы)
Воздух Зеленый Клапан подачи растворителя A открыт 1G 1G 4,0 (0,156)
Воздух Зеленый Дозировочный клапан A открыт 2G 2G 4,0 (0,156)
Воздух Зеленый Клапан подачи растворителя B открыт 3G 3G 4,0 (0,156)
Воздух Зеленый Дозировочный клапан B открыт 4G 4G 4,0 (0,156)
Воздух Красный Клапан подачи растворителя A закрыт 1R 1R 4,0 (0,156)
Воздух Красный Дозировочный клапан A закрыт 2R 2R 4,0 (0,156)
Воздух Красный Клапан подачи растворителя B закрыт 3R 3R 4,0 (0,156)
Воздух Красный Дозировочный клапан B закрыт 4R 4R 4,0 (0,156)
Воздух Естественный Подача воздуха на модуль соленоидов A1 A1 6,3 (0,25)
Воздух Естественный От пневморегулятора на насос B A2 A2 9,5 (0,375)
Воздух Естественный От пневморегулятора на насос A A3 A3 9,5 (0,375)
Жидкость ---- От насоса B на клапанный блок B A4 A4 -----
Жидкость ---- От насоса A на клапанный блок A A5 A5 -----
Жидкость ---- От клапанного блока A на смесительный
коллектор A6 A6 -----
Жидкость ---- От клапанного блока B на смесительный
коллектор A7 A7 -----
Воздух Естественный От пневморегулятора на генератор* A8 A8 9,5 (0,375)
Воздух Черный Отводящий воздухопровод генератора* A9 A9 12,7 (0,5)
GFB1-A
GFB1-C
GFB1-S
GFB1-S
ATOM-1
1R 2R 3R 4R
1G 2G 3G 4G GFB1-C
A8*
A9*
*
Искробезопасные модели
ti16771a
ti13863a
ti13861a
ti16770a
GFB1-P
(линия подачи
сжатого воздуха)
