Страница 46
Детали
46
3A1688F

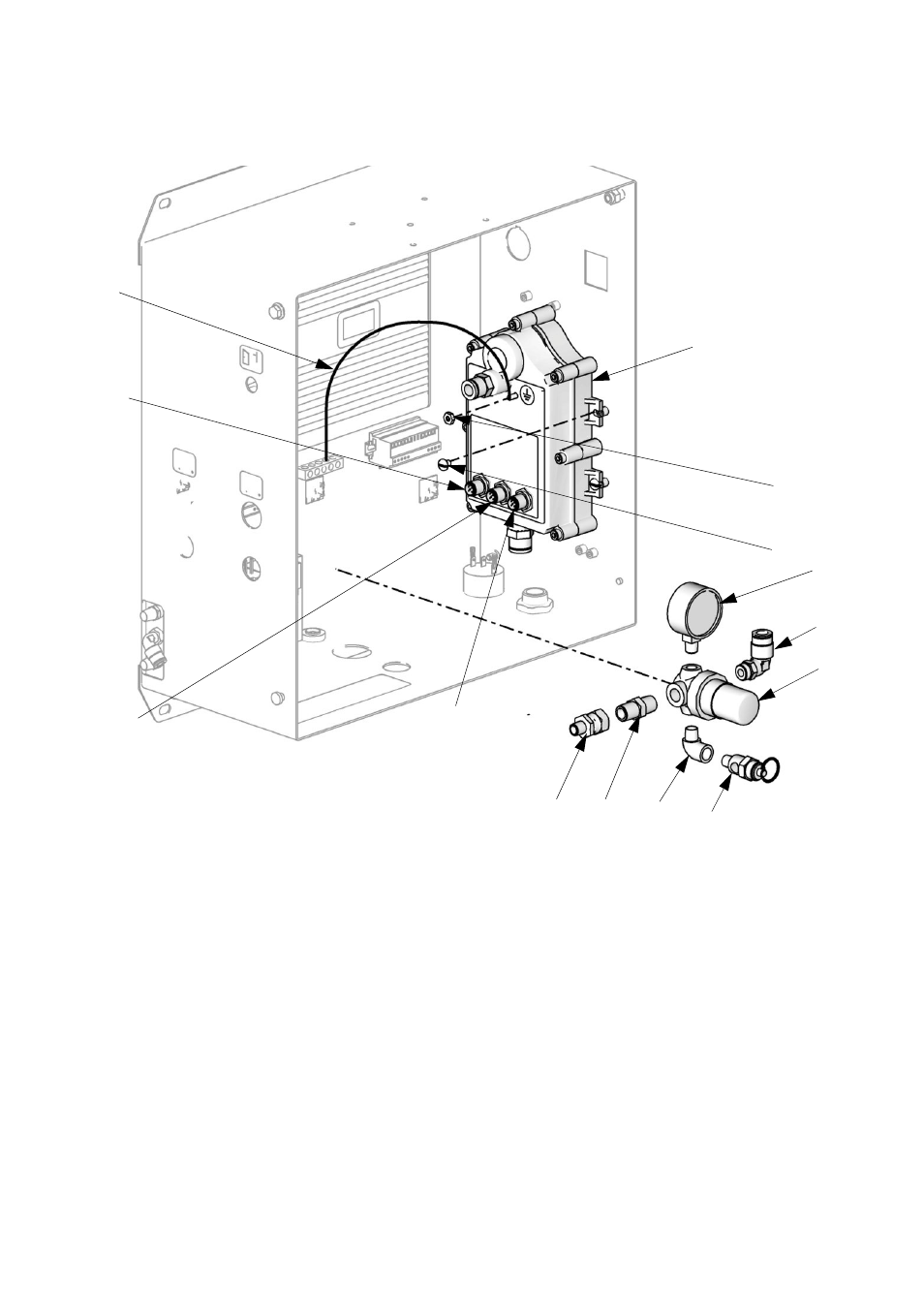

Узел питания от генератора
CAN-кабели
ПРИМЕЧАНИЕ. Закажите набор для модификации
с генератором 16G353, чтобы сделать узел питания
от генератора с пневмоприводом из узла питания
от электросети.
501
502
504
505
506
503
507
508
509
ti16300b
510
511
J1
J2
J3
Подсоедините
кабель 517
к модулю
управления
потоком
жидкости.
Подсоедините кабель
516 к USB-модулю при
его наличии.
Подсоедините
кабель 515
к модулю дисплея.
Код Деталь Описание
Кол-во
501 255728 ГЕНЕРАТОР, модуль, см. детали на
1
502 15W017КЛАПАН, предохранительный
1
503 156971 ФИТИНГ, ниппельный, короткий
1
504 115841 КОЛЕНО
1
505 115243 РЕГУЛЯТОР, воздушный, 1/4 npt
1
506 113915 СОЕДИНЕНИЕ, вертлюжное
1
507 112307 КОЛЕНО
1
508 104655 МАНОМЕТР
1
509 103833 БОЛТ, под отвертку
4
510 100284 ГАЙКА, шестигранная
1
511 15B090 ПРОВОД, заземления
1
512 112514 ОБЖИМНАЯ ВТУЛКА (не показана)
1
513 -----
ТРУБА, отводящая, черная;
наружный диаметр 13 мм (1/2 дюйма)
3
514 -----
ТРУБА, для подачи воздуха;
наружный диаметр 10 мм (3/8 дюйма)
1
Код
Деталь
Описание
Кол-во
515
123278 CAN-КАБЕЛЬ; 3,05 м (10 футов)
1
516
15V782 CAN-КАБЕЛЬ; 0,6 м (2 фута)
1
517
15V778 CAN-КАБЕЛЬ; 0,5 м (20 дюймов)
1
