Техническое обслуживание
3A1688F 13
Техническое обслуживание
Перед техническим
обслуживанием
1. Следуйте указаниям раздела Процедура сброса
давления, стр. 9, если время обслуживания
может превысить срок хранения материала,
перед обслуживанием компонентов жидкости
и перед транспортировкой оборудования на
площадку технического обслуживания.
2. Закройте воздушные запорные клапаны.
3. Искроопасные конфигурации. Отключите питание
(положение «0»).
4. При техническом обслуживании блока управления
также отключите питание с помощью главного
предохранителя.
Замена воздушного фильтра
Конфигурации с насосами оснащены двумя воздушными
фильтрами: фильтр линии подачи воздуха от коллектора
на 5 микрон (209) и фильтр линии подачи воздуха
на насосы на 40 микрон (206). Конфигурации
с расходомерами оснащены только одним фильтром
на 5 микрон (209). Проверяйте фильтры ежедневно
и заменяйте элемент(ы) при необходимости. Номер детали
для заказа: 15D909 (5 микрон) или 15D890 (40 микрон).
1. Закройте главный воздушный запорный клапан
линии подачи воздуха и системы. Сбросьте давление
в воздухопроводе.
2. Снимите крышку корпуса фильтра (A).
3. Отвинтите корпус фильтра (B).
4. Извлеките фильтрующий элемент и поставьте на его
место новый (206a, 209a).
5. Надежно привинтите корпус фильтра (B). Установите
крышку корпуса фильтра (A).
• Перед началом технического обслуживания
отключите питание во избежание поражения током.
• При обслуживании блока управления возможно
поражение высоким напряжением. Отключите
питание с помощью главного предохранителя
перед тем, как открыть крышку.
• Вся электропроводка должна прокладываться
квалифицированным электриком с соблюдением
всех местных нормативов и правил.
• Не заменяйте компоненты системы, так как это
может понизить уровень искробезопасности.
• См. Предупреждения, стр. 5—8.
При снятии корпуса воздушного фильтра под давлением
можно получить серьезную травму. Сбросьте давление
в воздухопроводе перед техническим обслуживанием.

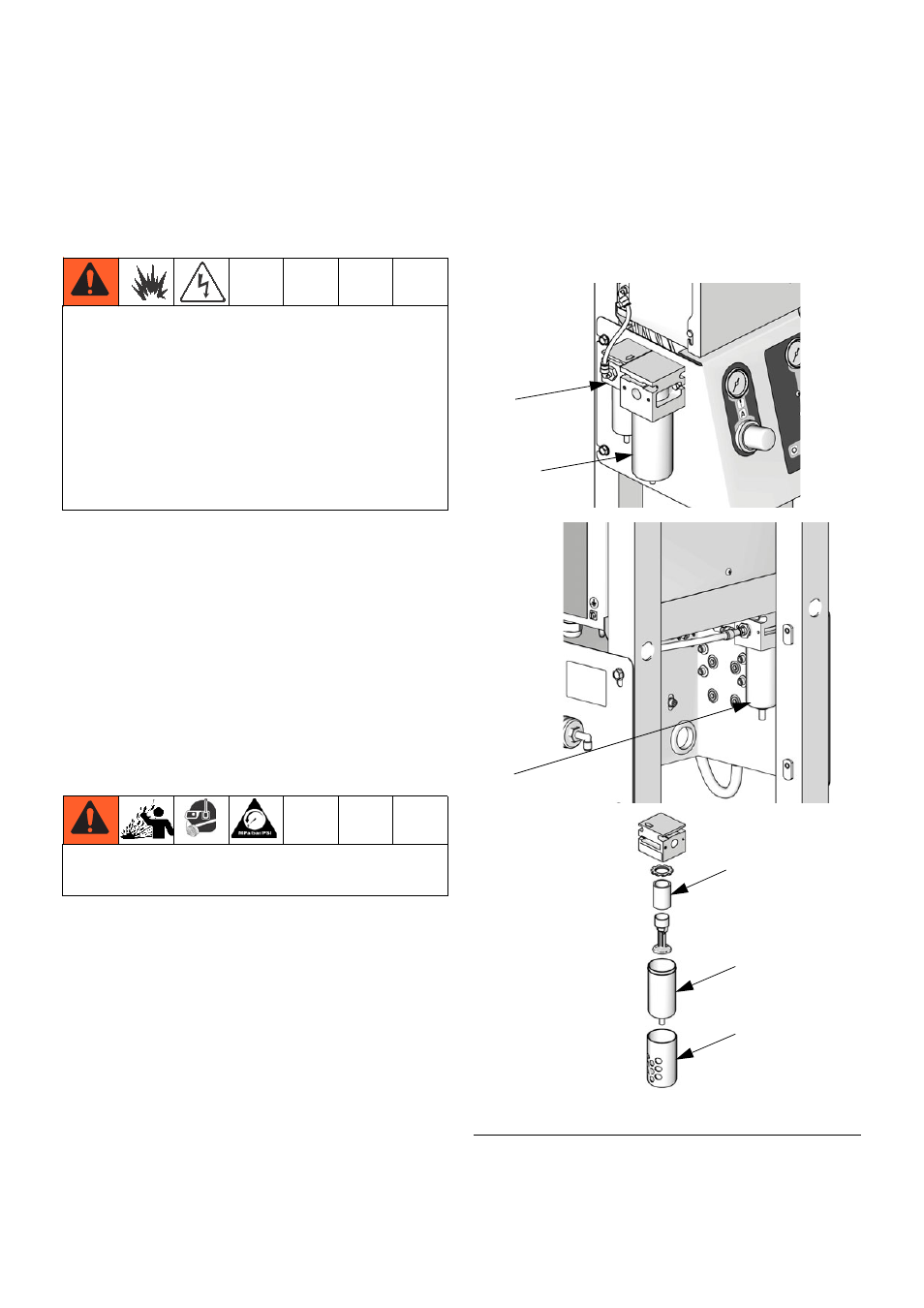

Р ИС . 2. Замена фильтрующего(их) элемента(ов)
воздушного фильтра
209
206
209
A
B
206a, 209a
ti15708a
ti16437a
ti12691a
Конфигурация
с расходо-
мерами
Конфигурация
с насосами
