Техническое обслуживание
18 3A1688F
Замена регулятора генератора
1. Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13. Отсоедините главный
воздухопровод.
2. Откройте крышку блока управления.
3. Отсоедините от узла регулятора (505) линию
подачи воздуха.
4. Ослабьте накидные гайки фитингов (506) соединений
пневморегулятора, отсоедините его от модуля
соленоидов и извлеките из блока управления.
5. Отремонтируйте или замените детали регулятора
генератора при необходимости. Список запасных
деталей см. в разделе Узел питания от генератора,
стр. 46. Замените фитинг с накидной гайкой (506)
соединения пневморегулятора.
6. Подсоедините воздухопровод на место. Установите
давление подачи воздуха от регулятора на уровне
120 КПа (1,2 бар, 18 фунт на кв. дюйм).
7. Закройте блок управления и восстановите
подачу питания.
Замена
усовершенствованного
модуля управления подачей
жидкости (AFCM)
1. Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13. Отсоедините главную
линию подачи питания.
2. Откройте крышку блока управления.
3. Отсоедините от AFCM (302) все кабели. Обратите
внимание на расположение кабелей.
4. Отсоедините провод заземления от заземляющего
болта (GS).
5. Ослабьте четыре крепежных болта (303).
6. Сдвиньте модуль AFCM наверх в пазах и снимите
его с них.
7. Следуйте приведенным выше шагам в обратном
порядке, чтобы установить новый AFCM.
См. электросхему для получения сведений
о кабельных соединениях.
8. Следуйте инструкциям руководства 3A1244,
чтобы обновить ПО нового AFCM.
9. Закройте блок управления и восстановите
подачу питания.
УВЕДОМЛЕНИЕ
Во избежание повреждения генератора
не превышайте уровень в 120 КПа (1,2 бар,
18 фунтов на кв. дюйм) при установке
давления подаваемого от регулятора воздуха.

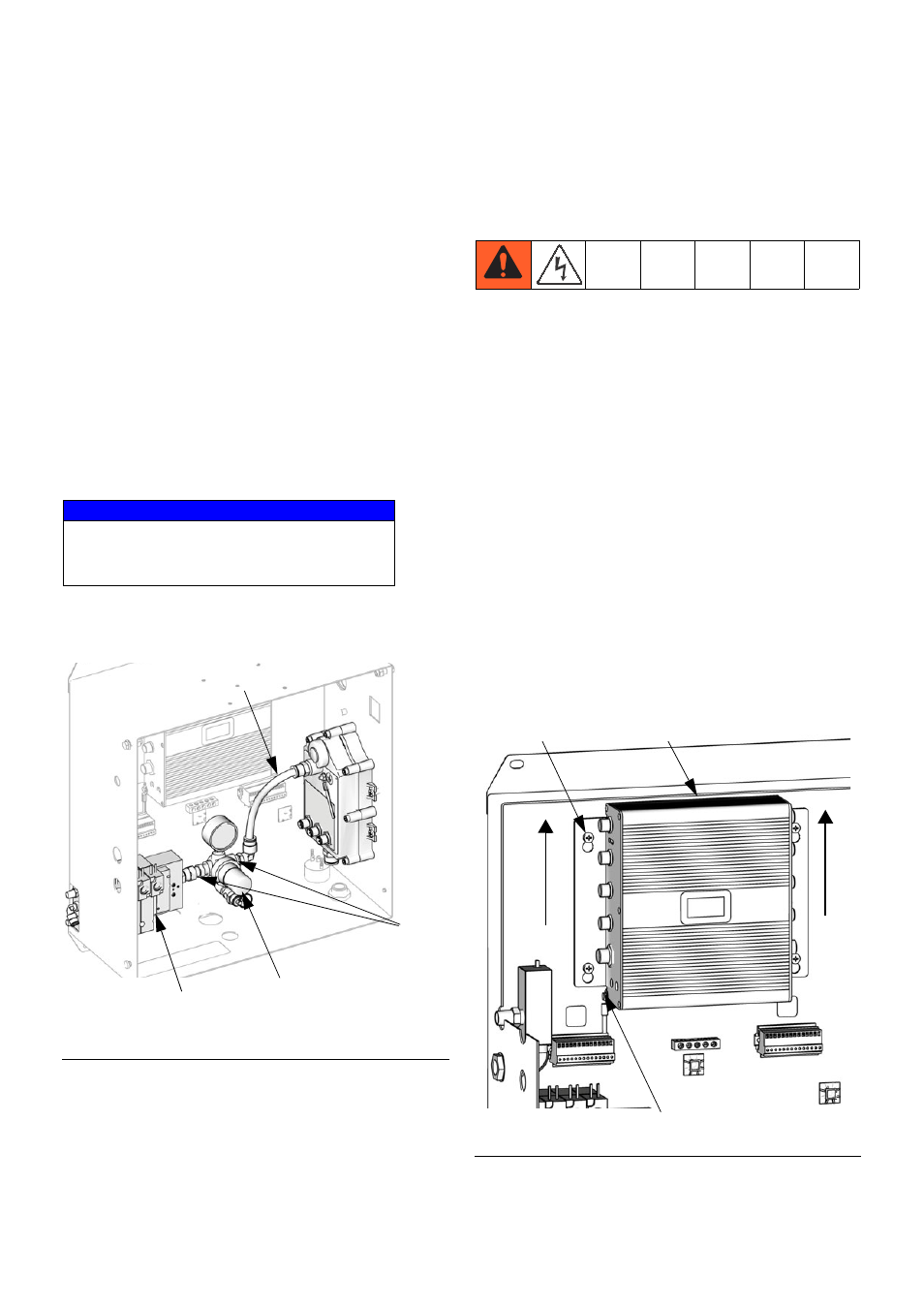

Р ИС . 10. Замена регулятора генератора
ti16456a
506
505
Соленоидный
модуль
Линия подачи воздуха
от регулятора
Р ИС . 11. Замена модуля AFCM
303 302
ti16452a GS
