Техническое обслуживание
26
3A1688F
Восстановление коллектора
дозировочного клапана
Закажите комплект 24H254 (см. стр. 49). Используйте
все детали комплекта.
1.
Следуйте шагам 1—5 раздела Снятие дозировочных
клапанных блоков, стр. 25.
2.
Снимите фитинг (710) и уплотнительное кольцо (708).
3.
Извлеките дозировочный клапан (705),
затем извлеките седло (703) и уплотнительные
кольца (702 и 704) с каждой из сторон каждого
коллектора (701, 706).
4.
Трехцветные конфигурации. Извлеките
прокладку (707) и уплотнительные кольца
(708 и 709), установленные между двумя
коллекторами (706).
5.
Трехцветные конфигурации. Установите новое
уплотнительное кольцо (708) на фитинг (710).
Установите фитинг с нижней части коллектора
трехцветной конфигурации (701).
ПРИМЕЧАНИЕ. Ослабьте натяжение пружины перед
установкой клапана (705) в коллектор (701 или 706).
6.
Установите малое уплотнительное кольцо (702),
фиксатор седла (703) и большое уплотнительное
кольцо (704) в коллектор, затем установите в него
клапан (705). Момент затяжки при фиксации:
47—54 Н•м (35—40 футо-фунтов). Повторите шаг
для каждого из клапанов.
7.
Трехцветные конфигурации. Установите новое
уплотнительное кольцо (708) на прокладку (707).
Установите новое уплотнительное кольцо (709)
с нижней части коллектора одноцветной
конфигурации (706). Выровняйте коллекторы
(701 и 706) по краям. Установите четыре болта (711).
Момент затяжки при фиксации: 11—14 Н•м
(8—10 футо-фунтов).
8.
Установите обратно каждый из клапанных
блоков (4, 108 при наличии) с помощью болтов (52)
и шайб (53).
9.
Подсоедините на место линии подачи жидкости.
См. Р
10. Подсоедините на место воздухопроводы. См. схему
пневматики системы, стр. 52—53. См. также раздел
Схемы прокладки труб, стр. 36 для конфигураций
с насосами или стр. 41 для конфигураций
с расходомерами.

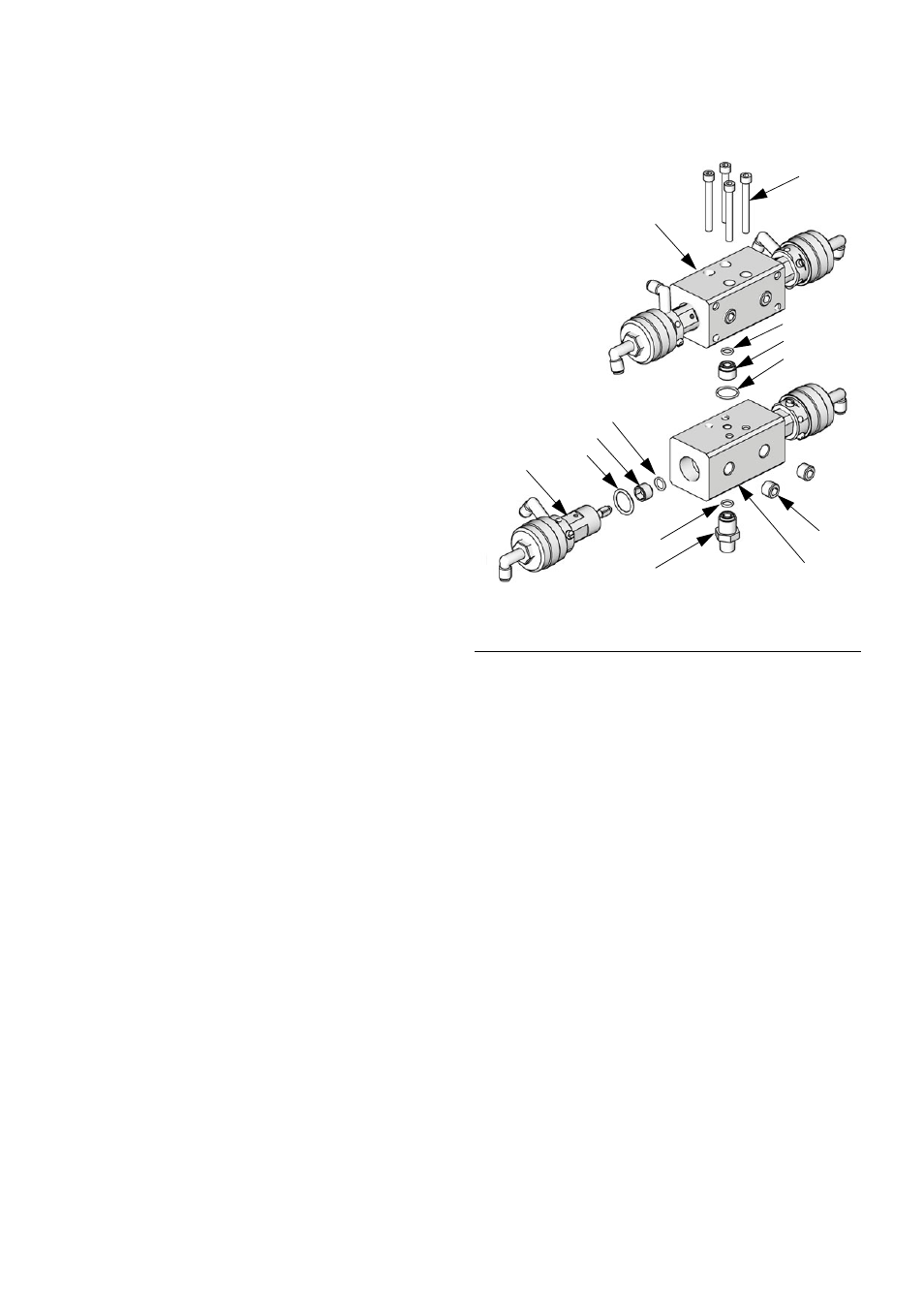

Р
ИС
. 23. Восстановление дозировочных
клапанных блоков
701
702
703
704
705
706
708
707
709
708
710
711
712
ti16302a
