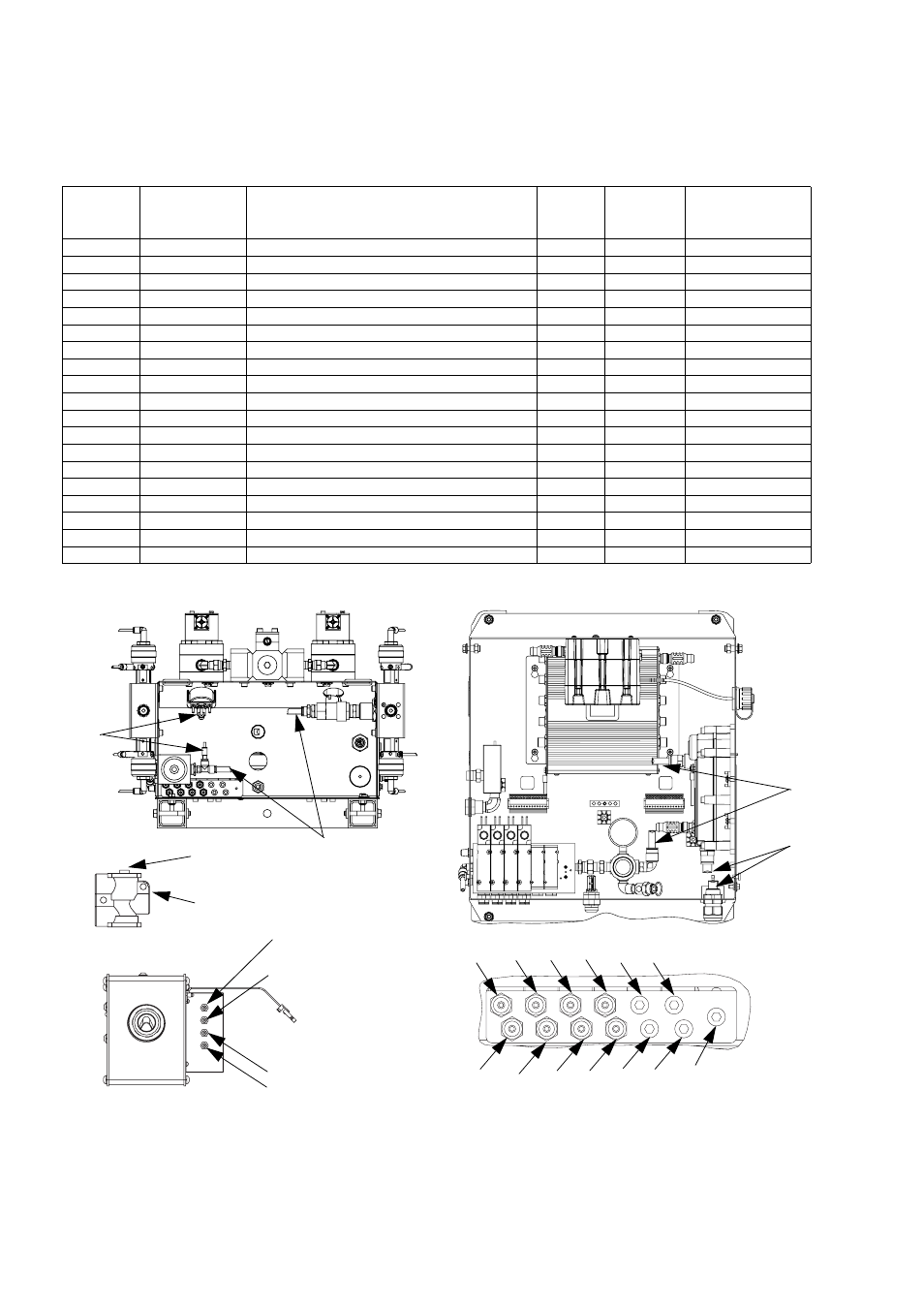

Схема прокладки труб, модели с расходомерами
24F080—24F087

*

Только для искробезопасных моделей.

Тип

Цвет

Описание

Начальн
ая точка

Конечная
точка

Наружный
диаметр трубы
мм (дюймы)

Воздух

Зеленый

Клапан подачи растворителя A открыт

1G

1G

4,0 (0,156)

Воздух

Зеленый

Дозировочный клапан A1 открыт

2G

2G

4,0 (0,156)

Воздух

Зеленый

Клапан подачи растворителя B открыт

3G

3G

4,0 (0,156)

Воздух

Зеленый

Дозировочный клапан B открыт

4G

4G

4,0 (0,156)

Воздух

Зеленый

Дозировочный клапан A2 открыт

5G

5G

4,0 (0,156)

Воздух

Зеленый

Дозировочный клапан A3 открыт

6G

6G

4,0 (0,156)

Воздух

Красный

Клапан подачи растворителя A закрыт

1R

1R

4,0 (0,156)

Воздух

Красный

Дозировочный клапан A1 закрыт

2R

2R

4,0 (0,156)

Воздух

Красный

Клапан подачи растворителя B закрыт

3R

3R

4,0 (0,156)

Воздух

Красный

Дозировочный клапан B закрыт

4R

4R

4,0 (0,156)

Воздух

Красный

Дозировочный клапан A2 закрыт

5R

5R

4,0 (0,156)

Воздух

Красный

Дозировочный клапан A3 закрыт

6R

6R

4,0 (0,156)

Воздух

-----

От главного воздухопровода на манометр

A1

A1

4,0 (0,156)

Воздух

Естественный Подача воздуха на модуль соленоидов

A2

A2

6,3 (0,25)

Воздух

Естественный От главного воздухопровода на фильтр

A3

A3

6,3 (0,25)

Жидкость -----

От клапанного блока A на расходомер A

A4

A4

9,5 (0,375)

Жидкость -----

От клапанного блока B на расходомер B

A5

A5

9,5 (0,375)

Воздух

Черный

Отводящий воздухопровод генератора*

A6

A6

12,7 (0,5)

Воздух

Естественный От пневморегулятора на генератор*

A7

A7

9,5 (0,375)

GFB1-A

GFB1-C
GFB1-S

GFB1-S

ATOM-1

1R

2R

3R

4R

5R

6R

1G

2G

3G

4G

5G 6G

GFB1-C

A7*

A6*

*

Искробезопас-

ные модели

ti16771a

ti13863a

ti13861a

ti16770a

A1

A3

ti16773a

GFB1-P
(линия подачи
сжатого воздуха)
