Техническое обслуживание
3A1688F 19
Замена блока аварийной
сигнализации
1. Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13. Отсоедините главную
линию подачи питания.
2. Откройте крышку блока управления.
3. Отсоедините провода, идущие от блока аварийной
сигнализации (311).
4. Отвинтите гайку крепления блока, чтобы снять его.
5. Установите новый блок аварийной сигнализации.
Подсоедините идущие от блока провода на место.
6. Закройте блок управления и восстановите
подачу питания.
Замена модуля дисплея
1. Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13.
2. Модуль дисплея (63) при установке плотно
защелкивается в монтажном кронштейне (49).
Чтобы снять модуль, приподнимите переднюю
часть кронштейна и одновременно потяните
модуль дисплея на себя.
3. Отсоедините CAN-кабель (64).
4. Установите новый модуль дисплея на место.
5. Подсоедините CAN-кабель (64) обратно (см. рис.).
6. Следуйте инструкциям руководства 3A1244,
чтобы обновить ПО нового модуля дисплея.

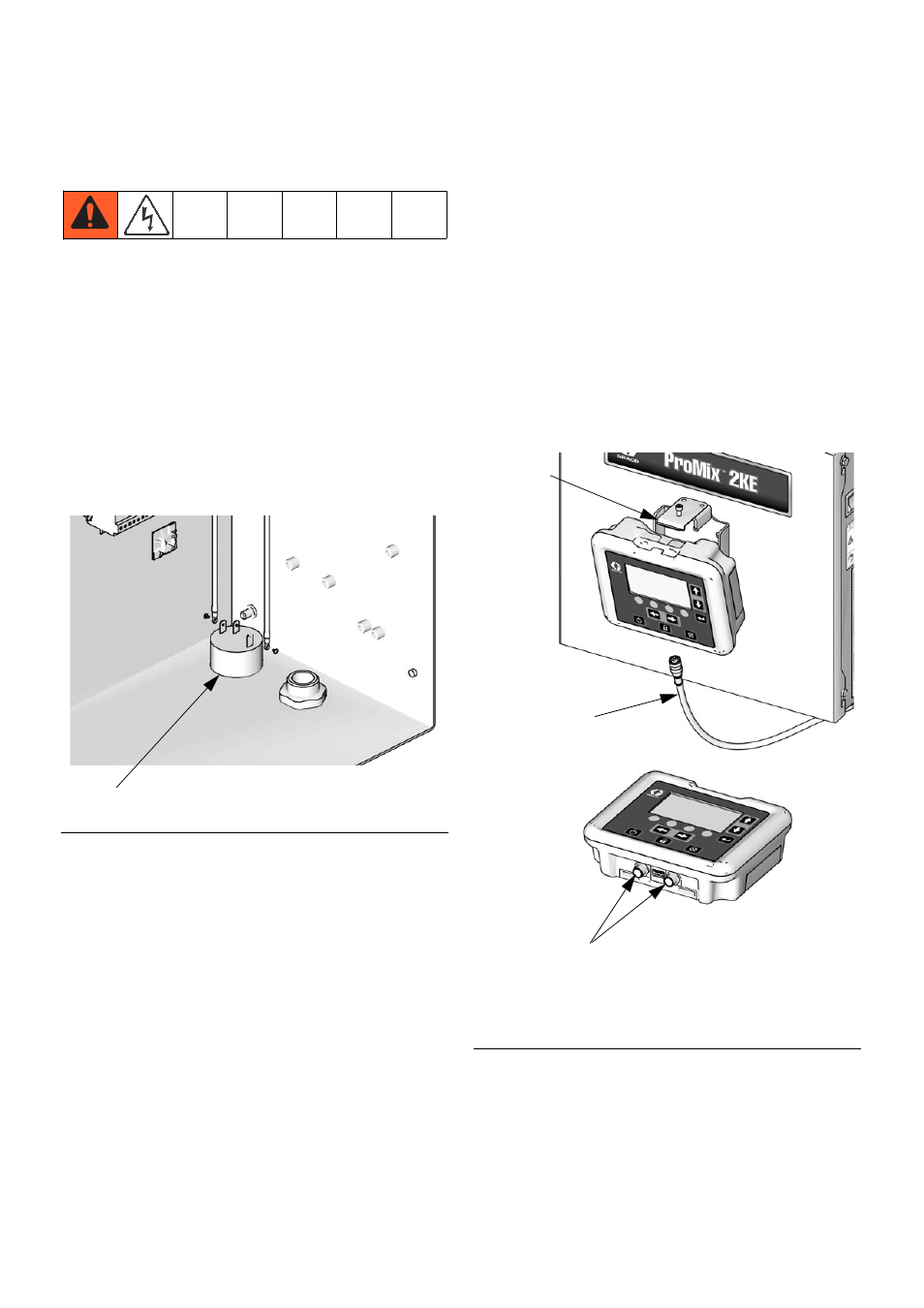

Р ИС . 12. Замена блока аварийной сигнализации
311
ti16453a
Р ИС . 13. Замена модуля дисплея
Припод-
нимите
здесь.
Подсоедините кабель (64)
сюда (в любой из портов).
J6
ti16672a
ti16604a
64
