Техническое обслуживание
24
3A1688F
Замена шарового клапана
1.
См. Снятие панели работы с воздухом
и жидкостью, стр. 23.
2.
Отвинтите болт (106b) и снимите шайбу (106c)
со скобы на передней части панели.
3.
Снимите фитинги (113, 114, 121, 122) и шаровой
клапан (106).
4.
При необходимости установите новые фитинги
и (или) клапан вместо старых деталей.
5.
Следуйте приведенным выше шагам в обратном
порядке, чтобы установить манометры обратно.
Замена манометра(ов)
1.
См. Снятие панели работы с воздухом
и жидкостью, стр. 23.
2.
Отсоедините воздухопровод от манометра (105).
3.
Отвинтите крепежные болты (105a).
4.
Снимите фитинг (114) и манометр (105).
При необходимости замените их.
5.
Следуйте приведенным выше шагам в обратном
порядке, чтобы установить манометры обратно.

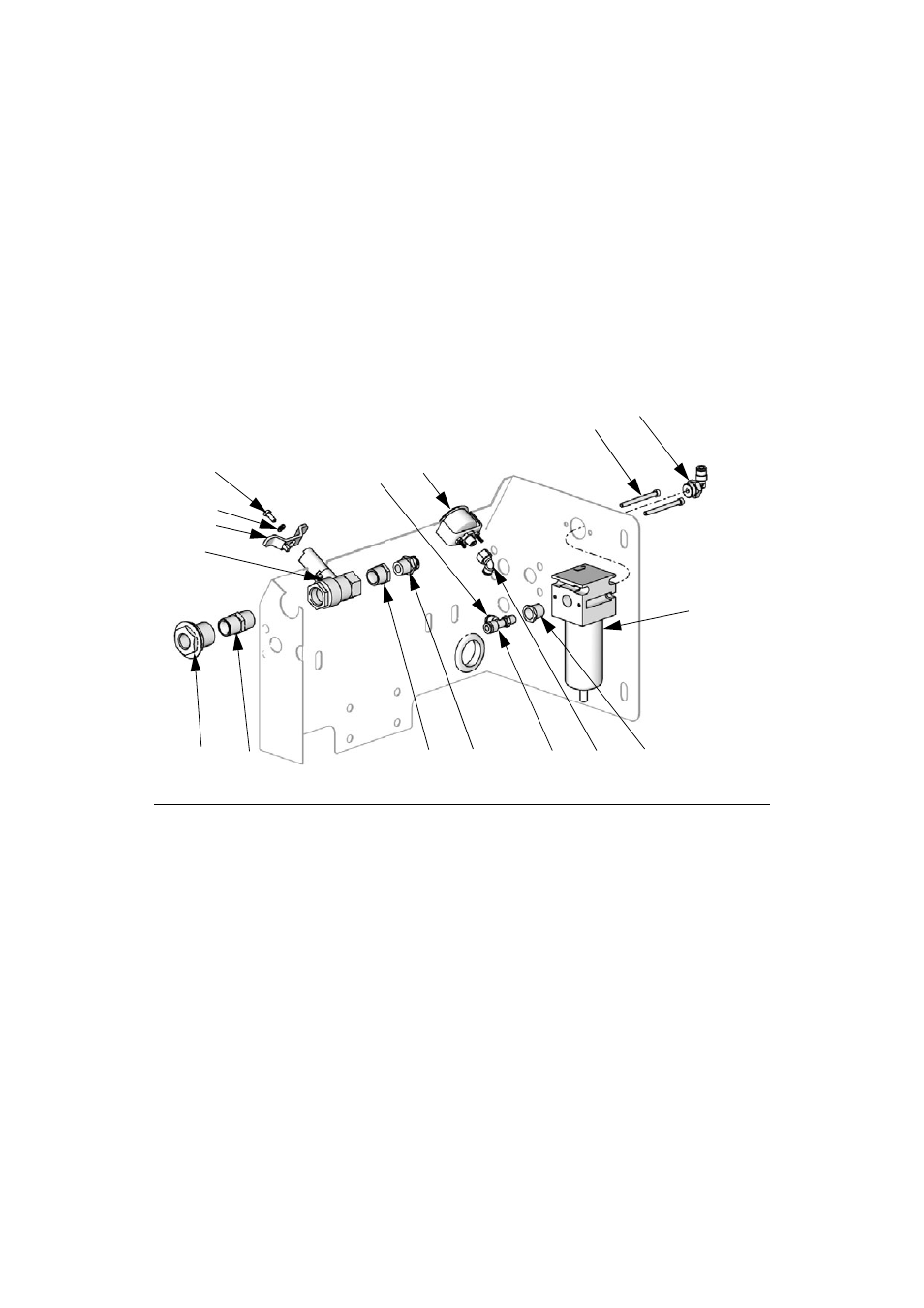

Р
ИС
. 20. Элементы пневмоуправления, конфигурация с расходомерами
105
209
112
114
113
122
121
120
106
ti16298a
116
114
115
117
106a
106c
106b
