Техническое обслуживание
3A1688F
17
Узел питания от генератора
и турбина генератора
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13. Отсоедините главный
воздухопровод.
2.
Откройте крышку блока управления.
3.
. 9. Отсоедините исходящие соединения
кабеля питания от модуля генератора (501).
Отсоедините провод заземления (G) от клеммы
заземления блока управления (T).
4.
Отсоедините кабели подачи питания от
усовершенствованного модуля управления
подачей жидкости, USB-модуля и модуля дисплея.
5.
Отсоедините от модуля генератора линию подачи
воздуха от регулятора и отводящий воздухопровод.
6.
Вывинтите четыре болта (509) из креплений,
чтобы извлечь генератор из блока управления.
7.
Отвинтите семь болтов (501h), чтобы снять верхнюю
часть корпуса генератора.
8.
При необходимости замените турбину (501d). Слегка
смажьте уплотнительное кольцо турбины, чтобы
облегчить обратную сборку корпуса генератора.
9.
Следуйте приведенным выше шагам
в обратном порядке, чтобы восстановить узел
«регулятор-генератор» и подсоединить на свои
места кабели питания и воздухопроводы.
Р
ИС

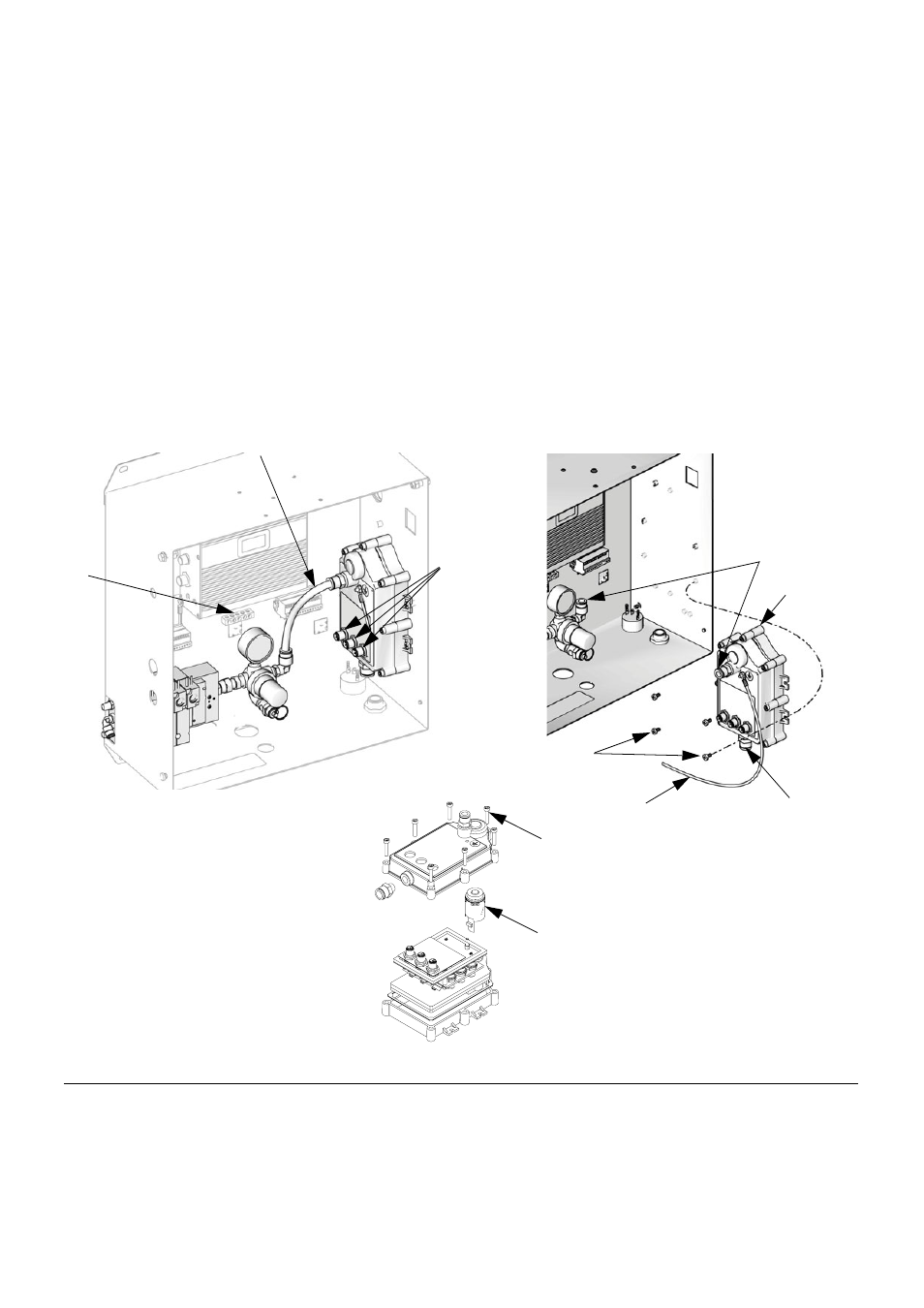

. 9. Демонтаж модуля генератора (и турбины)
501
Отсоединении
линии подачи
Отсоединение
отводящего
воздухопровода
509
G
T
Кабельные
разъемы
Линия подачи воздуха от регулятора
501h
501d
ti16456a
ti16455a
