Техническое обслуживание
20 3A1688F
Замена USB-модуля
1. Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13. Отсоедините главную
линию подачи питания.
2. Откройте крышку блока управления.
3. Искроопасные конфигурации. Отсоедините
CAN-кабель модуля дисплея, CAN-кабель
усовершенствованного модуля управления
подачей жидкости и USB-кабель от USB-модуля
(340). Искробезопасные конфигурации.
Отсоедините CAN-кабель генератора
и USB-кабель от USB-модуля (340).
4. Вывинтите заземляющие болты (343) USB-модуля
и кронштейна из верхней части блока управления.
5. Вывинтите четыре крепежных болта (341) из
USB-модуля и извлеките его из блока управления.
6. Следуйте приведенным выше шагам в обратном
порядке, чтобы установить новый USB-модуль.
Искроопасные конфигурации: кабельные
соединения.
• CAN-кабель от J6 (любой из портов) модуля
дисплея к P3 USB-модуля.
• CAN-кабель от J8 усовершенствованного модуля
управления подачей жидкости к P4 USB-модуля.
• USB-кабель (345) от порта блока управления
к порту USB-модуля.
Искробезопасные конфигурации: кабельные
соединения.
• CAN-кабель от J2 модуля генератора к P3
USB-модуля.
• USB-кабель (345) от порта блока управления
к порту USB-модуля.
7. Следуйте инструкциям руководства 3A1244,
чтобы обновить ПО нового USB-модуля.
8. Закройте блок управления и восстановите
подачу питания.
Обновление ПО
Заказать комплект маркеров ПО 16D922 для обновления
программного обеспечения. С помощью руководства
3A1244 вы сможете обновить ПО любого устройства при
необходимости. Следуйте всем инструкциям и
предупреждениям руководства 3A1244, чтобы обновить
модуль дисплея, усовершенствованный модуль
управления подачей жидкости и USB-модуль (при его
использовании).
Во избежание пожара и взрыва не подсоединяйте,
не используйте для загрузки данных и не извлекайте
флэш-накопитель USB, не удалив предварительно
оборудование из опасной (взрывоопасная атмосфера)
зоны. Никогда не оставляйте флэш-накопитель USB
â USB-порте.

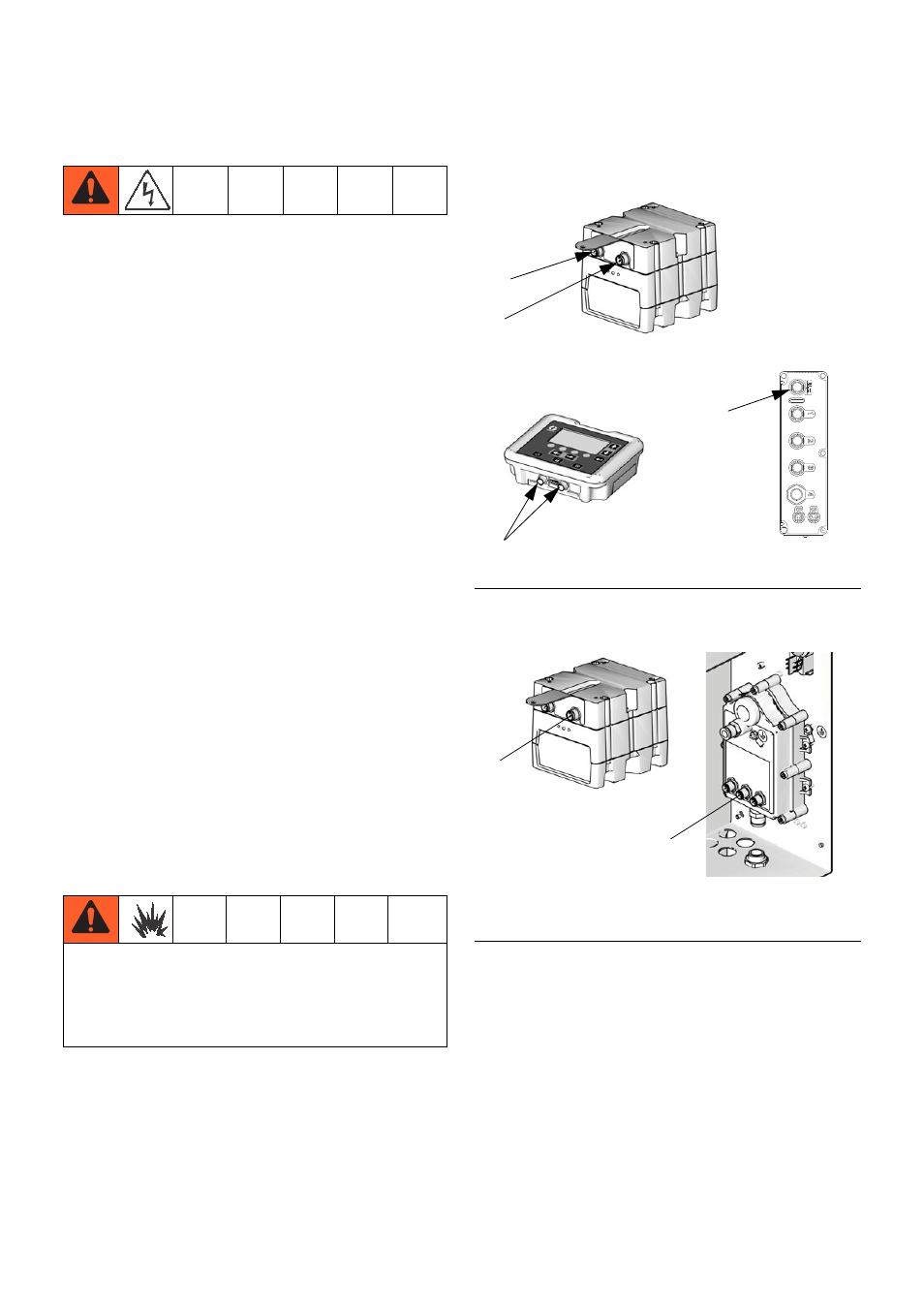

Р ИС . 14. Искроопасные конфигурации:
кабельные соединения USB-модуля
Р ИС . 15. Искробезопасные конфигурации:
кабельные соединения USB-модуля
USB-модуль
Усовершен-
ствованный
модуль
управления
подачей
жидкости
Модуль дисплея
P4
P3
J6
J8
ti16580a
ti16604a
ti16579a
P3
J2
USB-модуль Модуль генератора
ti15710a
ti16580a
