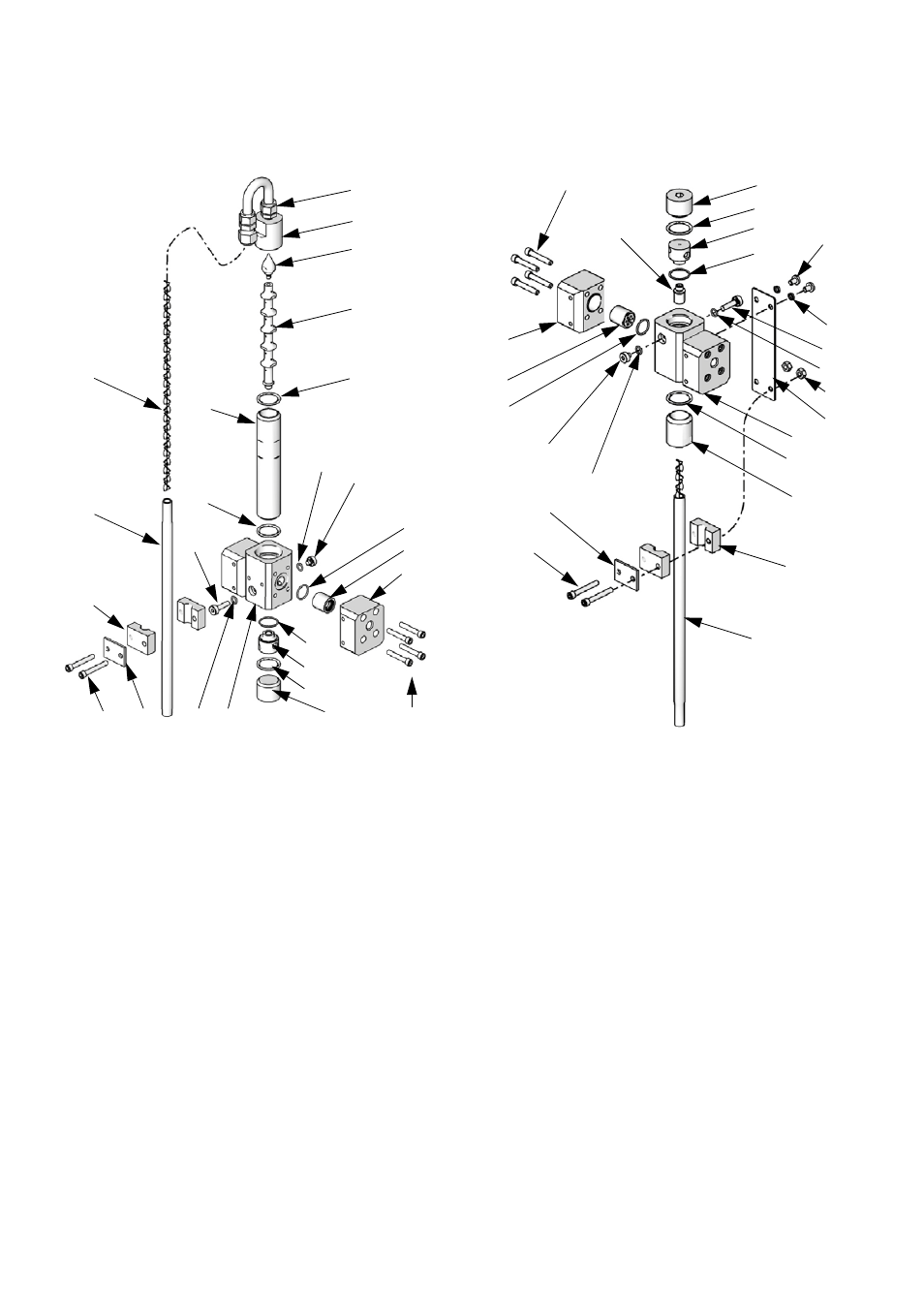

Детали
48
3A1688F
Смесительный коллектор
последовательного дозирования 262398
Смесительный коллектор
динамического дозирования 262399
Код Деталь Описание
Кол-во
601 -----
КОРПУС, коллектора интегратора
1
602 15T592 ЗАГЛУШКА, коллектора интегратора
1
603 -----
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
2
604 118823 ТРУБА, выпускная
1
605 15B588 БОЛТ, с головкой под торцевой ключ
8
606 15D430 ТРУБА, статического смесителя
1
607 118822 РАБОЧИЙ ЭЛЕМЕНТ, статического
смесителя
2
608 118830 ЗАЖИМ, корпус, трубы интегратора
1
609 118831 КРЫШКА, зажима, трубы
интегратора
1
610 101885 БОЛТ, с головкой под торцевой ключ
2
611 -----
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
3
613 15T943 ОСНОВАНИЕ, интегратора
1
614 -----
КОЛЛЕКТОР, оконечный
2
615 15T748 УПЛОТНЕНИЕ, резьбовое
1
616 15T749 УПЛОТНЕНИЕ, резьбовое
1
617 -----
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
2
618 -----
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
1
619 16D658 КЛАПАН, запорный
2
620 15V021 СМЕСИТЕЛЬ, интегратора, 50 куб.
см, включает детали 621—623
1
621 -----
КОРПУС, интегратора, 50 куб. см
1
622 -----
ГОЛОВКА, смесительная,
интегратора
1
623 -----
КРЫШКА, интегратора
1
601
602
603
604
605
606
607
608
609
610
611
613
614
615
617
618
611
619
620
621
622
623
ti16301a
611
617
616
Код Деталь Описание
Кол-во
601 -----
КОРПУС, коллектора интегратора
1
602 15T592 ЗАГЛУШКА, коллектора интегратора
1
603 -----
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
2
605 15B588 БОЛТ, с головкой под торцевой ключ
8
606 15D430 ТРУБА, статического смесителя
1
607 118822 РАБОЧИЙ ЭЛЕМЕНТ,
статического смесителя
2
611 -----
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
3
613 15T943 ОСНОВАНИЕ, интегратора
1
614 -----
КОЛЛЕКТОР, оконечный
2
615 15T748 УПЛОТНЕНИЕ, резьбовое
1
616 15T749 УПЛОТНЕНИЕ, резьбовое
1
617 -----
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
2
618 -----
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
1
619 16D658 КЛАПАН, запорный
2
624 15U955 НАСАДКА, для впрыска, 0 куб. см,
включает деталь 625
1
625 -----
ОГРАНИЧИТЕЛЬ, впрыска, 0,070
1
626 16G872 КРОНШТЕЙН, монтажный
1
627 105510 ШАЙБА, стопорная
2
628 100609 БОЛТ, под отвертку,
со скругленной головкой
2
629 118830 ЗАЖИМ
2
630 118831 КРЫШКА, зажима
1
631 101885 БОЛТ, с головкой под торцевой ключ
2
632 112223 ГАЙКА, шестигранная
2
ti16327a
601
602
611
613
618
625
619
603
611
624
614
605
615
617
616
617
606
629
630
631
632
627
628
626
