Детали
3A1688F 39

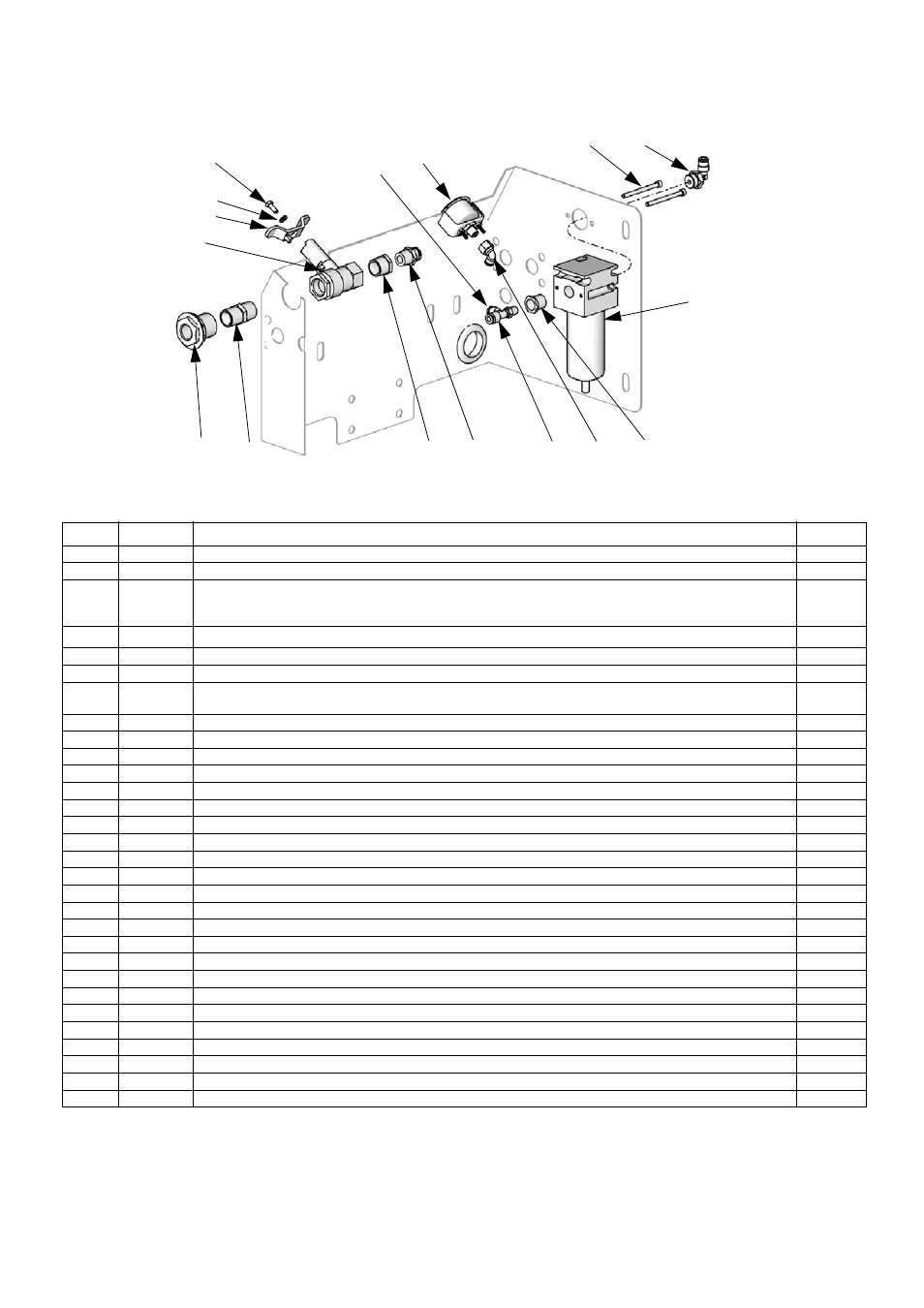

Модели с расходомерами 24F080—24F087
Код Деталь Описание Кол-во
1 ----- РАМА, расходомера 1
2 ----- БЛОК УПРАВЛЕНИЯ, см. стр. 43, коды 301-339 1
4 ----- КЛАПАННЫЙ, блок, «1 цвет — 1 растворитель»; см. стр. 49, коды 702—706, 708 и 710
Одноцветные модели
Трехцветные модели 2
1
8 ----- БОЛТ, под отвертку, с головкой с шестигранным ,
с фланцем,
5/16-18 x 2.25” 4
9 112547 БОЛТ, с буртиком, с шестигранной головкой 4
10 109478 ГАЙКА 4
13 262398 СМЕСИТЕЛЬНЫЙ КОЛЛЕКТОР, последовательного дозирования, см. стр. 48,
коды 601-623 1
27 ----- USB-МОДУЛЬ, см. стр. 44, коды 340-347
35 117356 КЛАПАН, соленоидный (трехцветные модели; см. стр. 43) 2
37 206966 ШЛАНГ, спаренный, 45,7 см (1,5 фута) 2
38 114339 ФИТИНГ, соединительный, вертлюжный, 1/4 npt, нерж. сталь 4
39 277853 КРОНШТЕЙН, монтажный, для модуля дисплея 1
40 ▲ 15X214 НАКЛЕЙКА, предупредительная, о работе с USB (не показана) 1
47 15T632 КОМПЛЕКТ, реле потока воздуха, см. стр. 50, коды 900-904 1 или 2
52 C19798 БОЛТ, с головкой под торцевой ключ 12
53 100527 ШАЙБА, плоская 12
57 120685 ИЗОЛЯЦИОННАЯ ВТУЛКА 2
58 115313 ЗАГЛУШКА, для труб 2
63 16E883 МОДУЛЬ, дисплея 1
64 123278 CAN-КАБЕЛЬ, искробезопасный, желтый, ст. штырь x инв. гнездо 1
66 ----- УЗЕЛ ПИТАНИЯ ОТ ЭЛЕКТРОСЕТИ, модели 24F080—24F083, см. стр. 45, коды 401-411 1
67 ----- УЗЕЛ ПИТАНИЯ ОТ ГЕНЕРАТОРА, модели 24F084—24F087, см. стр. 46, коды 501-517 1
68 ▲ 15W776 НАКЛЕЙКА, предупредительная 1
82 111307 ШАЙБА, поставляется отдельно, для модуля дисплея 2
83 121224 БОЛТ, поставляется отдельно, для модуля дисплея 2
87 16F793 КАРТОЧКА, с аварийными сигналами и пиктограммами (не показана) 1
90 16G607 ВТУЛКА, для разгрузки натяжения кабеля 1
101 ----- КОЖУХ, узла работы с жидкостью 1
102 114342 КОЛЕНО, 1/4-18 npsm 2
103 289813 РАСХОДОМЕР, G3000 2
105
209
112
114 113 122 121
120
106
ti16298a 116 114 115
117
106a
106c
106b
