Техническое обслуживание
3A1688F 25
Элементы управления
подачей жидкости
Снятие дозировочных
клапанных блоков
1. Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 13.
2. Конфигурации с расходомерами. См. Снятие
панели работы с воздухом и жидкостью, стр. 23.
3. Конфигурации с насосами. Отделите от
клапанного блока впускной шланг для жидкости (37)
с внутренней стороны панели. Снимите датчик
давления выпускного потока жидкости (6).
Отсоедините переходник подачи жидкости (5)
от дозировочных клапанных блоков (4, 108 для
трехцветной конфигурации). Отсоедините выпускные
линии подачи жидкости от фитинга (710).
Отсоедините шланг подачи растворителя
от впускного отверстия.
4. Конфигурации с расходомерами. Отсоедините
впускные линии подачи жидкости от клапанных
блоков. См. Р
ИС . 22.
5. Чтобы снять каждый из клапанных блоков (4, 108 для
трехцветной конфигурации), отвинтите четыре болта
(52) и снимите четыре шайбы (53) с внутренней
стороны панели.
6. Трехцветная конфигурация. Вывинтите четыре
болта (711) из верхней части клапанного блока.
Разделите коллекторы (701 и 706).
7. Замена седла(ел). Чтобы заменить седло одного
из клапанов, закажите комплект 16A560 (см. стр. 49).
Извлеките дозировочный клапан (705) из коллектора
(701 или 706), затем извлеките седло (703)
и уплотнительные кольца (702 и 704), установив
вместо них новые детали.
8. Обслуживание дозировочного клапана. Закажите
комплект 15U933 (см. стр. 49). Следуйте всем
инструкциям и предупреждениям руководства
312782 при восстановлении дозировочного клапана.
9. Восстановление коллектора клапана. Для
проведения полного технического обслуживания
клапанного блока (одноцветной или трехцветной
конфигурации) закажите комплект 24H254
(см. стр. 49). Следуйте указаниям Восстановление
коллектора дозировочного клапана, стр. 26.

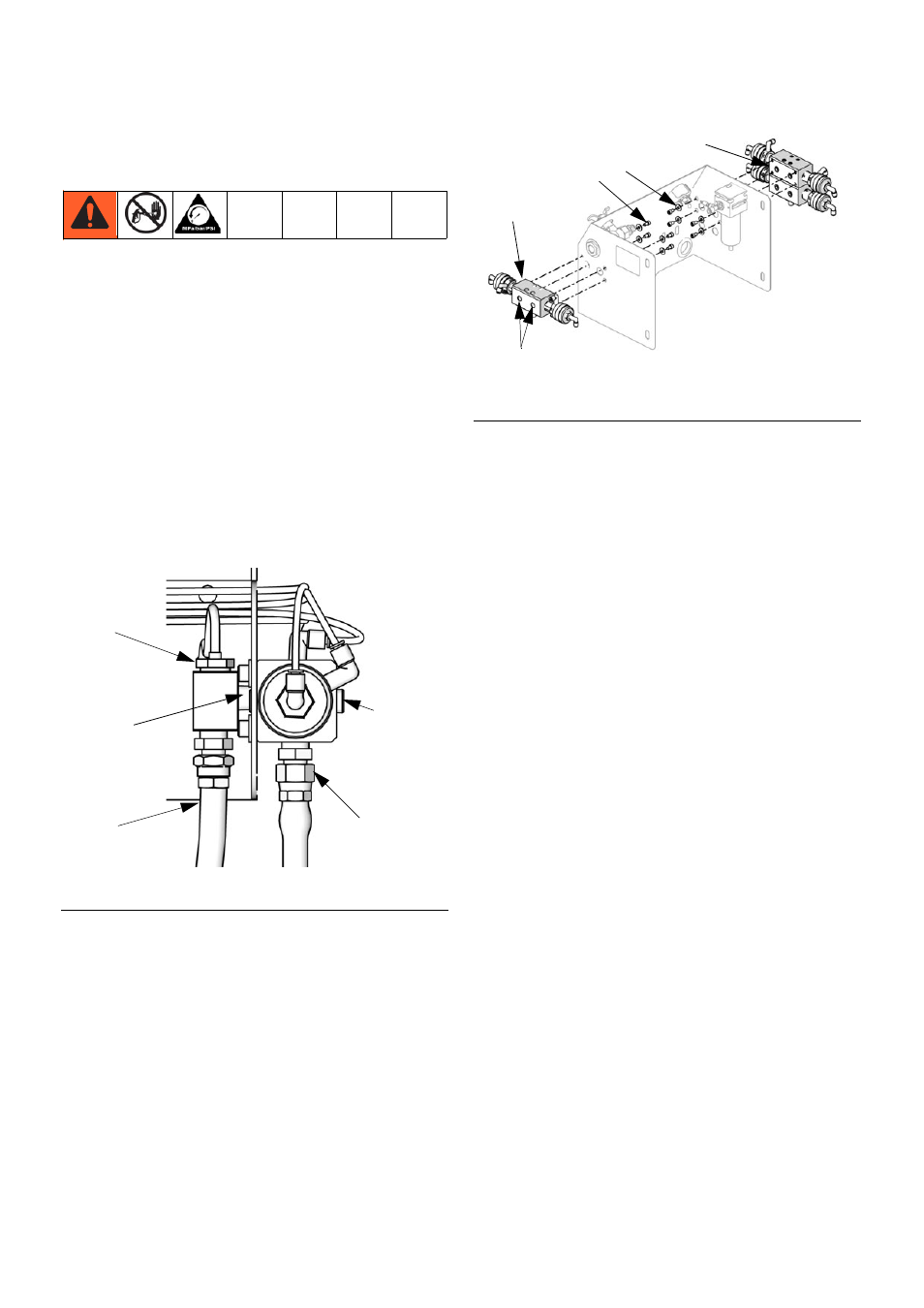

Р ИС . 21. Отсоединение линий подачи жидкости
ti16675a
710
37
6
5 Впускное
отверстие для
растворителя
Р ИС . 22. Снятие клапанных блоков
52
53
4
108
ti16674a
Впускные отверстия для жидкости,
конфигурация с расходомерами.
