Идентификация компонентов
8
Ремонт - детали

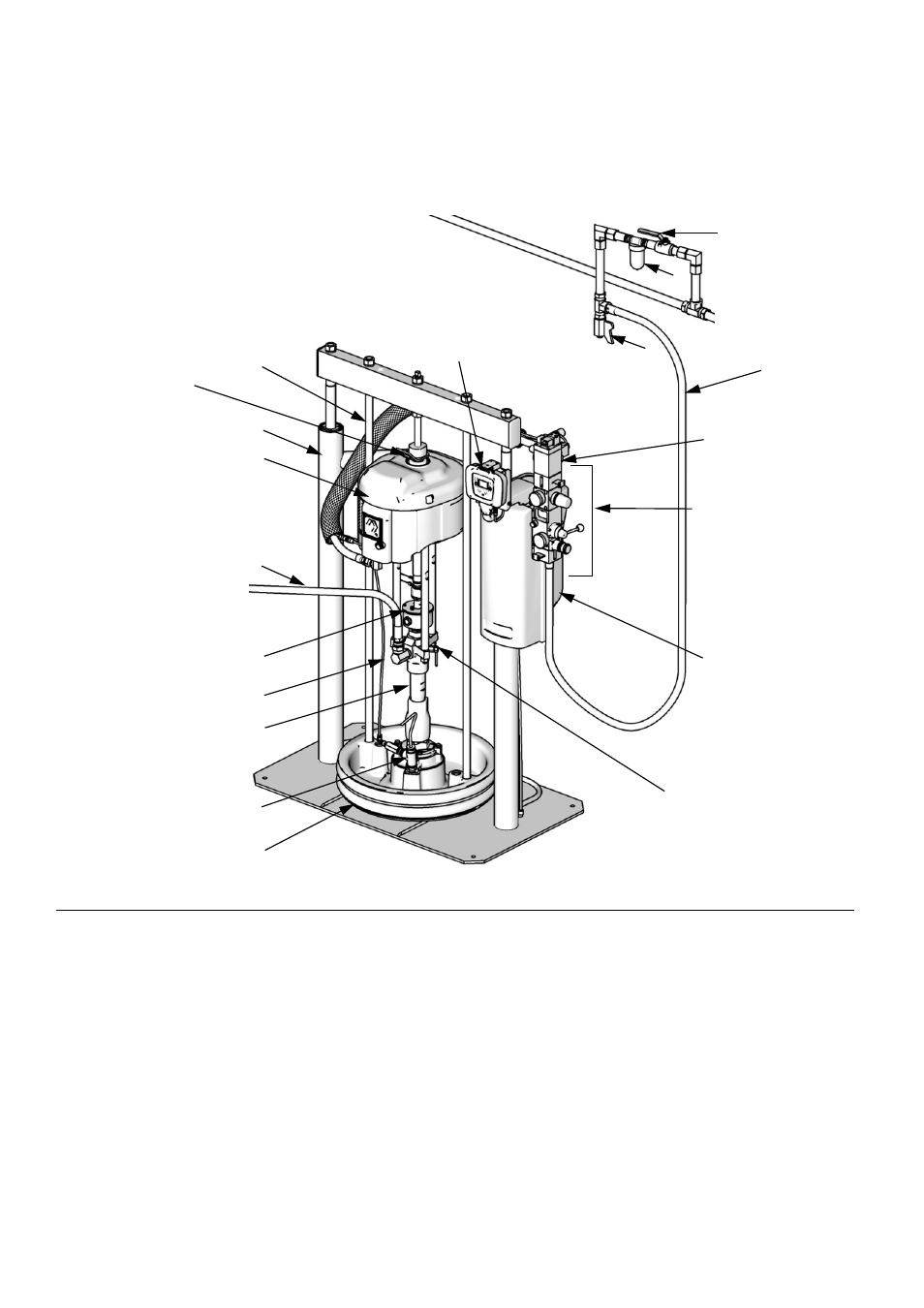

Идентификация компонентов
D200 3" è D200s 6,5" двухпостовой
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
A
Узел плунжера
B
Пневматический двигатель
C
Поршневой насос Check-Mate
D
Опора
F
Дистанционный блок DataTrak (системы с одним
поршнем) или модуль дисплея (тандемные системы)
G
Р
ИС
. 2Встроенные пневматические элементы
управления (см. Рис. 2)
H
Подъемное кольцо
J
Выпускное отверстие опорной емкости
K
Блок питания (под кожухом)
M
Линия подачи продувочного воздуха
N
Подъемная штанга опорной емкости
P
Спускной клапан насоса
R
Прилагаемая смачиваемая крышка
S
Трубопровод для жидкости (не входит в комплект
поставки)
T
Воздуховод (не входит в комплект поставки)
U
Спускной клапан воздуховода (не входит в комплект
поставки)
V
Воздушный фильтр (не входит в комплект поставки)
W
Запорный клапан воздухопровода (не поставляется)
X
Соленоид пневмодвигателя
Р
ИС
. 1
T
D
W
V
J
G
K
E
U
M
N
S
Представлена
A
B
R
C
P
X
TI10430a
H
(Примечание: Не
используйте подъмое
кольцо двигателя для
подъема всей системы.
модель CM14BA
