Ремонт
28
Ремонт - детали
Штоки двухпостового 3" плунжера D30
Всегда выполняйте техническое обслуживание
обоих цилиндров одновременно. При выполнении
технического обслуживания подъемной штанги,
всегда устанавливайте новые уплотнительные
кольца на уплотнение штока поршня и плунжер.
1.
Сбросьте давление в системе и давление
плунжера.
2.
Установите плунжер в крайнее нижнее
положение.
3.
Удалите два болта (703) и стопорные шайбы
(702) с соединительных штоков (701). 42См.
иллюстрации деталей на стр. 42.
4.
Снимите весь насосный агрегат, включая
монтажную пластину (710), с соединительных
штоков (701). Закрепите узел насоса, чтобы
насос и опорная емкость не упали.
Разборка направляющей втулки
1.
Захватите стопорное кольцо спирали (802)
плоскогубцами и поворачивая, извлеките его из
канавки.
2.
Сдвиньте направляющую втулку со штока
поршня и соединительного штока (701).
3.
Проверьте направляющую втулку. Замените ее
в случае обнаружения повреждений или износа.
4.
Извлеките два уплотнительных кольца изнутри
(818) и снаружи (804) направляющей втулки
(801). Установите новые уплотнительные
кольца (818, 804).
5.
Нанесите на уплотнительные кольца смазку для
уплотнительных колец.
Сборка направляющей втулки
6.
Сдвиньте направляющую втулку (801) обратно
на соединительный шток (701) и шток поршня
(805).
7.
Установите новое стопорное кольцо спирали
(802), проталкивая его в канавку. Чтобы
обеспечить правильную посадку, пошевелите
его из стороны в сторону.
8.
Кольцо (802) полностью установлено, если
выступ кольца направлен к середине плунжера
и является единственной деталью стопорного
кольца пружины, остающейся над
направляющей втулкой (801).
9.
Для выполнения технического обслуживания
деталей другой подъемной штанги выполните
шаги 1-8.
10. Удалите монтажную пластину (710) и
установите гайки (703) и стопорные шайбы
(702). ¥Затяните с моментом 40 футо-фунтов
(54 Н•м).
Разборка поршня подъемной штанги
1.
Снимите направляющую втулку.
2.
Завинтите болт 3/4 дюйма-10 x 1,5 дюйма (не
входит в комплект поставки) в верхнюю часть
соединительного штока (701).
3.
Захватите болт и осторожно вытяните шток
поршня (805) вертикально из цилиндра.
4.
Положите шток поршня (805) на стол или
другую рабочую поверхность.
5.
Удалите гайку (828), шайбу (827), поршень (807),
амортизатор (817) и два уплотнительных кольца
(804, 808). Р
ИС
. 35См. Рис.35.
6.
Проверьте детали на наличие износа или
повреждений. При необходимости, замените их.

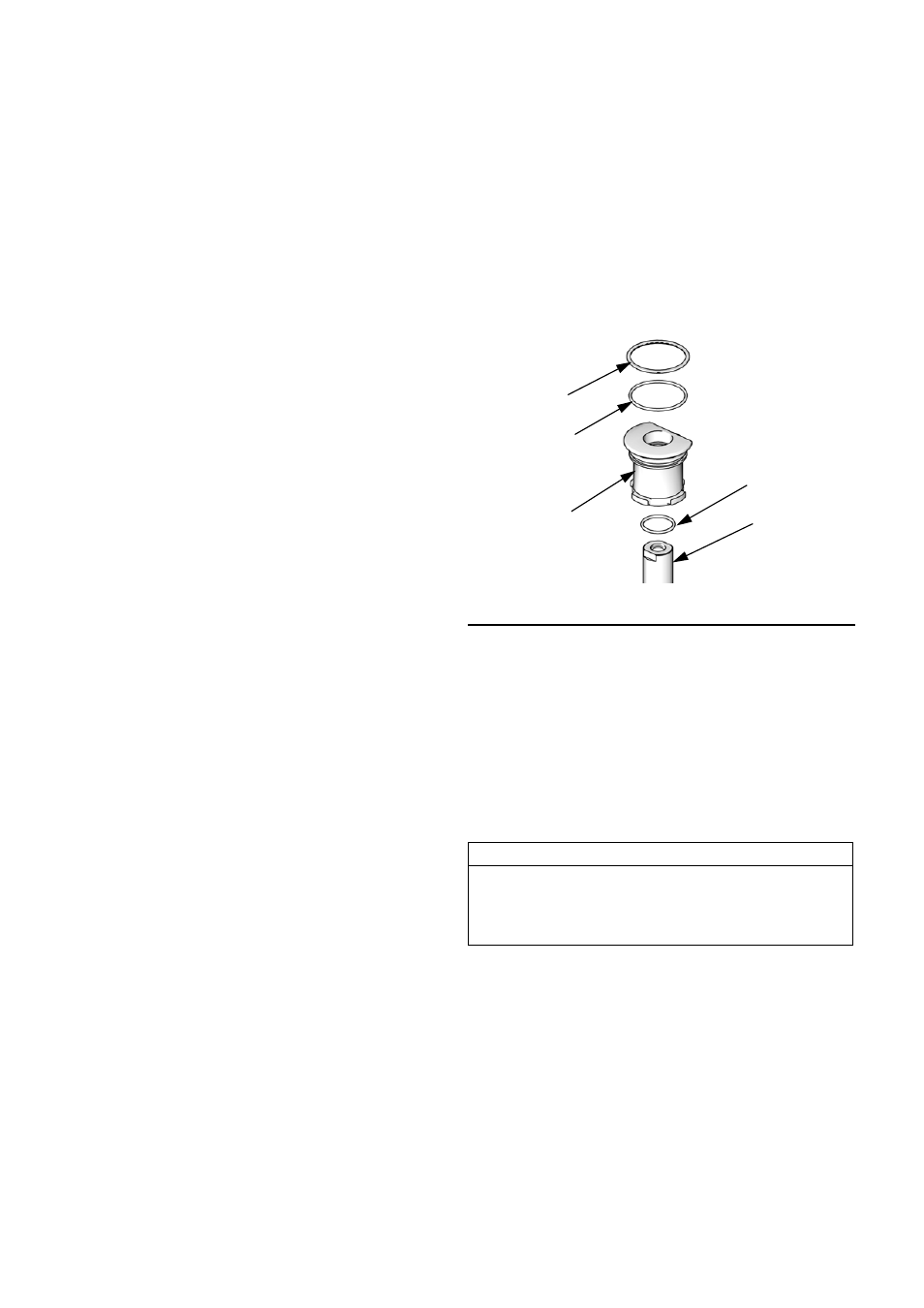

Р
ИС
. 34: Направляющая втулка короткого
двухпостового плунжера
Внимание
Не наклоняйте шток поршня в одну сторону при
его удалении с основания или при установке.
Такое движение может привести к повреждению
поршня или внутренней поверхности цилиндра.
TI10726A
701
818
801
804
802
