Принадлежности
Ремонт - детали
49
Принадлежности
DataTrakÊîìïëåêò принадлежностей 255705, 255704, 255757,
255758
Общие детали
Перечисленные ниже детали являются общими для
всех DataTrak комплектов принадлежностей.
Отличающиеся детали приводятся в таблице на
следующей странице.
▲
Запасные наклейки с символами опасности и
предупреждениями, бирки и карточки
предоставляются бесплатно.

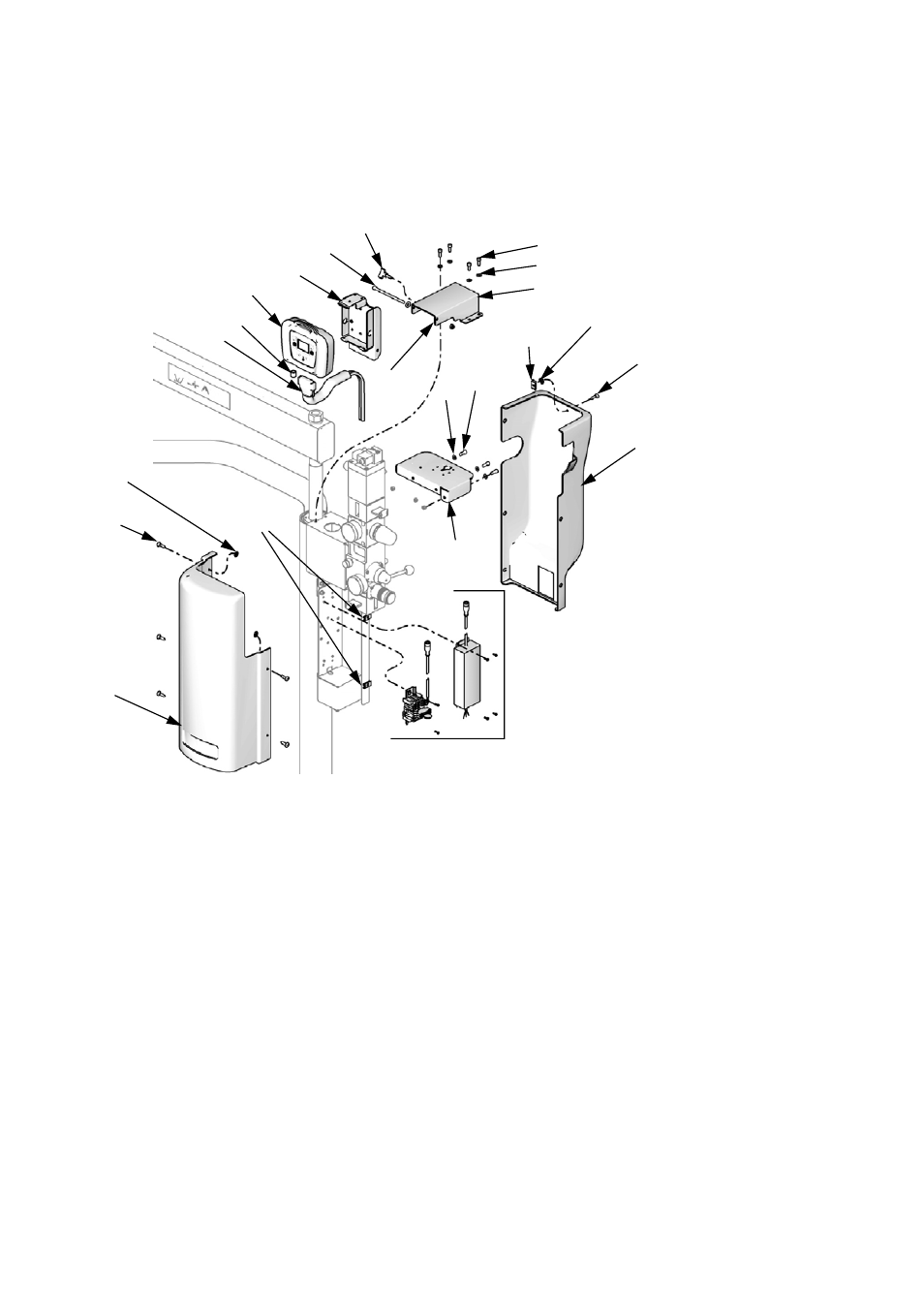

TI10768A
506
507
508
504
503
503
504
505
502
501
511
501
502
517
512
510
513,516
505
514
518
515
Источники питания 24 В пост. тока и 100-
См. иллюстрацию деталей на стр. 37.
Поз. ¹ Деталь ¹ Описание
Кол-во
501
100016
ШАЙБА, стопорная
5
502
101682
ВИНТ, крышка, с головкой под
торцевой ключ
5
503
121202
ВИНТ, невыпадающий, со шлицем
6
504
114144
ДЕРЖАТЕЛЬ, наружный диаметр
0,62, нерж. сталь
6
505
121204
ЗАЖИМ, П-образная гайка
6
508
КРОНШТЕЙН, сигнальная стойка
1
509
121226
КАБЕЛЬ, конт.,
гнездовой/штыревой разъем, 0,4M
1
510
255415
ПОДВЕСКА, datatrak, плунжер для
температуры окружающей среды
1
511
КРОНШТЕЙН, шарнир подвески
1
512
КРОНШТЕЙН, монтажный, в сборе
1
513
121250
ВИНТ, крышка, с головкой под
торцевой ключ, 1/4-20 UNC 4,25
1
514
102040
ГАЙКА, стопорная, шестигранная
1
515
15M576
ЖГУТ, DataTrak, плунжер для
температуры окружающей среды
1
516
110755
ШАЙБА
1
517
121253
РУКОЯТКА, регулировка дисплея,
комплекты плунжера
1
518
121262
КРЫШКА, винил, 0,437 внутр.
диаметр X 0,5
1
519
ЯРЛЫК, интеллектуальное
управление насосом
1
520
121235
СОЛЕНОИД, пневмодвигатель,
блоки плунжера
1
521
15M812
НАКЛЕЙКА
1
522
121255
ВИНТ, потайной, 6-32 x 0,38
6
523
КОЖУХ, источник питания
1
531
▲ 189285
ЯРЛЫК, предупреждающий,
горячая поверхность
1
537
▲ 196548
ЯРЛЫК, предупреждающий,
электричество
1
538
▲ 15J074
ЯРЛЫК, предупреждающий,
раздавливание и защемление
2
Поз. ¹ Деталь ¹ Описание
Кол-во
