Детали
40 Ремонт - детали

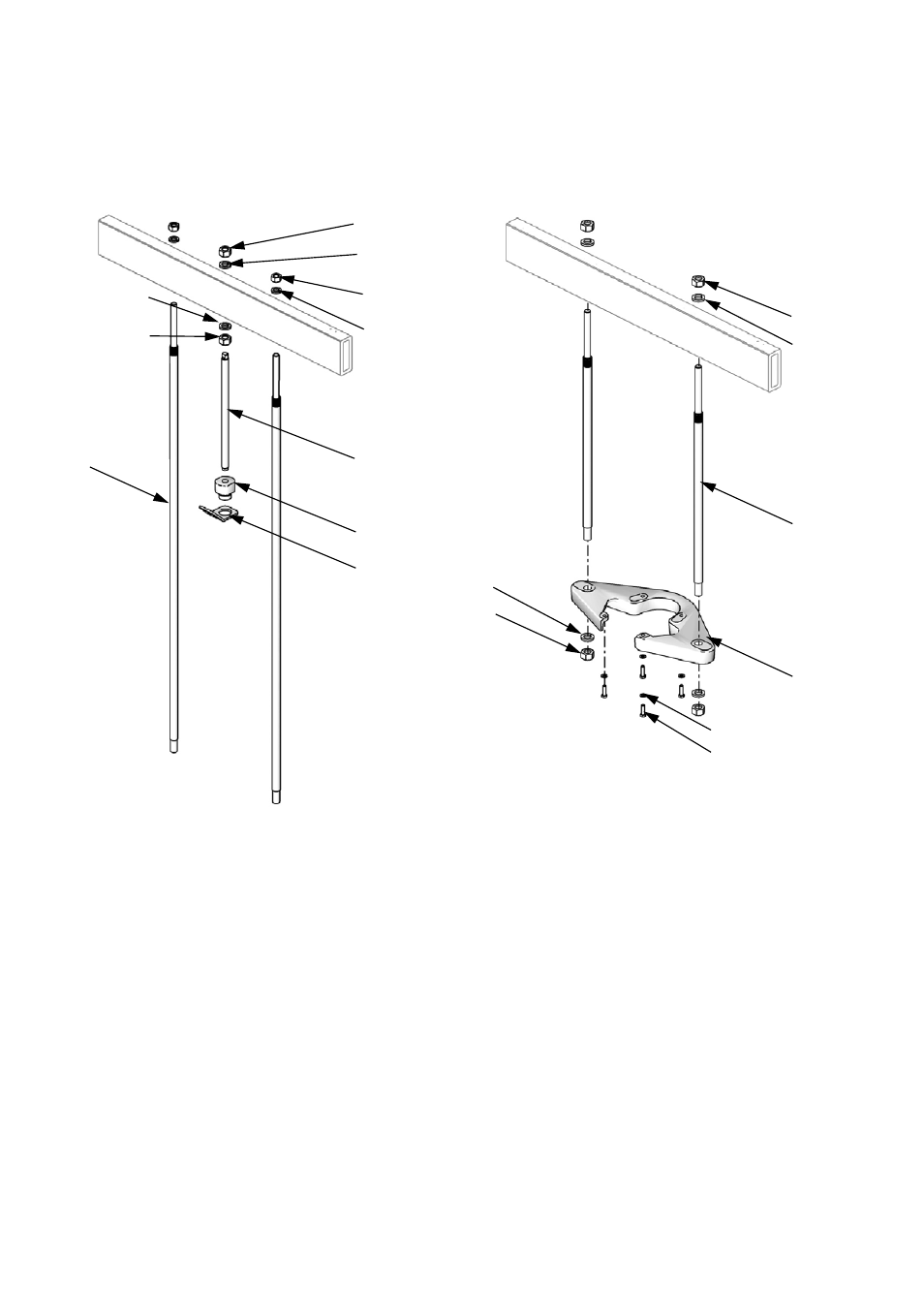

Крепление насоса - устройства подачи D200 6,5 дюйма и D200 3
дюйма
Детали крепления насоса - 255315 и
255305
✓ Крепление насоса - только 255315.
✿ Крепление насоса - только 255305.
Детали крепления насоса - 255316,
255317, 255308 и 255309
◆ Крепления насоса - только 255316 и 255317.
‡
Крепления насоса - только 255308 и 255309.
TI10771A
255315 и 255305 255316, 255317, 255308 и 255309
TI10772A
101
101
102
102
103, 105
103
102, 104
103
108
109
110
111
106
107
104
✿
104
✿
105 ✿
105 ✿
Поз. ¹ Деталь ¹ Описание
Кол-
во
101 15M531 ✓ ШТОК, опорная емкость 2
167652 ✿
102 101015 ✓ ШАЙБА, стопорная 2
103 C19187
✓ ГАЙКА, шестигранная
2
104 101533 ШАЙБА, пружинный стопор 2
105 101535 ГАЙКА, полная шестигранная 2
106 ✓ ШТОК, резьбовой 1
✿
107 АДАПТЕР, подъемное кольцо 1
108 КОЛЬЦО, подъемное, пластина 1
Поз. ¹ Деталь ¹ Описание
Кол-
во
101 15M298 ◆ СТЕРЖЕНЬ, соединительная
тяга, стойка
2
15M297 ‡
102 101015 ◆ ШАЙБА, стопорная 4
101533 ‡
103 C19187 ◆ ГАЙКА, шестигранная 4
101535 ‡
109 КРОНШТЕЙН, стойка 6500, 3400 1
КРОНШТЕЙН, только стойка
2200, 255317 и 255309 1
110 100133 ШАЙБА, стопорная 4
111 ВИНТ, крышка, с шестигранной
головкой 4
