Ремонт
26
Ремонт - детали
Разборка штока плунжера
1.
Сбросьте давление.
2.
Удалите гайки (1a) и стопорные шайбы (b),
крепящие соединительную тягу (1c) к штокам
поршня (1d).
3.
Удалите гайки (103, 105) и шайбы (102, 104).
40См. иллюстрации деталей на стр. 40.
4.
Поднимите соединительную тягу (1c) со штанг.
5.
Извлеките стопорное кольцо (1h), удерживая
выступ кольца плоскогубцами и поворачивая
кольцо, чтобы извлечь его из канавки.
6.
Удалите направляющую втулку (1g), сдвинув ее
со штока (1d).
7.
Осторожно положите поршень (1r) и шток (1d),
чтобы не погнуть шток. Удалите нижнее
стопорное кольцо (1n) и уплотнительное кольцо
(1p). Удалите центрирующее уплотнение поршня
(1q). Сдвиньте поршень (1r) со штока (1d).
Сборка штока поршня
1.
Установите новые уплотнительные кольца (1p,
1j) на шток поршня (1d) и поршень (1r). Нанесите
смазку на поршень (1r) и уплотнительные
кольца (1p, 1j). Установите поршень (1r) и
опустите стопорное кольцо (1n) на шток поршня
(1d). Установите направляющее уплотнение (1q)
на поршень (1r).
2.
Осторожно вставьте поршень в цилиндр (1r) и
протолкните шток (1d) в цилиндр. После
установки поршня (1r) добавьте три унции
смазки на каждый цилиндр.
3.
Наденьте направляющую втулку (1g) на шток
поршня (1d).
4.
Установите стопорное кольцо (1e) и
соединительную тягу (1с), как указано в
разделе Разборка штока плунжера.
Внимание
Не наклоняйте шток поршня в одну сторону при
его удалении с основания или при установке.
Такое движение может привести к повреждению
поршня или внутренней поверхности цилиндра.

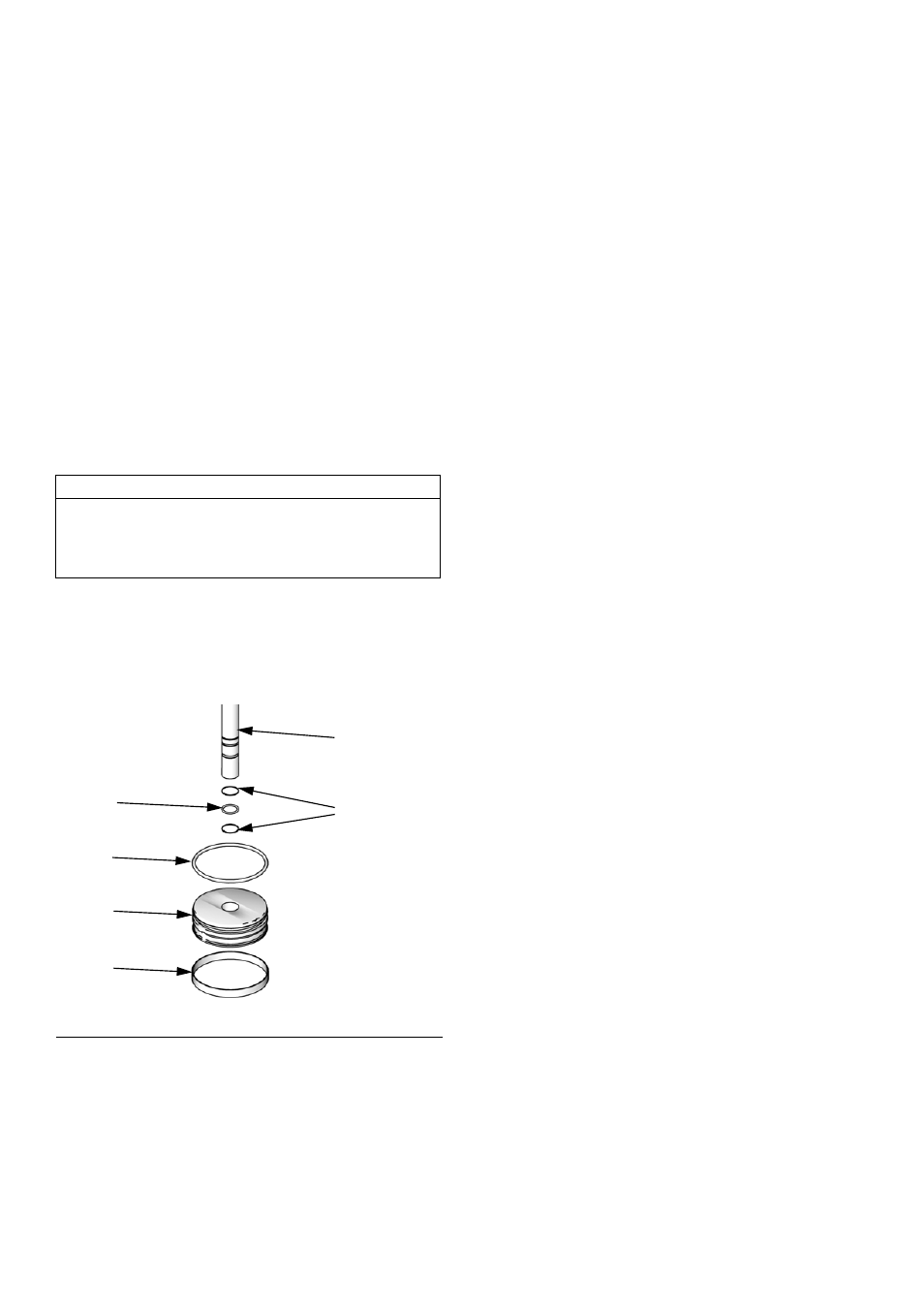

Р
ИС
. 31: Шток поршня 6,5 дюйма
TI10785A
1d
1n
1p
1j
1r
1q
