Инструкция по эксплуатации Graco D200S 6,5" CM_series
Страница 32
Ремонт
32
Ремонт - детали
6.
Подсоедините источник питания 24 В, Класс 2,
к разъемам выключателя питания: +24 В пост.
тока к разъему (+), а возвратный 24 В пост.
тока - к разъему 5 (-). См. Р
ИС
. 40. Подключите
проводник защитного заземления (PE) к
разъему с маркировкой
. См. Р
ИС
. 41.
Источник питания 24 В пост. тока должен
выдерживать не менее 1, 0 ампер и иметь
защиту подающего тока с номинальными
параметрами не более 2,5 ампер.
7.
Установите крышку (17, 233) и винты (18, 234, 536).
8.
Установите переднюю и заднюю крышки
кожуха (506, 507), стопорные шайбы (504) и
винты (503). См. иллюстрации деталей
комплекта DataTrak на стр. 49.
Удалите источник питания 100-240 В
переменного тока
1.
Выключите источник питания и отключите
питание.
2.
Ослабьте винты (503) и удалите переднюю и
заднюю крышки кожуха (506, 507). Винты (503)
остаются закрепленными на передней и задней
крышках кожуха (506, 507) с помощью
стопорных шайб (504). См. иллюстрации
деталей комплекта DataTrak на стр. 50.
3.
Удалите два винта (8, 234, 536), две шайбы (43,
243), и выдавите крышку (17, 233) из днища
наверх. Затем сдвиньте в переднюю часть
плунжера для удаления.
4.
Отсоедините кабель питания.
5.
Удалите быстроразъемные соединения с
кулисного переключателя.
6.
Удалите винт заземления (45, 245).
7.
Удалите винты (18, 234, 536) и модуль питания
100-240 В переменного тока (14a, 230a) с
монтажного кронштейна блока питания (8, 228, 523).
8.
Проверьте детали на наличие износа или
повреждений. При необходимости, замените.
Замена плавких предохранителей
100-240 В переменного тока
1.
Выключите источник питания и отключите
питание.
2.
С помощью отвертки удалите два плавких
предохранителя с модуля и установите новые
предохранители.
Установка источника питания 100-240 В
переменного тока
1.
Выключите источник питания и отключите
питание.
2.
Установите модуль подачи питания (22a, 238a) и
модуль питания 100-240 В переменного тока
(14a, 230a) на монтажный кронштейн блока
питания (8, 228, 523).
3.
Подсоедините кабель питания к сети
контроллеров (509). См. Р
ИС
. 42.
4.
Подключите быстроразъемные соединения
подачи питания к разъемам переключателя (22a,
238a, 526).
a.
Подключите зеленый провод к заземлению
.
b.
Подключите коричневый провод к линии (L).
c.
Подключите синий провод к нейтральному (N).
5.
Установите винт заземления (45, 245) в
клемму-проушину гибкого проводника зеленого
провода заземления питания и закрепите его на
корпусе источника питания (8, 228).
6.
Установите крышку (17, 233), винты (18, 234,
536) и шайбы (43, 243).
7.
Установите переднюю и заднюю крышки кожуха
(6, 7), стопорные шайбы (504) и винты (503). См.
иллюстрации деталей комплекта DataTrak на
стр. 50.

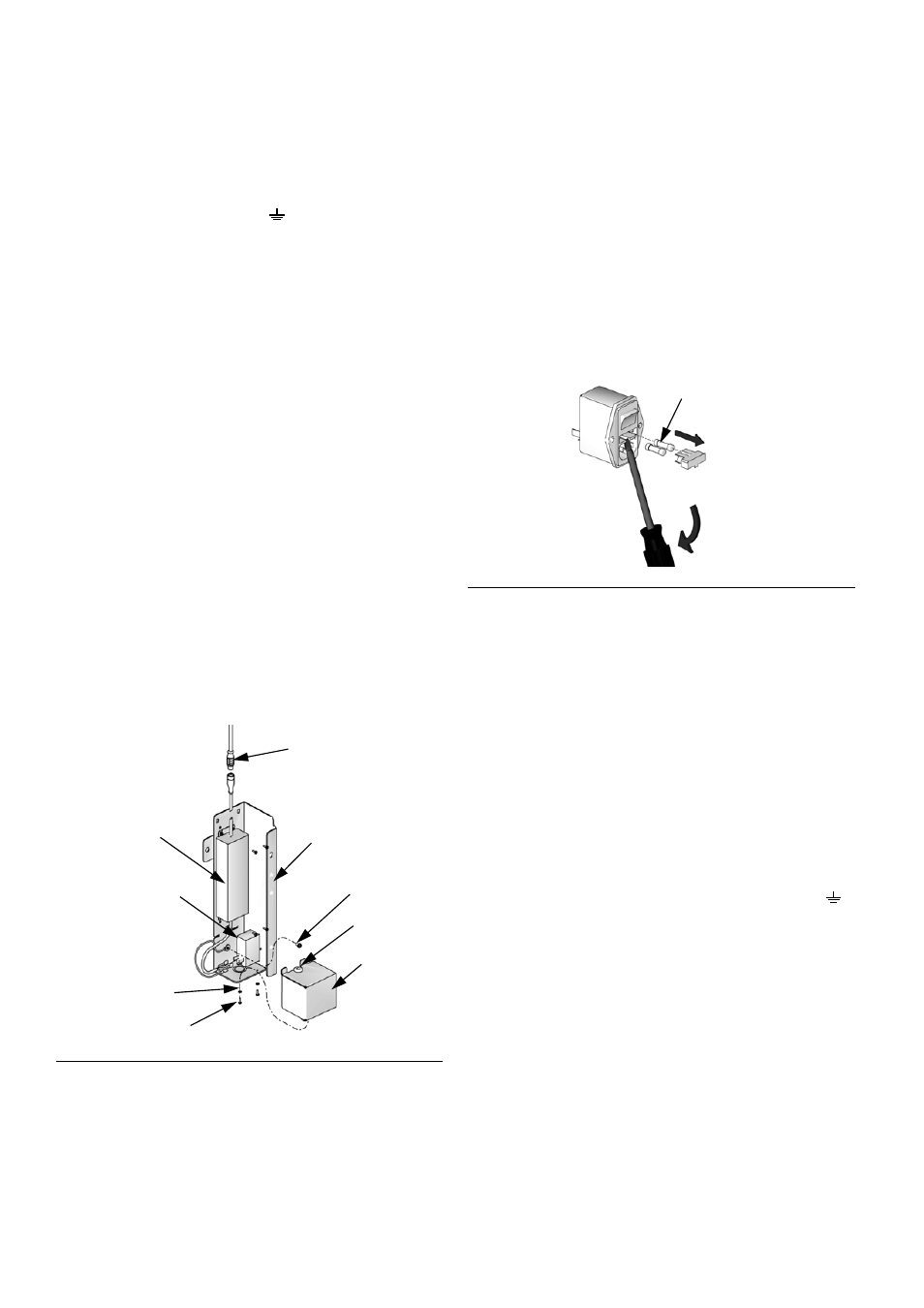

Р
ИС
. 42
TI10851A
(17, 233)
(8, 234, 536)
(8, 228)
(14a, 230a, 525)
509
(22a, 238a, 526)
(44, 244)
(43, 243)
(45, 245)
Р
ИС
. 43
TI10852A
(21, 237)
