Ремонт
24
Ремонт - детали
Установка пневмодвигателя
Пневматические двигатели NXT
NXT с опорной емкостью на 55 галлонов:
1.
С помощью соответствующего подъемного
устройства, вставьте соединительные тяги в
поршневой насос и прикрепите
пневмодвигатель к насосу.
a.
См. раздел Повторное подсоединение
поршневого насоса в руководстве 312376
для насосных агрегатов Check-Mate.
b.
Установите резьбовой стержень (106) через
центральное отверстие в поперечине.
Установите стопорные шайбы (104) и гайки
(105) на резьбовой стержень (106), внизу и
наверху поперечины. С помощью гаечного
ключа удерживайте адаптер подъемного
кольца (107) и затяните резьбовой стержень
(106) на адаптере подъемного кольца (107) с
помощью другого ключа. См. Р
ИС
. 29.
c.
¥Затяните гайку (105) под поперечиной до
момента не более 25 футо-фунтов (34 Н м).
d.
Затяните гайки (105) над поперечиной для
фиксации двигателя.
e.
Подсоедините воздушный шланг к
двигателю. При использовании
дистанционного блока DataTrak,
подсоедините электрические провода к
пневмодвигателю. См. Р
ИС
. 23, стр. 21.
NXT с опорной емкостью меньшего размера:
6.
Установите монтажную пластину (109), чтобы
верхняя часть двигателя не касалась
поперечины. См. Р
ИС
. 25. С помощью
соответствующего подъемного устройства,
подсоедините двигатель к монтажной пластине
(109) с помощью винтов (111) и шайб (110).
a.
См. раздел Повторное подсоединение
поршневого насоса в руководстве 312376
для насосных агрегатов Check-Mate.
b.
Подсоедините воздушный шланг к
двигателю. При использовании
дистанционного блока DataTrak,
подсоедините электрические провода к
пневмодвигателю. См. Р
ИС
. 23, стр. 21.
Пневмодвигатели Premier
1.
С помощью соответствующего подъемного
устройства, опустите пневмодвигатель на
монтажную пластину (109). См. Р
ИС
. 28.
2.
Закрепите двигатель на монтажной пластине
(109) с помощью гаек (114) и шайб (113).
3.
Установите поперечину (1c), гайки (103) и
шайбы (102).
4.
См. раздел Повторное подсоединение
поршневого насоса в руководстве 312376 для
насосных агрегатов Check-Mate.
5.
Подсоедините воздушный шланг к двигателю.
При использовании дистанционного блока
DataTrak, подсоедините электрические провода
к пневмодвигателю. 21См. Р
ИС
. 23, стр. 21.
Система подачи с двухпостовым 3"
плунжером D30
Пневматические двигатели NXT
1.
С помощью соответствующего подъемного
устройства, прикрепите двигатель к монтажной
пластине (109) с помощью винтов (111) и шайб
(110). См. Р
ИС
. 26, стр. 22.
2.
См. раздел Повторное подсоединение
поршневого насоса в руководстве 312376 для
насосных агрегатов Check-Mate.
3.
Подсоедините воздушный шланг к двигателю.

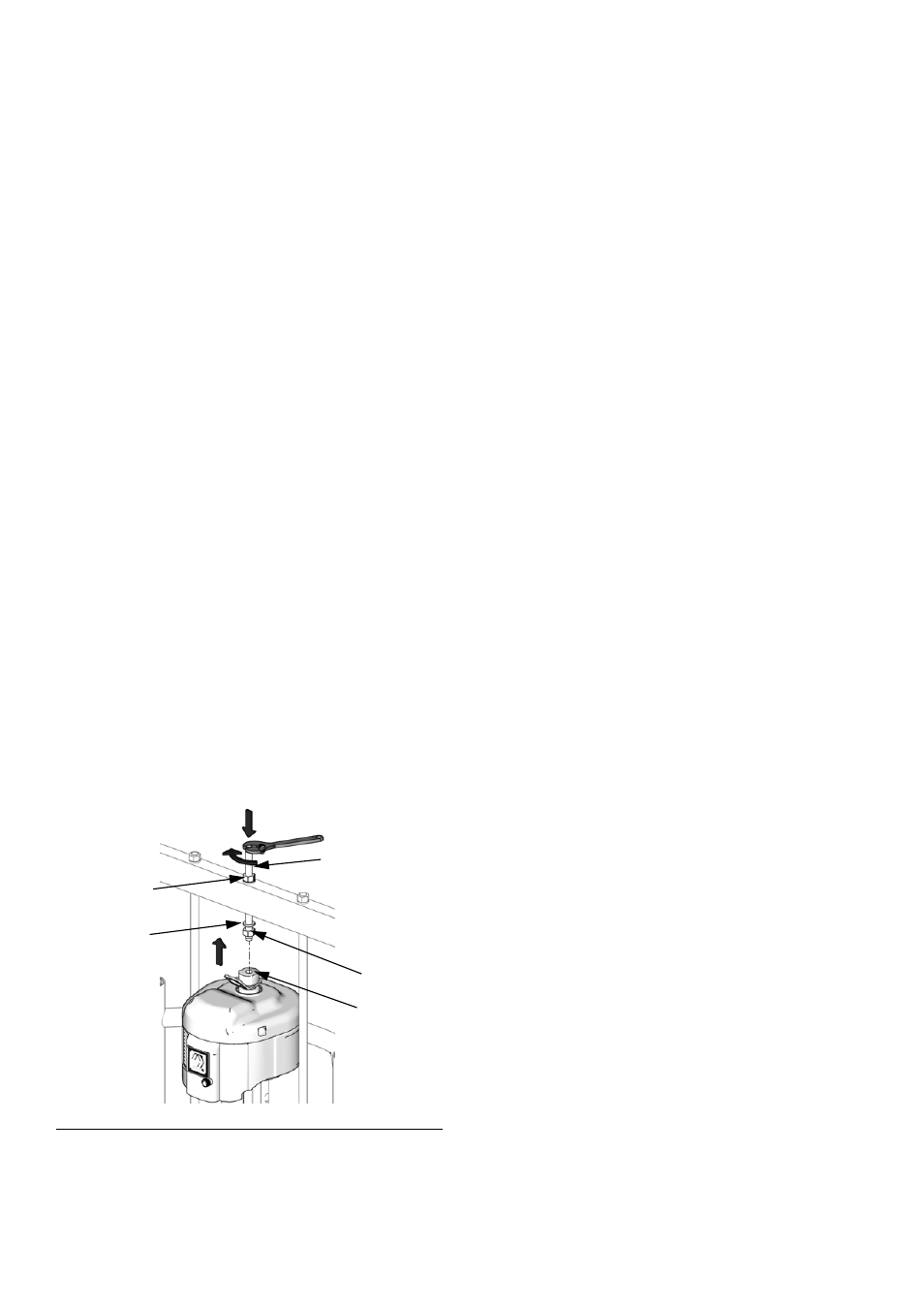

Р
ИС
. 29
TI10649A
106
105
107
105
104
