Сборка поршня подъемной штанги
7.
Нанесите смазку на уплотнительные кольца
(804, 808).
8.
Сдвиньте поршень (807) обратно на шток
поршня (805) вплотную к амортизатору (817).
9.
Затяните шайбу (827) и гайку (828) на нижней
части поршня (807) и штока поршня (805).
10. Осторожно снова установите шток поршня (805)
в цилиндр. Протолкните подъемную штангу
вертикально вниз до упора.
11. Для повторной сборки выполните шаги 7-11 из
раздела Сборка направляющей втулки.
S20 Подшипник штока однопостового
плунжера
1.
Сбросьте давление.
2.
Отвинтите гайку крышки (920), шайбу(906) и
прокладку (919). Удаление опоры насоса (301) и
подсоединение аппаратуры. Р
ИС
. 36.
3.
Отвинтите крышку цилиндра (915) и вытяните
через верх êîæóõa направляющей поршня
(931b) со штока поршня (931c). См. Р
ИС
. 37.
4.
Удалите войлочное уплотнение скребка (931m)
и кольцевое уплотнение (931h).
5.
Удалите уплотнение с v-образным вырезом
(931n) и подшипники (931p).
6.
Очистите детали и проверьте их на наличие
износа или повреждений. При необходимости,
замените.
Р
ИС

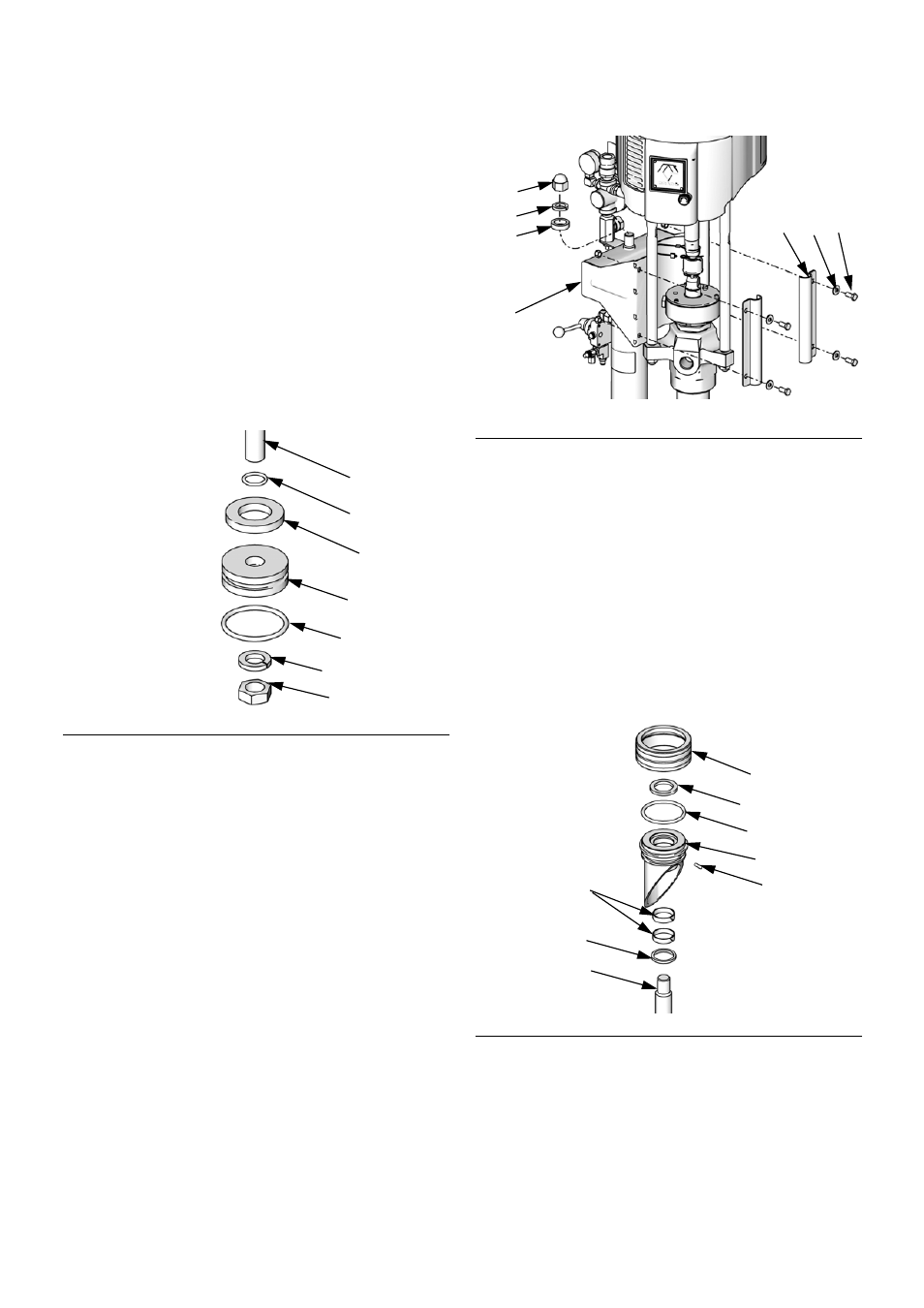

. 35: Короткий двухпостовой поршень
TI10725A
828
827
808
807
817
804
805
Р
ИС
. 36: S20 Установка аппаратуры
Р
ИС
. 37: S20 Подшипник штока поршня
TI10722
920
906
919
302
303 304
301
TI10723A
915
931m
931h
931b
931r
931p
931n
931c
