Ремонт
20
Ремонт - детали
Удаление поршневого насоса
Процедура извлечения поршневого насоса зависит
от типа пневмодвигателя и опорной емкости. Ниже
приводятся данные для плунжера, пневмодвигателя
и пластины для удаления поршневого насоса. Для
ремонта поршневого насоса см. руководство 312376
к поршневому насосу Check-Mate.
Если пневмодвигатель не нуждается в техническом
обслуживании, оставьте его установленным на опоре.
Если пневмодвигатель необходимо снять, см. стр. 22.
Устройства подачи D200 3 дюйма и D200
6,5 дюйма
Пневматические двигатели NXT:
1.
См. удаление поршневого насоса в
руководстве 312376 для насосных агрегатов
Check-Mate.
2.
Поднимите пневмодвигатель:
a.
Äëÿ NXT с опорной емкостью на 55
галлонов: Ослабьте гайку (105a) под
штоком плунжера и навинтите ее через
резьбовой стержень (106) на адаптер
подъемного кольца (107) на двигателе. С
помощью ключа захватите гайку (105) на
верхнем конце штока плунжера и
поднимите пневмодвигатель.
b.
Äëÿ NXT с опорной емкостью меньшего
размера и всех устройств подачи:
Ïðîöåäóða для систем подачи с 3"
двухпостовым плунжером D30 и
однопостовым S20 см. на стр. 21.
3.
Отсоединение насоса от опорной емкости
Чтобы отсоединить опорную емкость от
поршневого насоса, см. раздел Отсоединение
насоса от опорной емкости на стр. 19.
4.
Для подъема поршневого насоса необходимо
два человека.
Пневмодвигатели Premier:
1.
Удалите гайки и шайбы (102, 103) с верхнего
конца подъемных штанг опорной емкости (101).
См. Р
ИС
. 22.
2.
См. удаление поршневого насоса в
руководстве 312376 для насосных агрегатов
Check-Mate.
3.
Отсоединение насоса от опорной емкости
Чтобы отсоединить опорную емкость от
поршневого насоса, см. стр. 19.
4.
Поднимите плунжер, чтобы освободить узел
пневмодвигателя от нижнего узла насоса и
опорной емкости.
5.
Удалите поршневой насос и выполните
техническое обслуживание, при необходимости.

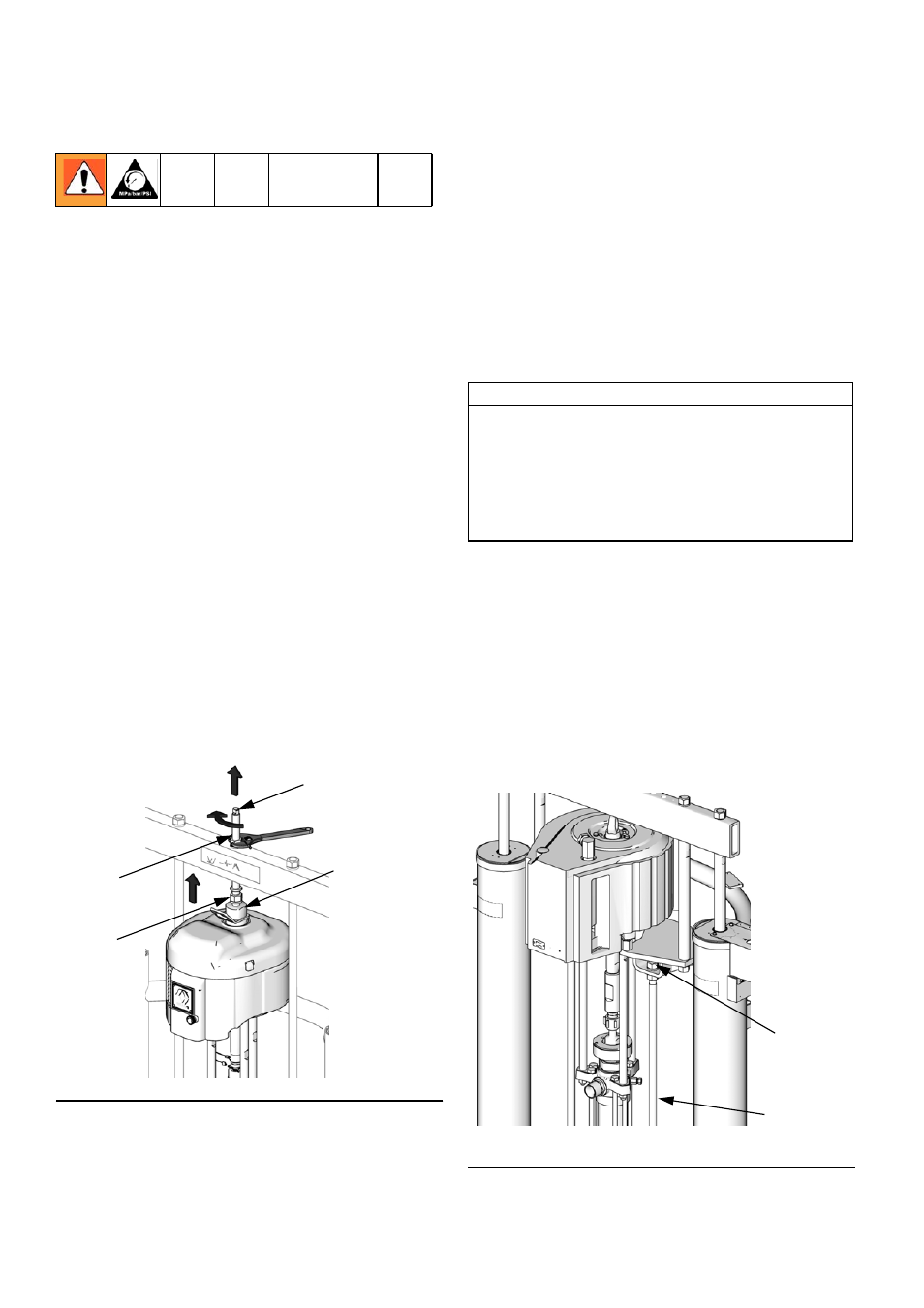

Р
ИС
. 21
106
105
TI10648A
107
105a
ВНИМАНИЕ
Не удаляйте и не регулируйте гайки (102),
расположенные под кронштейнами. См. Р
ИС
. 22.
Если гайки затянуты, насос не будет полностью
входить в контакт с опорной емкостью, или малое
расстояние будет оказывать нагрузку на
двигатель, соединительные тяги и поршневой
насос.
Р
ИС
. 22
102,103
101
TI10657A
