Инструкция по эксплуатации Graco D200S 6,5" CM_series
Страница 27
Ремонт
Ремонт - детали
27
Штоки плунжера D200 3 дюйма
Всегда выполняйте техническое обслуживание
обоих цилиндров одновременно. При выполнении
технического обслуживания подъемной штанги,
всегда устанавливайте новые уплотнительные
кольца на уплотнение штока поршня и шток
плунжера.
Разборка уплотнения штока поршня и
подшипника
1.
Сбросьте давление.
2.
Удалите гайки (206) и стопорные шайбы (205),
крепящие соединительную тягу (204) к штокам
поршня (202n). 36См. иллюстрацию деталей на
данной странице. Удалите гайки (105) и шайбы
(104). Удалите соединительную тягу (204).
3.
Снимите стопорное кольцо (203).
4.
Сдвиньте верхнюю крышку (202a), штифт
(202b), уплотнительное кольцо (202c) и пружину
(202m) вверх, чтобы снять со штока (202n).
5.
Удалите стопорное кольцо (202k) и подшипник
(202j) с концевой крышки (202a) и снимите
уплотнительное кольцо (202d).
6.
Проверьте детали на наличие износа или
повреждений. При необходимости, замените их.
Сборка уплотнения штока поршня и подшипника
1.
Нанесите смазку на уплотнительное кольцо
(202d) и нижний подшипник (202j). Установите
уплотнительное кольцо (202d), нижний
подшипник (202j) и стопорное кольцо (202k) на
концевую крышку (202a).
2.
Установите новое уплотнительное кольцо
(202c) и штифт (202b) на концевую крышку
(202a). Нанесите смазку на уплотнительное
кольцо (202c) и концевую крышку (202a).
3.
Надвиньте пружину (202m) и концевую крышку
(202a) на шток (202n).
4.
Установите стопорное кольцо (203),
соединительную тягу (204), шайбы (104, 205) и
гайки (105, 206).
Разборка штока плунжера
1.
Выполните шаги 1-4 Разборка уплотнения
штока поршня и подшипника, чтобы снять
концевую крышку со штока поршня.
2.
Осторожно положите поршень (202e) и шток
(202n), чтобы не погнуть шток. Удалите гайку
(202f), шайбу (202g), поршень (202e), наружное
уплотнительное кольцо (202c) и внутреннее
уплотнительное кольцо (202h).
3.
Проверьте детали на наличие износа или
повреждений. При необходимости, замените их.
Сборка штока поршня
1.
Установите новые уплотнительные кольца
(202h, 202c) и нанесите смазку на поршень
(202e) и уплотнительные кольца.
2.
Нанесите резьбовой герметик средней
прочности. Установите поршень (202e), шайбу
(202g) и гайку (202f) на шток поршня (202n).
3.
Осторожно вставьте поршень (202e) в цилиндр
и протолкните шток поршня (202n) в цилиндр.
4.
Надвиньте пружину (202m) и концевую крышку
(202a) на шток поршня (202n).
5.
Установите стопорное кольцо (203),
соединительную тягу (204), шайбы (104, 205) и
гайки (105, 206).
Р
ИС

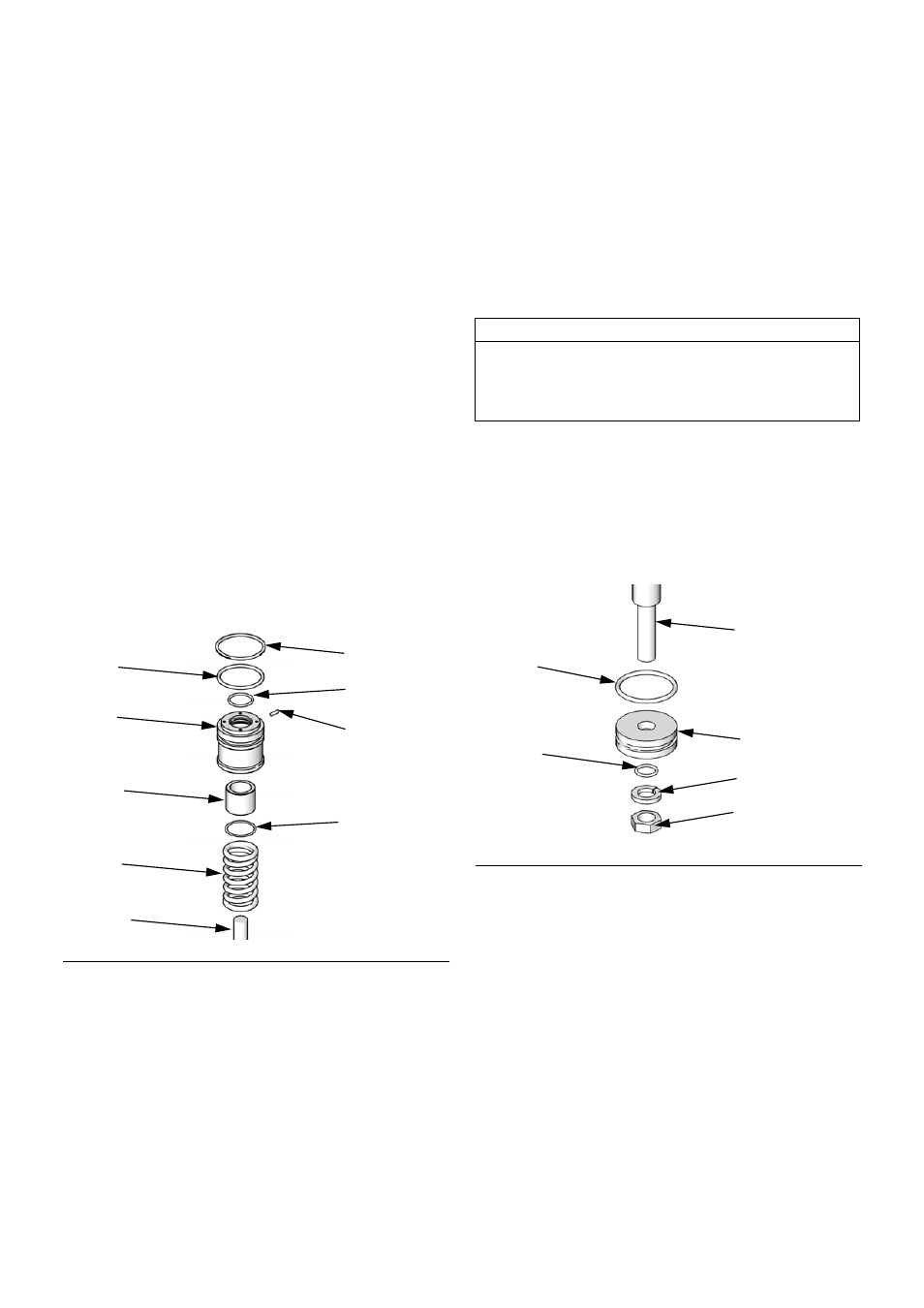

. 32: Уплотнение штока поршня 3 дюйма
TI10520A
202n
202m
202k
202j
202a
202c
203
202b
202d
Внимание
Не наклоняйте шток поршня в одну сторону при
его удалении с основания или при установке.
Такое движение может привести к повреждению
поршня или внутренней поверхности цилиндра.
Р
ИС
. 33: Шток поршня 3 дюйма
TI10521A
202n
202c
202e
202h
202g
202f
