Graco D200S 6,5" CM_series - Инструкция (Страница 25)

Ремонт
Ремонт - детали 25
Система подачи с однопостовым
плунжером S20
Пневматические двигатели NXT
1. Выровняйте и вставьте соединительные тяги в
поршневой насос. См. Р
ИС . 27.
2. См. раздел Повторное подсоединение
поршневого насоса в руководстве 312376 для
насосных агрегатов Check-Mate.
3. Установите узел насоса вплотную к опорной
части (301) таким образом, чтобы зажимы (302)
были помещены на соединительные тяги.
4. Прикрепите зажимы (302) на соединительных
тягах к опорной части (301) с помощью четырех
винтов (304) и шайб (303). Установите
двигатель и поршневой насос как показано на
Р
ИС . 5, стр. 10.
5. Подсоедините воздушный шланг к двигателю.
Ремонт устройства подачи
Штоки плунжера D200s 6,5 дюймов
Всегда выполняйте техническое обслуживание
обоих цилиндров одновременно. При выполнении
технического обслуживания подъемной штанги,
всегда устанавливайте новые уплотнительные
кольца на уплотнение штока поршня и плунжер.
Разборка уплотнения штока поршня
1. Сбросьте давление.
2. Удалите гайки (1a) и стопорные шайбы (b),
крепящие соединительную тягу (1c) к штокам
поршня (1d). См. иллюстрации деталей на
стр. 33.
3. Удалите гайки (103, 105) и шайбы (102, 104). См.
иллюстрации деталей на стр. 40.
4. Поднимите соединительную тягу (1c) со штанг.
5. Извлеките стопорное кольцо (1h), удерживая
выступ кольца плоскогубцами и поворачивая
кольцо, чтобы извлечь его из канавки.
6. Снимите пружинное стопорное кольцо (1e) и
скребок штока (1f).
7. Удалите направляющую втулку (1g), сдвинув ее
со штока (1d). Для удобства удаления
направляющих втулок имеются четыре 1/4
дюймовых -20 отверстий.
8. Проверьте детали на наличие износа или
повреждений.
Сборка уплотнения штока поршня
1. Установите новые уплотнительные кольца
(1j,1k), скребок штока (1f) и пружинное
стопорное кольцо (1e). Нанесите на уплотнения
смазку уплотнительного кольца.
2. Сдвиньте направляющую втулку (1g) на шток
(1d) и протолкните ее в цилиндр. Замените
стопорное кольцо (1h), установив его в канавку
направляющей втулки.
3. Снова установите соединительную тягу (1c) с
помощью гаек (1a) и стопорных шайб (1b).
Затяните с моментом 40 футо-фунтов (54 Н•м).
4. Снова установите гайки (102, 104) и шайбы (103,
105).
В целях снижения риска получения серьезных
повреждений при сбросе давления, всегда
следуйте процедуре сбросе давления,
описанной на стр. 13. Не используйте сжатый
воздух для удаления направляющей втулки или
поршня.

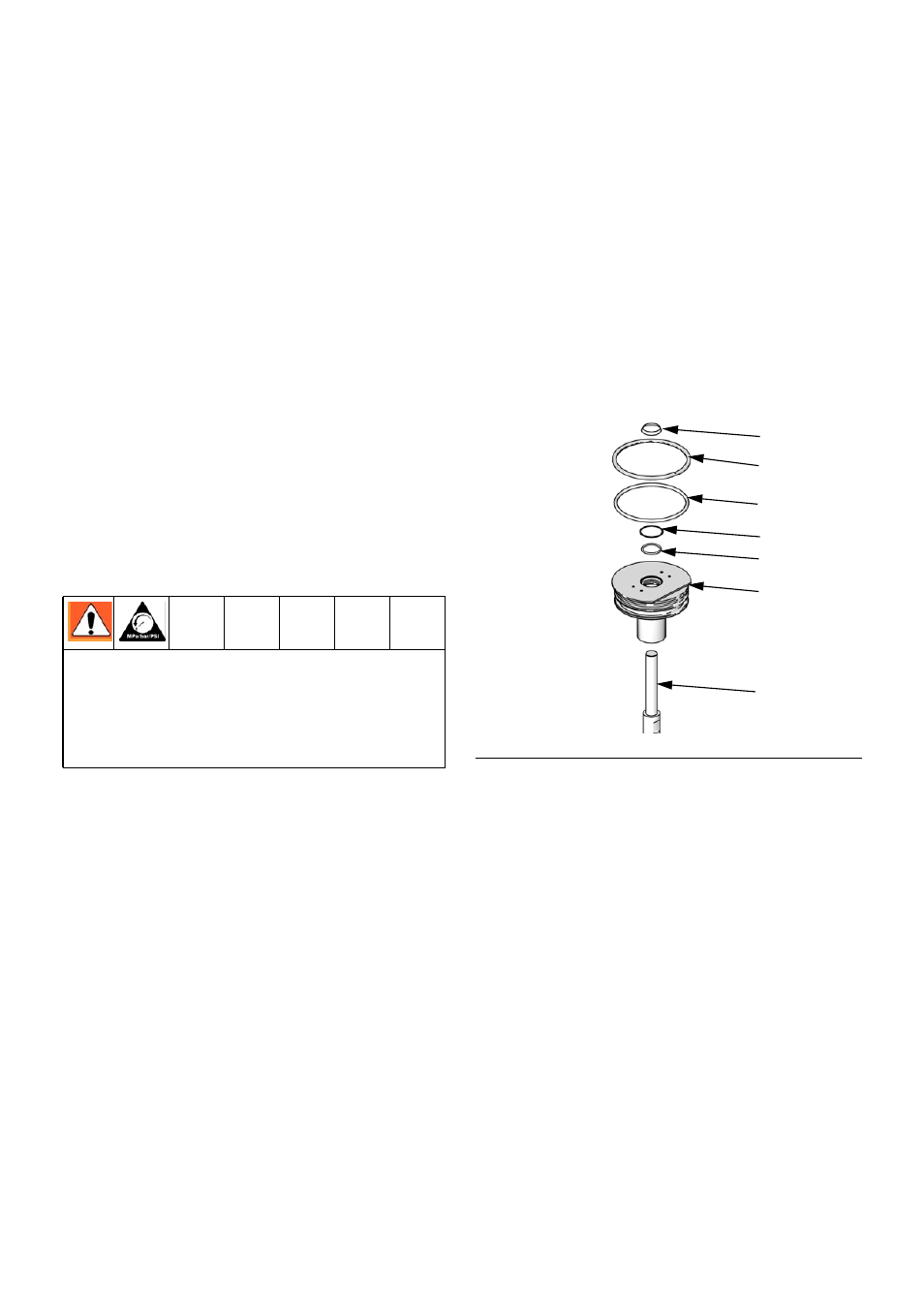

Р ИС . 30: Уплотнение штока поршня 6,5 дюйма
TI10784A
1e
1h
1j
1g
1k
1d
1f
