Ремонт

Ремонт - детали

31

Питание

Удаление модуля питания 24 В
постоянного тока

1.

Выключите внешний источник питания 24 В
постоянного тока.

2.

Ослабьте винты (503) и удалите переднюю и
заднюю крышки кожуха (506, 507). Винты (503)
остаются закрепленными на передней и задней
крышках кожуха (506, 507) с помощью стопорных
шайб (504). DataTrak49См. иллюстрации деталей
комплекта DataTrak на стр. 49.

3.

Удалите два винта (8, 234, 536) и выдавите
крышку (17, 233) из днища наверх. Затем
сдвиньте в переднюю часть плунжера для
удаления.

4.

Отсоедините питание кабеля сети
контроллеров (509).

5.

Удалите быстроразъемные соединения с
контактов кулисного переключателя 1 и 4.

6.

Удалите провод защитного заземления с

контакта PE, имеющего маркировку

.

7.

Удалите винты (15, 231) и модуль питания 24 В
постоянного тока (14) с монтажного кронштейна
блока питания (8, 288). См. иллюстрации
деталей на стр. 39.

8.

Удалите винты (12, 229) и переключатель
питания (22, 238) с монтажного кронштейна
блока питания (8, 228).

9.

Очистите детали и проверьте их на наличие
износа или повреждений. При необходимости,
замените.

Замена плавких предохранителей 24 В
постоянного тока

1.

Выполните шаги 1 и 2 из раздела Удаление
модуля питания 24 В постоянного тока
.

2.

Откройте патрон предохранителя и удалите
два предохранителя. Установите новые
предохранители (21, 237).

Установка модуля питания 24 В
постоянного тока

1.

Убедитесь в том, что внешний источник питания
24 В постоянного тока отключен.

2.

Установите модуль питания 24 В постоянного тока
(14. 230, 532) на монтажный кронштейн (8, 228).

3.

Установите выключатель питания (22, 238) на
монтажный кронштейн (8, 228).

4.

Подсоедините быстроразъемные соединения
на кабеле модуля питания 24 В постоянного
тока (14, 230, 532) к разъемам на выключателе
питания (22, 238).

a.

Черный провод подключается к разъему 4,
рядом с разъемом с маркировкой (-).

b.

Красный провод подключается к разъему 1,
рядом с разъемом с маркировкой (+).

5.

Подсоедините кабель питания к сети
контроллеров (509).

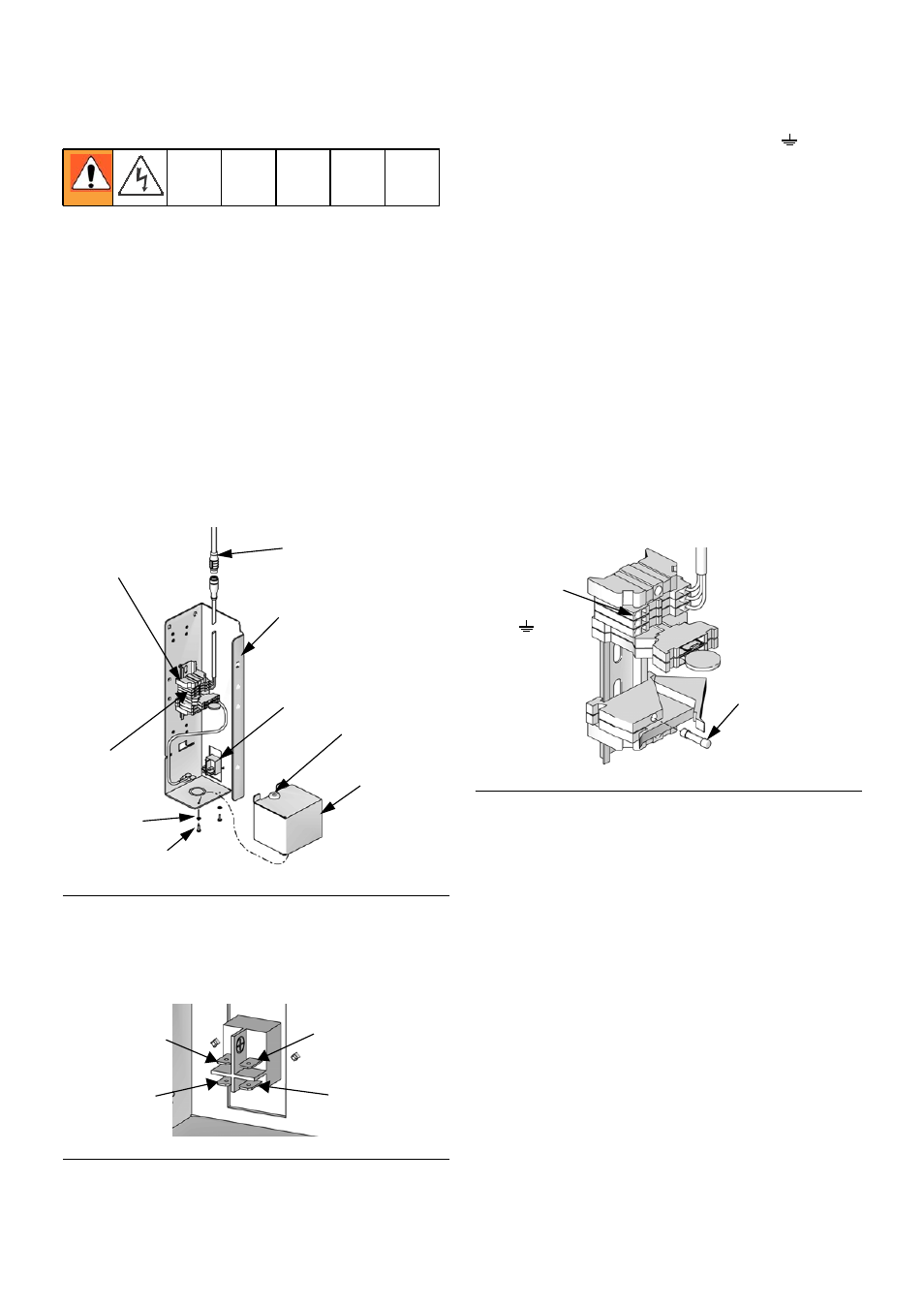

Р

ИС

. 39

Р

ИС

. 40

TI10853A

(17, 233)

(8, 234, 536)

(8, 228)

(14, 230, 532)

PE

509

(44, 244)

(43, 243)

(22, 42, 242, 238)

1

TI10985A

2 (+)

4

5 (-)

Р

ИС

. 41

TI11170A

(21, 237)

Разъем

Заземления
