Процедуры технического обслуживания
16
Ремонт - детали
Повторная установка скребков на 20 и
30 литров
1.
Для плоских скребков см. Р
ИС
. 14:
a.
Прикрепите скребок (408), пластину
скребка (409), прокладку (407) и фиксатор
(412) с помощью винтов (410) и гаек (406).
b.
Не перетягивайте винты (410) во избежание
деформации пластины скребка (409).
3.
Только для бандажных скребков 255659 см.

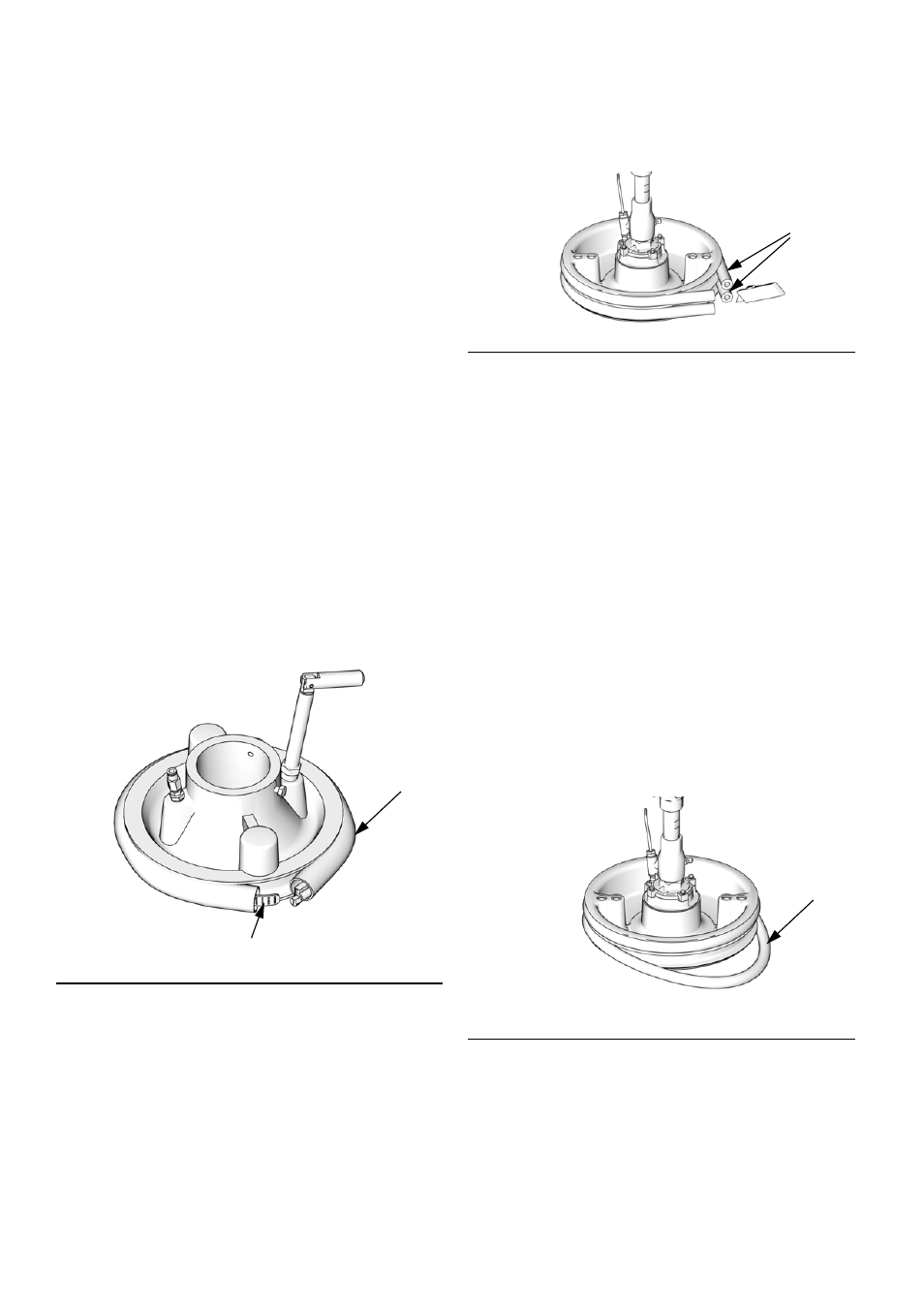

Р
ИС
. 16:
a.
Навинтите червячную передачу (423) в
новый скребок (422).
b.
Вставьте конец ремня в зажим (423)
и затяните.
c.
С помощью резинового молотка уплотняйте
скребок (422) вокруг пластины (414) до тех
пор, пока концы скребка не будут
плотно совмещены.
d.
Нанесите смазку на скребок (422).
Используйте смазку, совместимую с
материалом для прокачки. За информацией
обращайтесь к поставщику материала.
Удаление скребков опорной емкости на
30 и 55 галлонов
1.
Для замены изношенных или поврежденных
скребков (EB), поднимите опорную емкость из
барабана. Снимите барабан с основания.
Вытрите жидкость с опорной емкости.
2.
Обрежьте ножом нижние и верхние скребки и
удалите их с опорной емкости. См. Р
ИС
. 17.
Повторная установка скребков опорной
емкости на 30 и 55 галлонов
1.
Очистите остатки материала из канавок
уплотнения деревянным или пластмассовым
инструментом, во избежание повреждения
скребков (ЕВ).
2.
Поднимите снизу край одного скребка (EB) над
задней частью опорной емкости. См. Р
ИС
. 18.
3.
Вставьте скребок (EB) в верхнюю канавку и
распределите его.
4.
Только для скребков на 55 галлонов:Вставьте
второй скребок (EB) в нижнюю канавку и
распределите его.
5.
Смажьте наружную часть скребка смазкой,
совместимой с материалом для прокачки. За
информацией обращайтесь к поставщику
материала.
Р
ИС
. 16
TI10747A
423
422
Р
ИС
. 17
Р
ИС
. 18
TI10613A
EB
TI10614A
EB
