Идентификация компонентов
12
Ремонт - детали

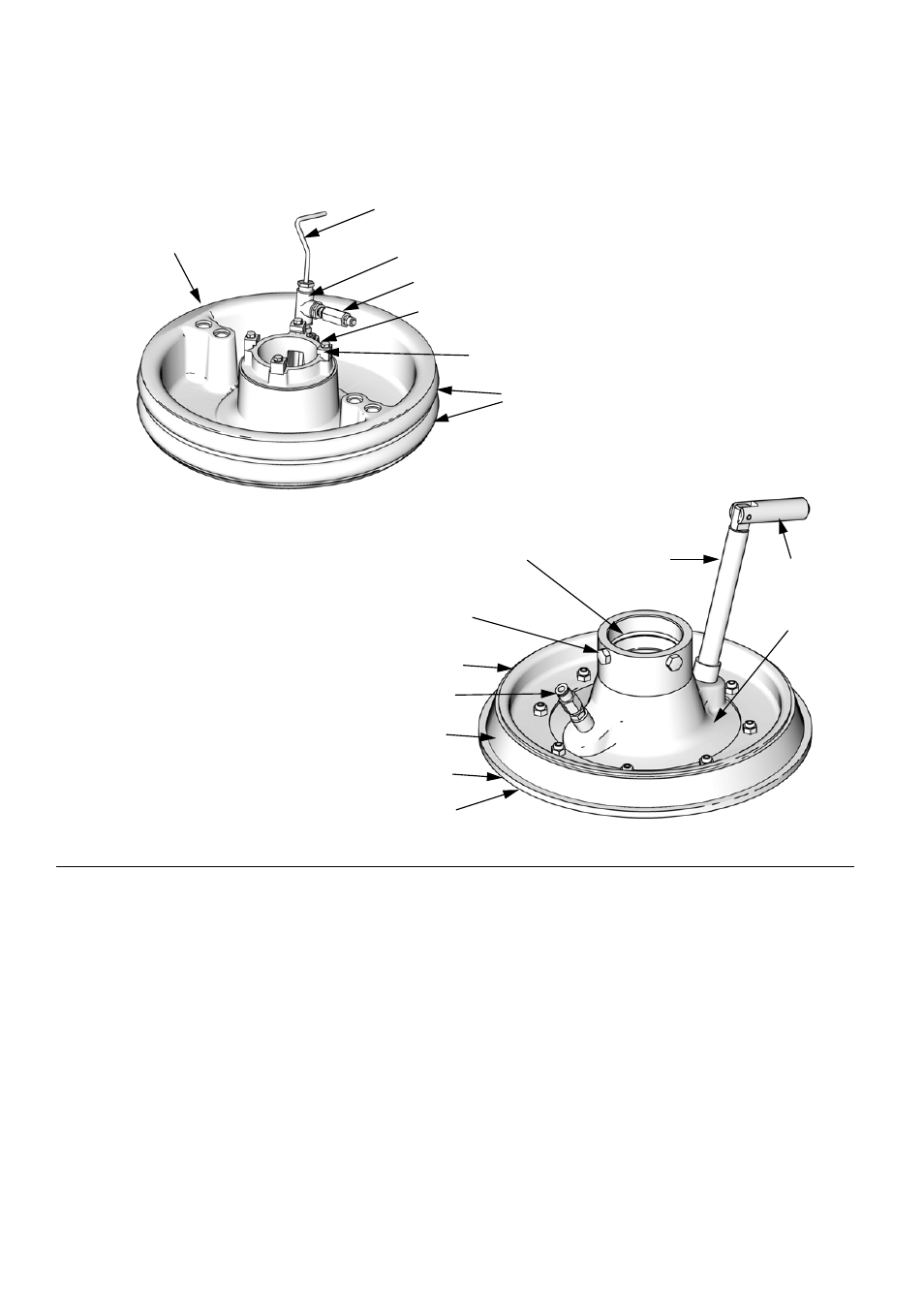

Идентификация компонентов опорной емкости
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
EA Пластина
EB Скребки
EE Стержневой щуп
EF Рукоятка
EG Прокладка
EH Винты с головкой под ключ
EJ Зажимы
EK Рукоятка спускного клапана
EL Спускной клапан
EM Клапан блокировки пневморазгрузки
EN Пластина скребка (под скребком)
EP Уплотнительное кольцо
Р
ИС
. 8
TI10518A
TI10525A
EH
EC
EG
EB
EE
EF
Модель 255655, 20 литров (5 галлонов)
Модель 255664, 200 литров (55 галлонов)
EM
EN
EB
EJ
EK
EL
EH
EM
EA
EA
EP
