Поршень двухпостового плунжера s20 – Инструкция по эксплуатации Graco D200S 6,5" CM_series
Страница 30
Ремонт
30
Ремонт - детали
Поршень двухпостового плунжера S20
1.
Сбросьте давление.
2.
Отвинтите гайку крышки (920), шайбу(906) и
прокладку (919). Удаление опоры насоса (301) и
подсоединение аппаратуры. См. Р
ИС
. 36.
3.
Отвинтите крышку цилиндра (915) и вытяните
через верх кожух направляющей поршня (931b)
со штока поршня (931c). См. Р
ИС
. 37.
4.
Осторожно вытяните шток поршня (931c) и
поршень (931d) вертикально с основания. См.
Р
ИС
. 38.
5.
Осторожно положите поршень (931d) и шток
поршня (931c), стараясь не погнуть шток
поршня.
6.
Удалите фиксирующую гайку поршня (931f),
шайбу (931e), поршень (931d), наружное
уплотнительное кольцо поршня (931h) и
внутреннее уплотнительное кольцо поршня
(931g).
7.
Очистите детали и проверьте их на наличие
износа или повреждений. При необходимости,
замените.
8.
Установите уплотнительные кольца поршня
(931g, 931h) на поршень (931d). Нанесите
смазку на поршень и уплотнительные кольца.
9.
Надвиньте поршень (931d) на шток (931c) и
надежно закрепите с помощью шайбы (931e) и
фиксирующей гайки (931f).
10. Осторожно вставьте поршень (931d) в цилиндр
основания и протолкните шток поршня (931c) в
цилиндр.
11. Установите кожух направляющей штока (931b)
на шток поршня (931c) и прикрутите винтами
крышку цилиндра (915).
12. Повторная установка опоры насоса (301) и
подсоединение аппаратуры. См. Р
ИС
. 36.
Внимание
Не наклоняйте шток поршня в одну сторону при
его удалении с основания или при установке.
Такое движение может привести к повреждению
поршня или внутренней поверхности цилиндра.
Р
ИС

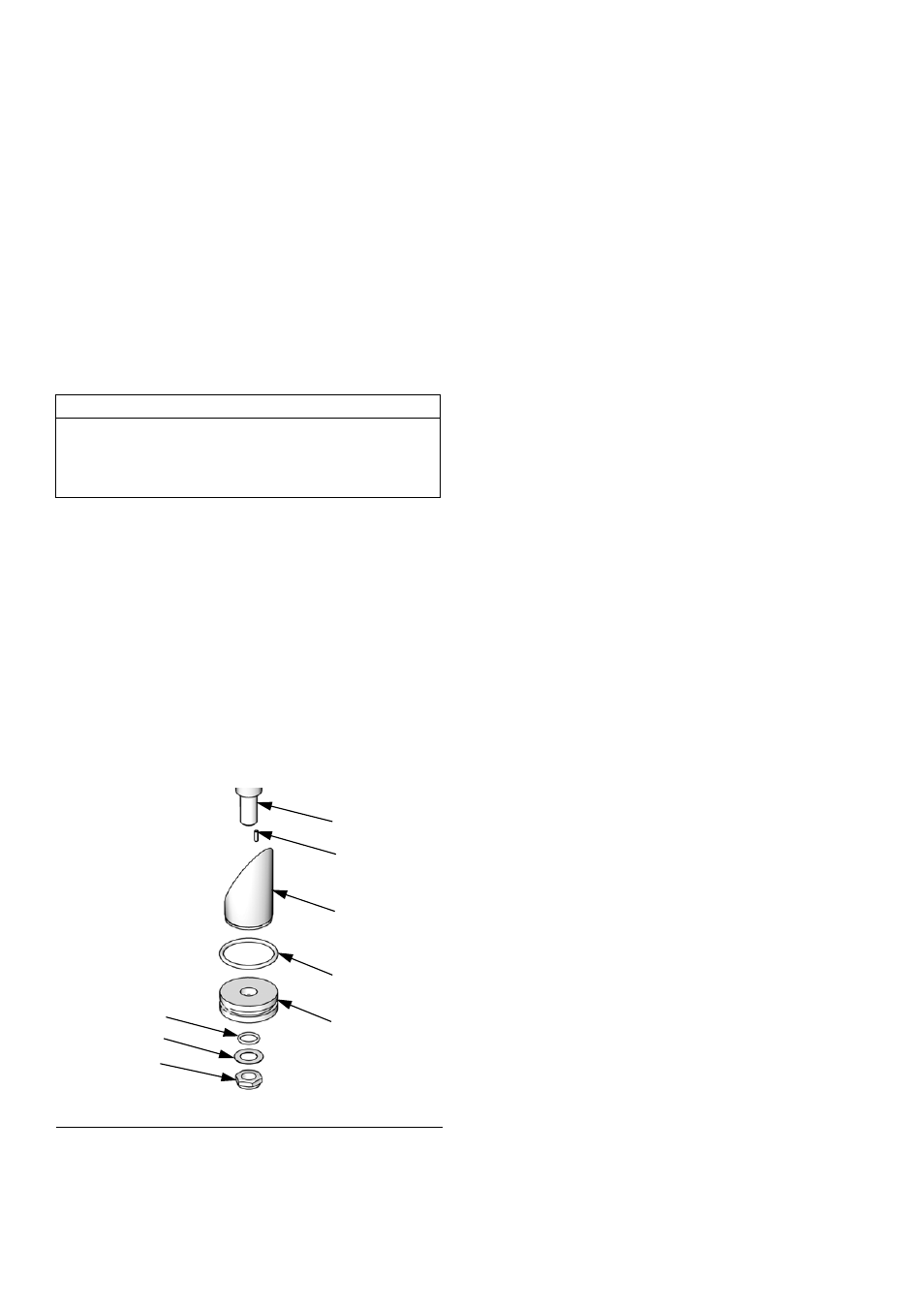

. 38: Однопостовой поршень
TI10724A
931c
931r
931a
931h
931d
931g
931e
931f
