Ремонт
Отсоединение насоса от опорной
емкости
Насос устанавливается на опорную емкость с
помощью монтажного комплекта 255392 или 255393.
См. раздел Ремонтные комплекты на стр. 50.
Опорная емкость на 30 и 55 галлонов
1.
Удалите четыре винта с шестигранной головкой
(426), четыре зажима (427), шайбы (425) и
кольцевое уплотнение (428).
2.
Осторожно вытяните насос, стараясь не
повредить его впускное отверстие.
Опорная емкость 20 и 30 литров
1.
Удалите два 5/16-дюймовых винта (401) с
опорной емкости. Для насоса Check-Mate 100
удалите винты (432), адаптер (431) и кольцевые
прокладки (433, 434) с входного
отверстия насоса.
2.
Осторожно вытяните насос, стараясь не
повредить его впускное отверстие.
Подсоединение опорной
емкости
Опорная емкость на 30 и 55 галлонов
1.
Установите на опорную емкость кольцевое
уплотнение (428) из монтажного комплекта
255392. Поместите поршневой насос на
опорную емкость, если он крепится к ней.
См. Р
ИС
. 19.
2.
Закрепите фланец входного отверстия насоса с
помощью винтов (426), шайб (425) и зажимов
(427) из монтажного комплекта 255392.
Опорная емкость 20 и 30 литров
1.
Вставьте кольцевое уплотнение (433) и два
винта (432) в адаптер (431) из монтажного
комплекта 255393 и протолкните адаптер во
впускное отверстие насоса. См. Р
ИС
. 20.
2.
Установите на опорную емкость кольцевое
уплотнение (434) из монтажного комплекта
255393. Ослабьте винты монтажного
кронштейна (426) и осторожно опустите насос
на кольцевую прокладку (434) и
опорную емкость.
3.
Закрепите фланец впускного отверстия насоса
на опоре с помощью винтов (401).
Удаление скребков
См. раздел Удаление и повторная установка
скребков на стр. 14.
Установка скребков
См. раздел Удаление и повторная установка
скребков на стр. 14.
Р
ИС

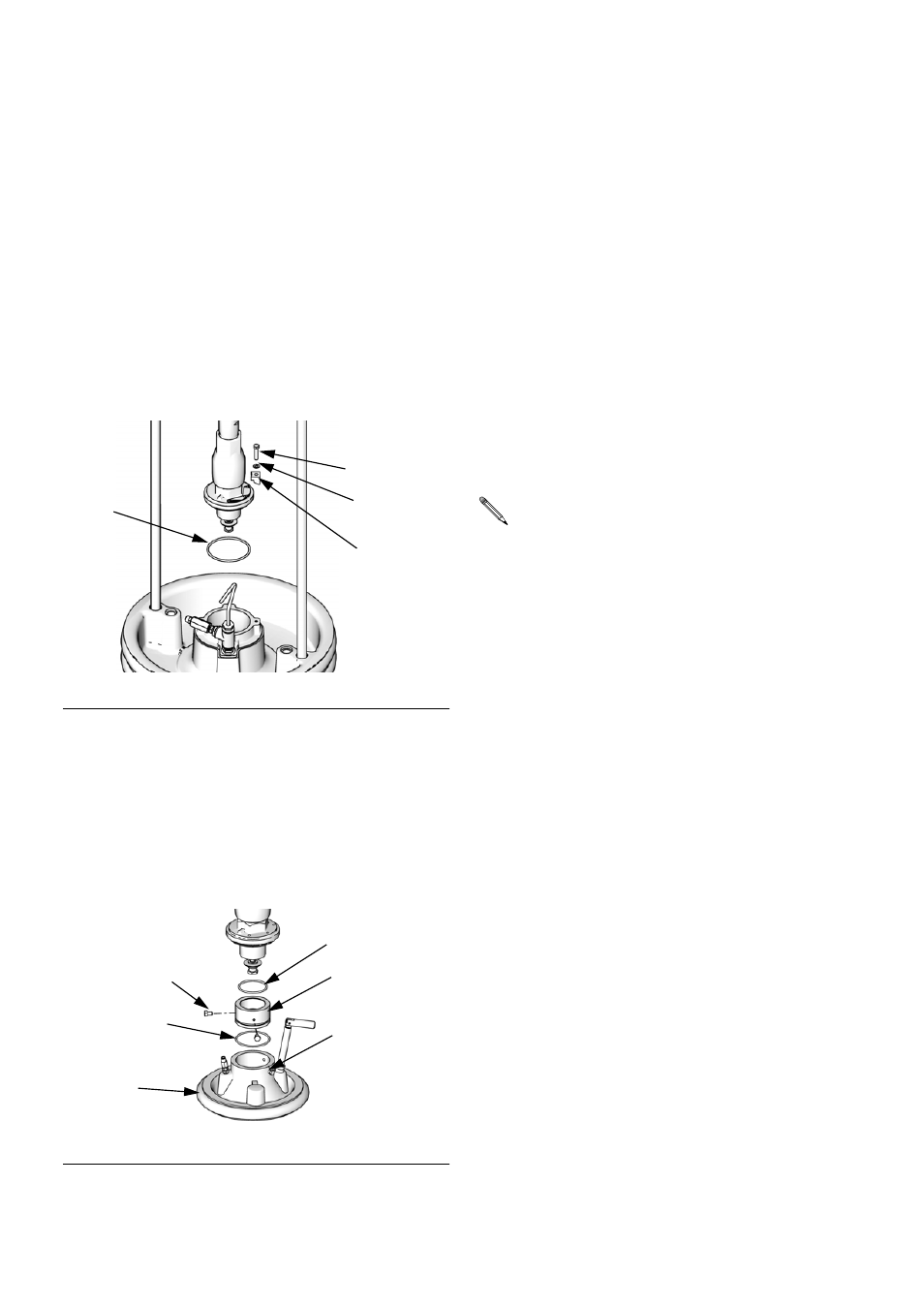

. 19: Монтажный комплект для опорной
емкости на 55 и 30 галлонов
Р
ИС
. 20: Монтажный комплект для емкости на 20
и 30 литров
TI10422A
426
425
427
428
TI10522A
422
432
433
431
434
401
Перед установкой опорной емкости на 20
литров с бандажным скребком из ПВХ или
опоры для емкости на 30 литров на Check-Mate
100, установите адаптер из монтажного
комплекта 255393 с помощью двух
установочных винтов.
