Стандартные пневматические
элементы управления
(Модели 237788, 255763, 255764)
См. Р
ИС
. 5, Р
ИС
. 6 и Р
ИС
. 7.
Узел регулятора потока воздуха (AF) включает:
•
Главный воздушный спускной клапан,
только для устройств подачи D30 (AC):
включает и выключает подачу воздуха в
систему. Плунжер удерживает давление в том
случае, если направляющий клапан плунжера
(AS) находится в горизонтальном (нейтральном)
положении. Для сброса давления воздуха
плунжера, закройте спускной клапан с красной
рукояткой (АМ) и установите направляющий
клапан (AS) в нижнее положение. Плунжер
медленно остановится.
•
Клапан пневмодвигателя (AE): Воздушный
спускной клапан насоса разгружает воздух,
заключенный между ним и насосом после того,
как воздуховод будет закрыт. Оставшийся
воздух может вызвать неожиданное
срабатывание насоса.
•
Выпускной воздушный клапан (не показан)
ограничивает давление воздуха на насос во
избежание превышения допустимого давления.
•
Регулятор подачи воздуха насоса (DA)
позволяет управлять скоростью и давлением на
выходе за счет регулировки давления воздуха,
подаваемого к насосу.
•
Воздушный коллектор (DB ) снабжен
поворотным входным устройством. Оно крепится
на подъемнике и обеспечивает подключение
линий к принадлежностям с пневматическим
приводом.
•
Регулятор подачи воздуха подъемника (DC)
позволяет регулировать давление воздуха,
подаваемого к подъемнику.
•
Направляющий клапан подъемника (DD)
позволяет управлять подъемом и опусканием
подъемника.
•
Выпускной воздушный клапан (DE)
открывает и закрывает поток воздуха для
поднятия опорной емкости.
Воздушные шланги и шланги для жидкости
Убедитесь, что размеры всех воздушных шлангов
(AI) и шлангов для жидкостей (AH), а также
давление, на которое они рассчитаны,
соответствуют вашей системе. Используйте только
токопроводящие шланги. Шланги для жидкости
должны иметь пружинные ограничители на обоих
концах. Использование короткого гибкого шланга и
поворотного устройства между главным шлангом
для жидкости и пистолетом-
распылителем/клапаном обеспечивает свободу
движения пистолета-распылителя/клапана.
Стандартные принадлежности
воздухопровода
См. Р
ИС
. 5.
•
Фильтр воздухопровода (U):удаляет опасные
загрязнения и влагу из подаваемого
сжатого воздуха.
•
Второй выпускной воздушный клапан (V):
обеспечивает изоляцию принадлежностей
воздуховода для проведения технического
обслуживания. Устанавливается выше
остальных принадлежностей воздухопровода
по направлению потока.
•
Дренажный кран воздушной линии (W)
•
Выпускной воздушный клапан (крепится к
регулятору пневмодвигателя, не виден):
автоматически разгружает избыточное давление.
Р
ИС

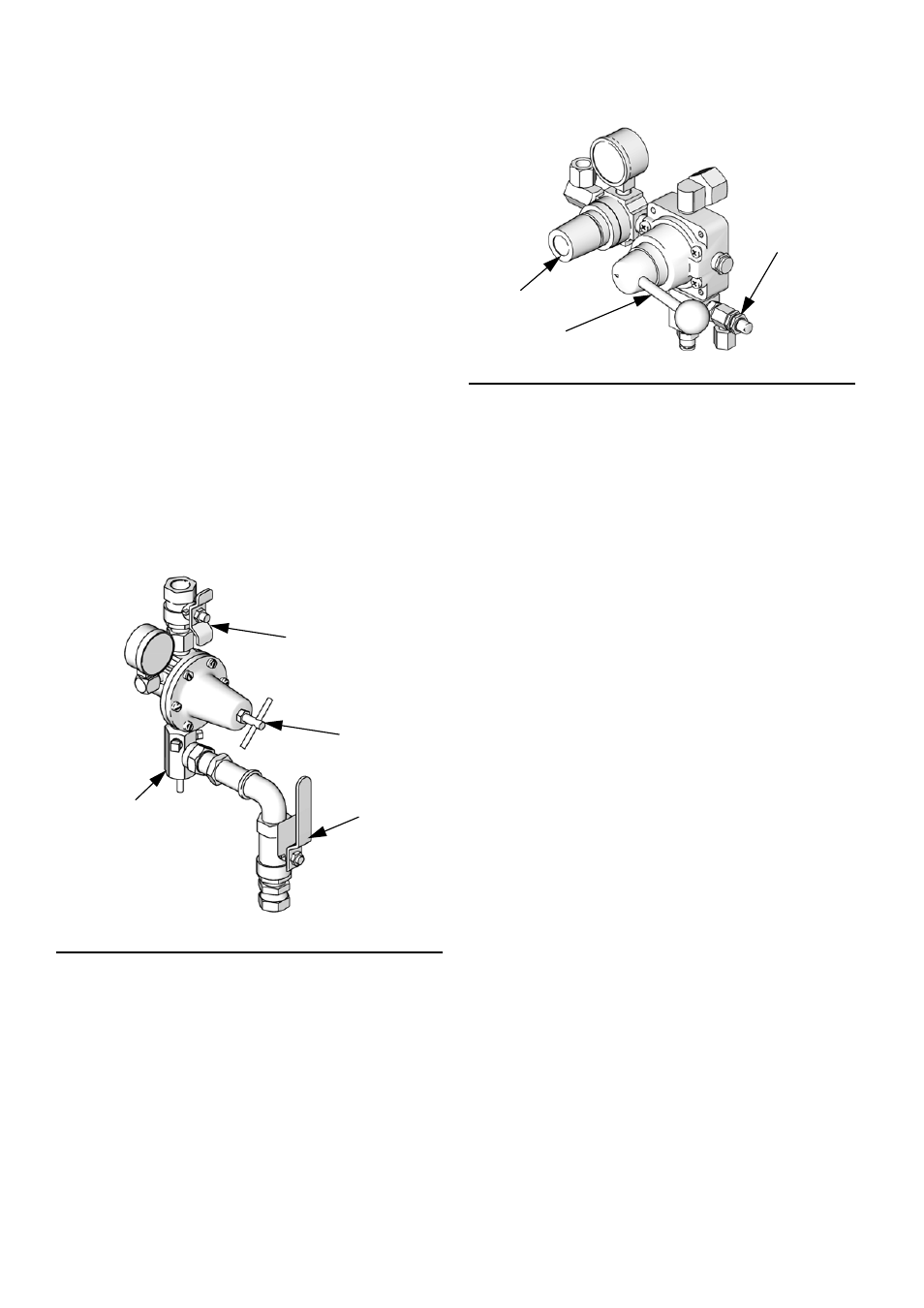

. 6. Узел регулятора потока воздуха
AE
DA
DB
Рисунок
238724
ti10791
AC
Р
ИС
. 7. Узел пневмоуправления плунжера
DC
DD
Модель 113896
ti10790a
DE
