Инструкция

ECL Comfort 310, приложение A376

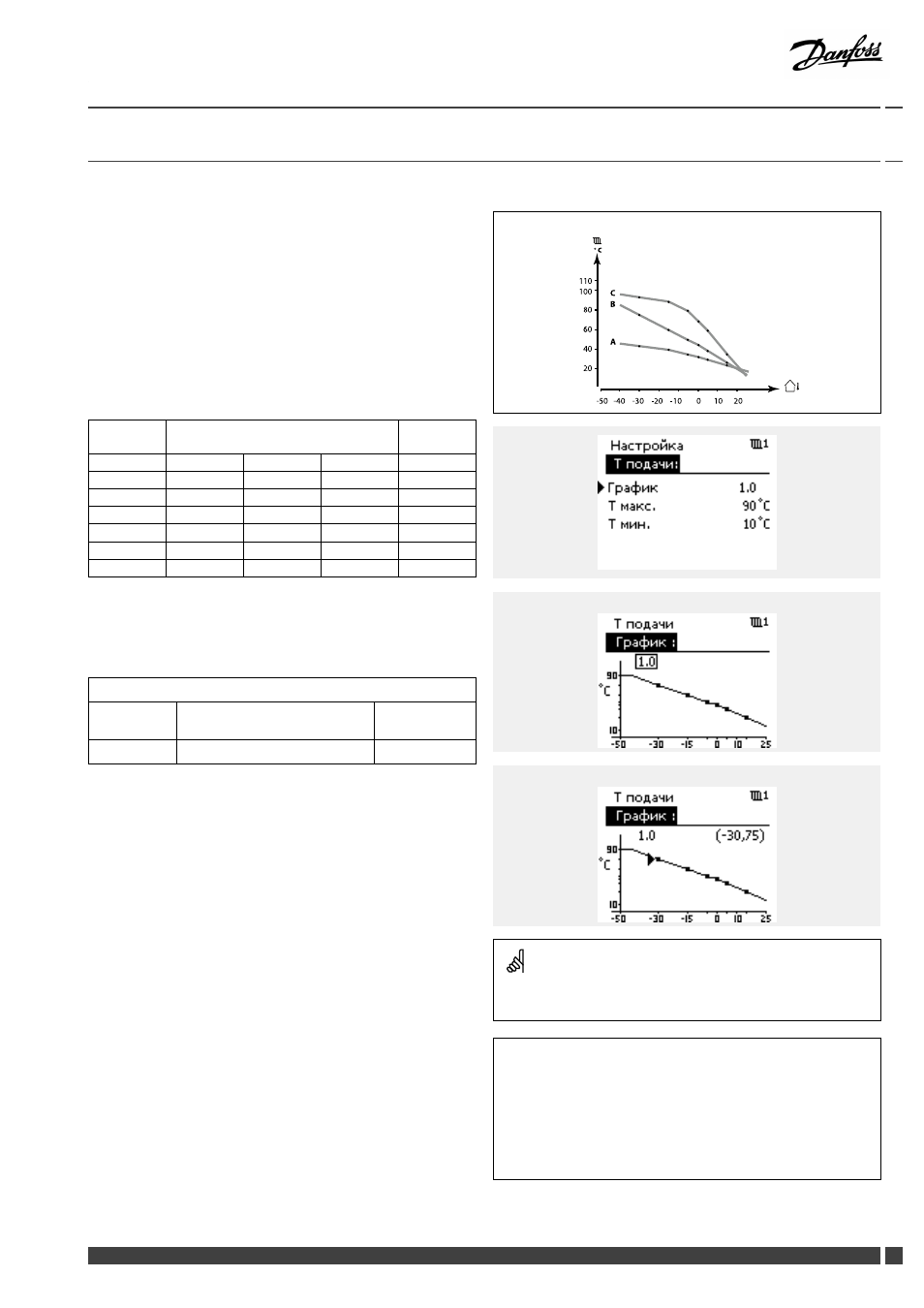

5.0 Параметры, контур 1

5.1 Температура подачи

Регулятор ECL Comfort определяет и регулирует температуру
подаваемого теплоносителя в зависимости от температуры
наружного воздуха. Эта зависимость называется отопительным
графиком.

Этот график определяется по 6 координатным точкам.
Требуемая температура подачи задается относительно 6
определенных значений температуры наружного воздуха.

Показанное ниже значение отопительного графика является
усредненным значением, основанным на реальных параметрах.

Т наружн.

Т под. треб.

Ваши

установки

A

B

C

-30 °C

45 °C

75 °C

95 °C

-15 °C

40 °C

60 °C

90 °C

-5 °C

35 °C

50 °C

80 °C

0 °C

32 °C

45 °C

70 °C

5 °C

30 °C

40 °C

60 °C

15 °C

25 °C

28 °C

35 °C

A: Пример с системой напольного отопления
B: Заводские установки
C:
Пример для радиаторной системы отопления (высокая
тепловая нагрузка)

Отопительный график

Контур

Диапазон установки

Заводская

установка

1

0.1 ... 4.0

1.0

График отопления может быть изменен двумя способами:

1. Изменение значения наклона (см. примеры отопительного

графика на след. стр.)

2. Изменены координаты отопительного графика.

Изменение значения наклона:
С помощью поворотной кнопки введите или измените
значение наклона графика (например: 1.0).

Если наклон графика изменен через значение наклона, общей
точкой всех графиков будет требуемая температура подачи =
24,6 °C при температуре наружного воздуха = 20 °C

Изменение координат:
С помощью поворотной кнопки введите или измените
координаты графика (например: -30,75).

График представляет собой требуемые значения температуры
подачи для разной температуры наружного воздуха при
требуемой комнатной температуре 20 °C.

При изменении требований к комнатной температуре,
значение требуемой температуры подачи также изменится:
(Треб. комнат.темп. - 20) × HC × 2.5,
где «НС» – отопительный график, а "2.5" – константа.

Требуемая температура подачи

° C

-50 -40 -30 -20 -10 0 10 20

110
100

80

60

40

20

C

B

A

Изменения наклона

Изменения координат

Расчетная температура подачи может изменяться функциями
«Натоп», «Скорость» и т.п.

Пример:

График:

1.0

Т под. треб.

50 °C

Требуемая комнатная темп.:

22 °C

Расчет: (22–20) Ч 1.0 Ч 2,5 =

5

Результат:
Требуемая температура подачи будет скорректирована с 50 °C
до 55 °C.

Danfoss District Energy

VI.GU.B1.50

DEN-SMT/DK

77
