Инструкция ECL Comfort 310, приложение A376

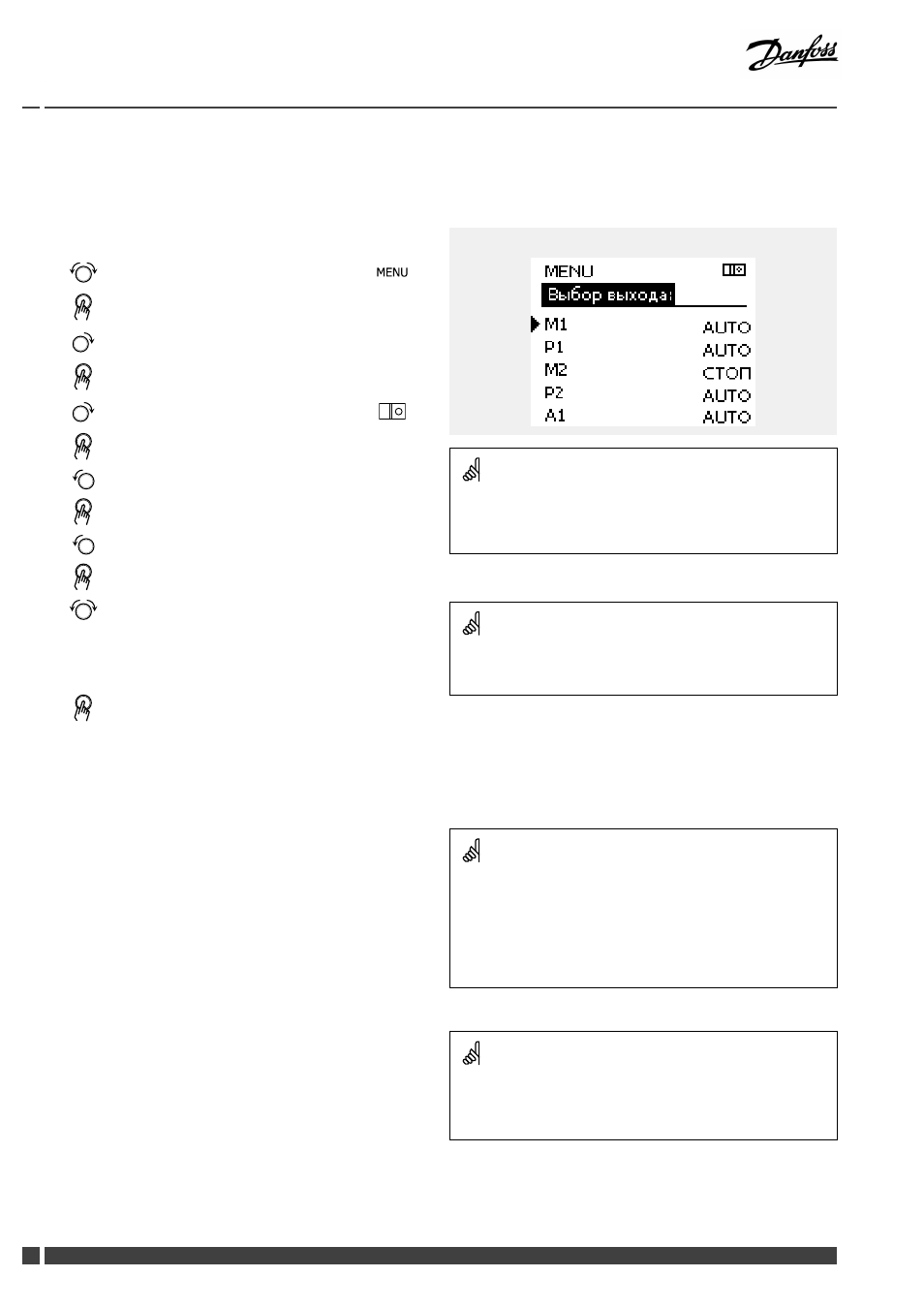

8.7 Управление выходом
Выбор выхода используется для отключения одного или
нескольких управляемых элементов. Это может также
понадобиться в случае обслуживания.
Действие: Цель: Примеры:
Выберите "МЕНЮ" на любом экране
обзора
Подтвердите
Выберите переключатель контуров
в правом верхнем углу экрана.
Подтвердите
Выберите общие настройки
регулятора
Подтвердите
Выберите "Выбор выхода"
Подтвердите
Выберите управляемый элемент M1, P1 и т.д.
Подтвердите
Выберите состояние управляемого
элемента:
Регулирующий клапан с
электроприводом: АВТО, СТОП,
ЗАКРЫТЬ, ОТКРЫТЬ
Насос: АВТО, ВЫК, ВКЛ
Подтвердите изменение состояния
Не забудьте изменить состояние обратно, после того как
исчезнет необходимость в переключении.
Управляемые элементы Выбор контура
Если выбранный управляемый элемент (выход) не находится
в состоянии "АВТО", то регулятор ECL Comfort не управляет
соответствующим элементом (например, насос или регулирующий
клапан с электроприводом). Защита от замерзания выключена.
Если выбор выхода управляемого элемента включен, то
отображается символ " ! " справа от индикатора режима на экране
пользователя.
Только A376.3:
Регулирующие клапаны с электроприводом M1, M2 и M3
управляются сигналами в 0-10 В (0–100%). Каждый из них можно
установить на «АВТО» или «ВКЛ».
АВТО: Нормальное управление (0–100%)
ВКЛ: Сигнал в 0-10 В установлен на %-значение, заданного ниже
индикации «ВКЛ».
Только A376.9:
«Программа» в разделе «Общие настройки регулятора»
контролирует выход O1, который, в свою очередь, управляет
выходом реле R6.
156 DEN-SMT/DK VI.GU.B1.50 Danfoss District Energy
