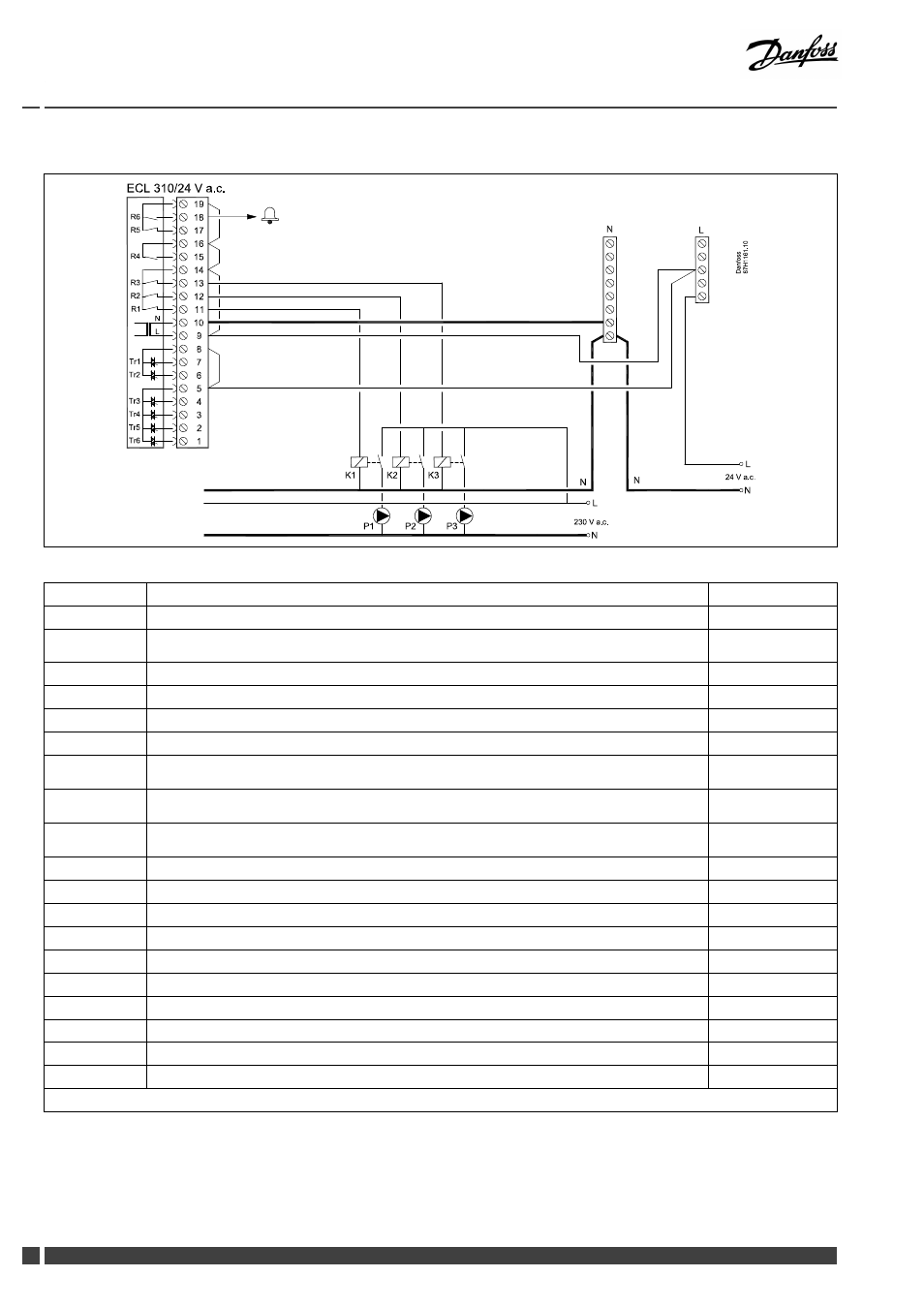

Инструкция по эксплуатации Danfoss ECL Comfort 310, приложение A376
Страница 32
Инструкция
ECL Comfort 310, приложение A376
A376.3:
Клемма
Описание
Макс. нагрузка
19
Фаза для сигнала тревоги
18
Тревога
4 (2) А / 24 В перем.
тока*
17
Не используется
16
Не используется
15
Не используется
14
Фаза для циркуляционных насосов
13
K3
Циркуляционный насос отопления, ВКЛ / ВЫКЛ, контур 2
4 (2) А / 24 В перем.
тока*
12
K2
Циркуляционный насос отопления, ВКЛ / ВЫКЛ, контур 1
4 (2) А / 24 В перем.
тока*
11
K1
Циркуляционный насос ГВС, ВКЛ / ВЫКЛ, контур 3
4 (2) А / 24 В перем.
тока*
10
Напряжение питания 24 В перем. тока - (N)
9
Напряжение питания 24 В перем. тока - (L)
8
Не используется
7
Не используется
6
Не используется
5
Не используется
4
Не используется
3
Не используется
2
Не используется
1
Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
