Инструкция
ECL Comfort 310, приложение A376
Приложение A376.3, общее описание
Данное приложение аналогично приложению A376.1, но
регулирующие клапаны с электроприводом управляются
с помощью сигналов в 0-10 В (аналоговые сигналы).
Семисторные выходы не включены для активации приводов
с 3-позиционным управлением. Для приложения A 376.3
требуется внутренний модуль ввода/вывода ECA 32 для
включения приводов, управляемых сигналами в 0-10 В.
Приложение A376.9, общее описание
Данное приложение аналогично A376.1, но имеет особые
функции. Для приложения A 376.9 требуется внутренний
модуль ввода/вывода ECA 32 для приема сигналов с входов
S11 - S16.
Контуры отопления 1 и 2:
•
Возможности влияния на температуру воздуха в помещении
отсутствуют.
•
Температуры обратки (S2 и S10) используются только для
мониторинга.
•
Сигналы 0-10 В измерения давления (S7 и S14) применяются
для активации аварийного сигнала, если фактическое
давления выше или ниже заданных уставок.
Контур ГВС 3:
•
Температура обратки (S6) используется только для
мониторинга.
Все контуры:
•
Температуры (S11 и S12) используются только для контроля.
•
Входы реле (S8, S15 и S16) относятся к контурам 1, 2
и 3 соответственно. Обычно используются как сигнал
оповещения о неисправности соответствующего
циркуляционного насоса.

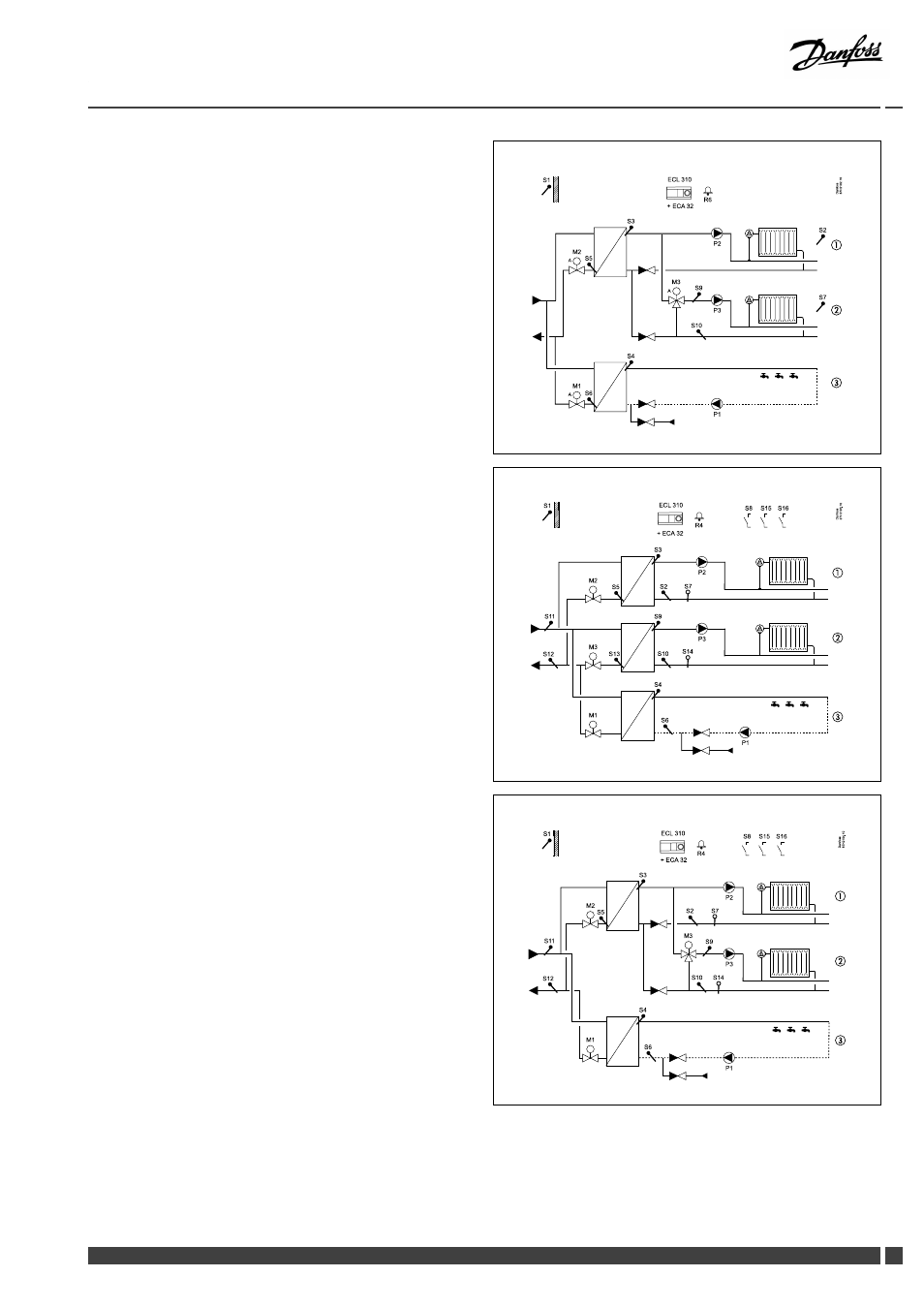

A376.3, пример б:
①
②
③
A376.9 пример a:
S 1
D
a
n
fo
s
s
8
7
H
2
1
0
3
.1
0
ECL 310
R4
S 3
S 5
P 2
M2
S 9
S13
P 3
M3
M1
P 1
S 4
S 6
+ ECA 32
S 11
S12
S14
S 7
S 2
S10
S15
S 8
S16
①
②
③
A376.9, пример б:
S 1
D
a
n
fo
s
s
8
7
H
2
1
0
4
.1
0
ECL 310
R4
S 3
S 5
P 2
M2
P 3
M3
P 1
S 9
S10
M1
S 4
S 6
+ ECA 32
S15
S 8
S16
S14
S 7
S 2
S 11
S12
①
②
③
