Инструкция
ECL Comfort 310, приложение A376

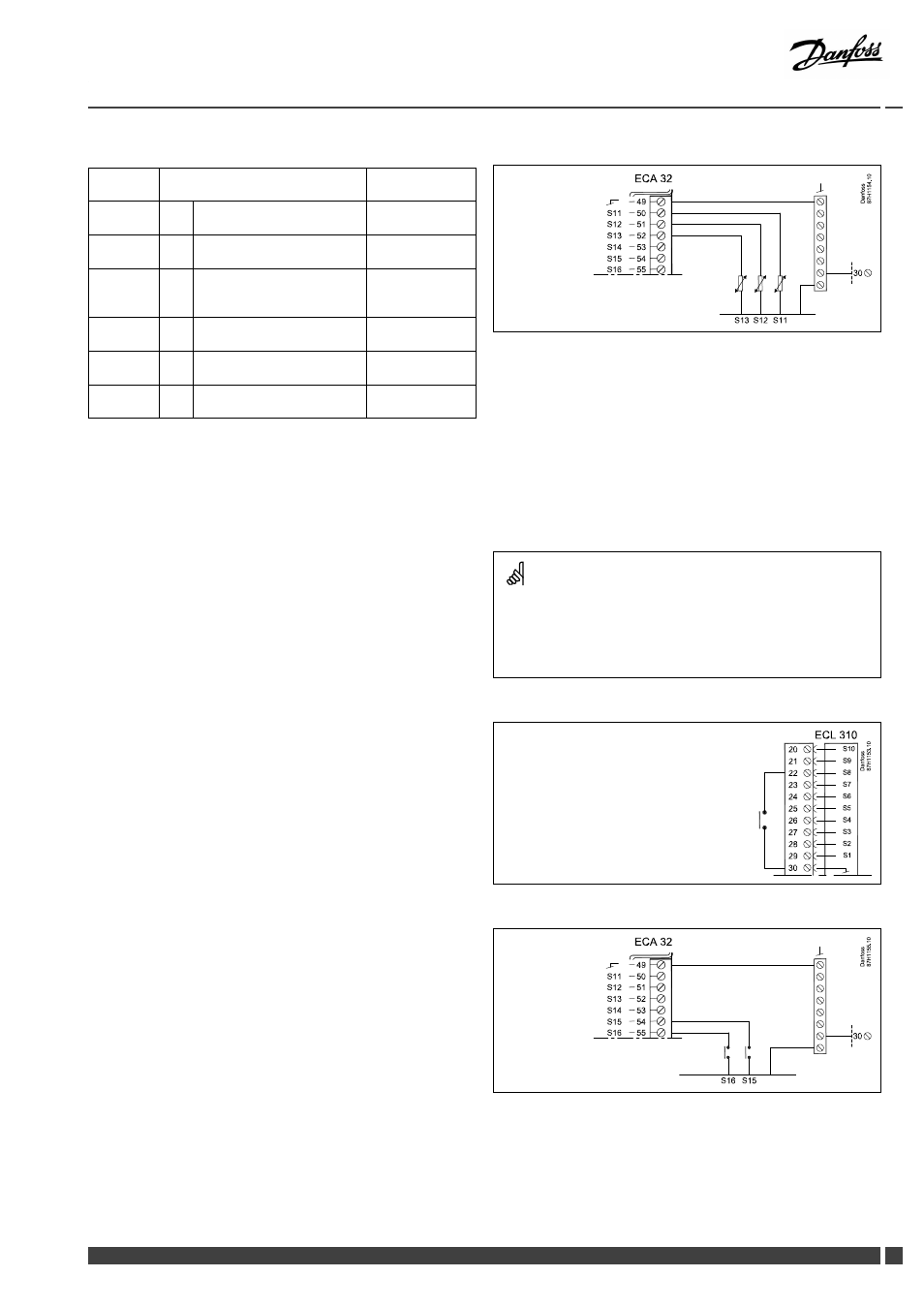

A376.9 — ECA 32:
Клемма
Датчик / описание
Тип
(реком.)
50 и 49
S11 Датчик температуры
подачи*
ESM-11 / ESMB /
ESMC / ESMU
51 и 49
S12 Датчик температуры
обратки
ESM-11 / ESMB /
ESMC / ESMU
52 и 49
S13 Датчик температуры
обратки, контур отопления
2
ESM-11 / ESMB /
ESMC / ESMU
53 и 49
S14 Сигнал датчика давления,
0–10 В
54 и 49
S15 Аварийный вход, только в
A376.9
55 и 49
S16 Аварийный вход, только в
A376.9
*
Для правильного функционирования системы датчик
температуры подачи должен быть всегда подключен.
Установленная на заводе перемычка:
49 с общей клеммой.
Сечение провода для присоединения датчика: Мин. 0.4 мм².
Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).
Подключение реле протока
Подключение реле, ECA 32
