Инструкция
ECL Comfort 310, приложение A376

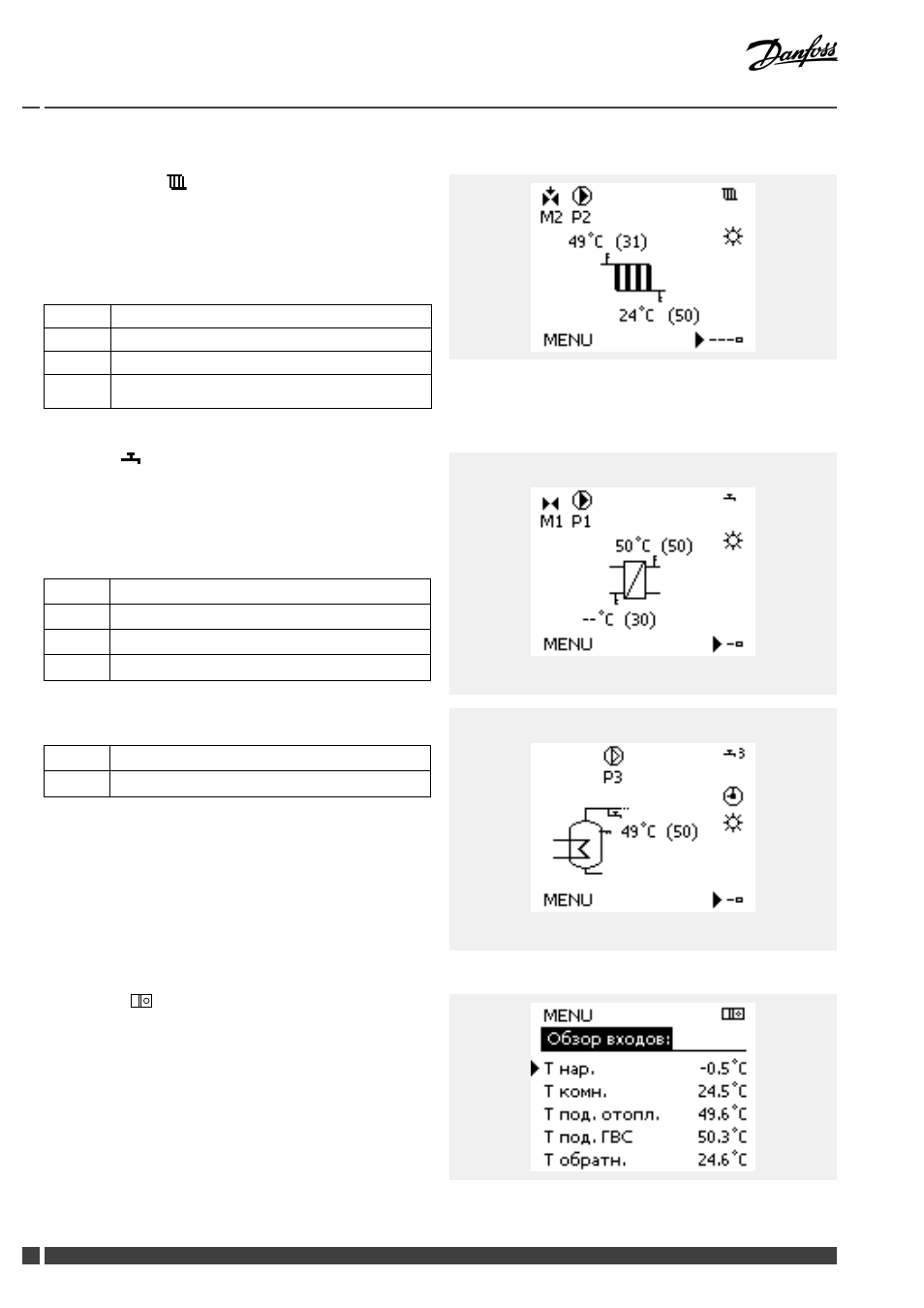

3.4 Контроль температур и компонентов системы
Контур отопления
Дисплей обзора в контуре отопления обеспечивает
быстрый просмотр реальных и (требуемых) температур, а
также реальное состояние компонентов системы.
Пример дисплея:
49 °C
Температура подачи
(31)
Заданная температура подачи
24 °C
Температура обратки
(50)
Ограничение температуры в обратном
трубопроводе
Контур ГВС
Экран обзора контура ГВС обеспечивает быстрое отображение
действительных и (требуемых) температур, а также
действительного состояния компонентов системы.
Пример экрана (теплообменник):
50 °C
Температура подачи
(50)
Требуемая температура подачи
- -
Температура обратки: датчик не подключен
(30)
Ограничение температуры обратки
Пример экрана (бак ГВС):
49 °C
Температура в баке ГВС
(50)
Требуемая температура в баке ГВС
Пример экрана с теплообменником:
Пример экрана с баком ГВС:
Обзор входа
Еще одним способом быстрого просмотра измеряемых
температур является «Обзор входа», который можно найти
в общих настройках регулятора (способ входа в общие
настройки регулятора см. в разделе «Описание общих настроек
регулятора»).
Поскольку в данном обзоре (см. образец дисплея) указываются
только действительные значения температуры, он доступен
только для чтения.
