2.0 Установка
2.1 Перед началом работы
Приложения A376.1, A376.2, A376.3 и A376.9 практически
идентичны. Однако некоторые приложения имеют несколько
дополнительных функций, которые описаны отдельно.
Приложения отличаются универсальностью. Основные
принципы работы:
Отопление (контур 1):
Как правило, температура подачи задается в соответствии
с вашими требованиями. Датчик температуры подачи S3
является наиболее важным датчиком. Требуемая температура
подачи S3 рассчитывается ECL-регулятором на основе
температуры наружного воздуха (S1).
Чем ниже температура наружного воздуха, тем выше требуемая
температура подачи. В соответствии с недельной программой
(до 3 «комфортных» периодов/дней) контур отопления 1 может
быть переключен на режим комфорта или экономии (два
разных температурных значения для требуемой комнатной
температуры).
Регулирующий клапан с электроприводом M2 постепенно
открывается, если температура подачи оказывается ниже
требуемой температуры подачи и наоборот.
Температура обратки (S5) для систем централизованного
теплоснабжения не должна быть слишком высокой. Если это
так, то требуемая температура подачи может быть изменена
(обычно в сторону более низкого значения), что приведет к
постепенному закрыванию клапана с электроприводом.
В системах отопления с котлом температура обратки не
должна быть слишком низкой (для ее настройки используется
аналогичная процедура, описанная выше).
Кроме того, ограничение температуры обратки зависит
от температуры наружного воздуха. Обычно чем ниже
температура наружного воздуха, тем выше порог допустимой
температуры обратки.
Циркуляционный насос (Р1) включается при включении
отопления или для защиты от замерзания.
Отопление может отключаться, когда температура наружного
воздуха поднимается выше заданного значения.
A376.1, A376.2 и A376.3:
Если измеренная температура воздуха в помещении не
равна требуемой температуре, последнюю также можно
отрегулировать.

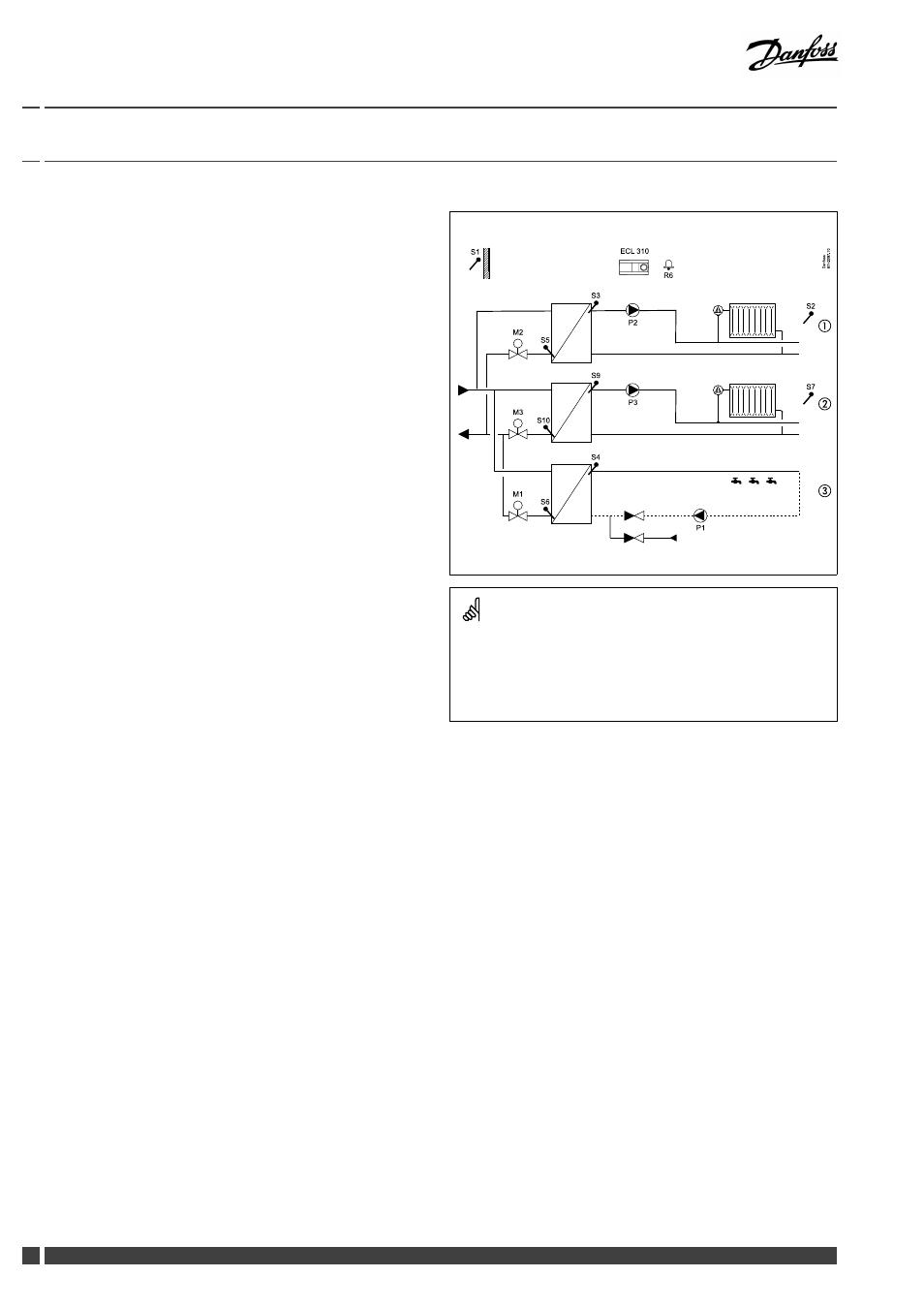

Стандартная схема A376:
S 1
D a n fo
s s
8 7 H 2 0 9 7 .1 0 ECL 310
R6
S 3
S 5
P 2
M2
S 2
S 7
S 9
S10
P 3
M3
M1
P 1
S 4
S 6
①
②
③
Представленная схема является принципиальной и не содержит
всех компонентов, которые могут оказаться в вашей системе.
Цифры в кружках соответствуют номерам контуров.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов: A376, общее описание, датчики
S1 Датчик температуры наружного воздуха
S2 Датчик комнатной температуры, контур 1 (A376.2:
Датчик комнатной температуры, контуры 1 и 2)
S3 Датчик температуры подачи, контур 1
S4 Датчик температуры ГВС, контур 3
S5 Датчик температуры обратки, контур 1
S6 Датчик температуры обратки, контур 3
S7 Датчик комнатной температуры, контур 2 / (A376.2:
Датчик температуры подачи / (A376.9: Входной сигнал
давления)
(S8) (A376.2: Реле протока / (A376.9: Аварийный вход
S9 Датчик температуры подачи, контур 2
S10 Датчик температуры обратки, контур 2
(S11) (A376.9: Датчик температуры подачи)
(S12) (A376.9: Датчик температуры обратки)
(S13) (A376.9: Датчик температуры обратки, контур 2)
(S14) (A376.9: Вход сигнала давления)
(S15) (A376.9: Аварийный вход
(S16) (A376.9: Аварийный вход
4 DEN-SMT/DK VI.GU.B1.50 Danfoss District Energy
